Всем привет. lg v50 нужна схема или сервис мануал. Проблема от клиента - «зависает на зарядке от шнура», по беспроводной все ок. Мне достался севшим в 0, сейчас идет зарядка в выкл состоянии , ток 500мА, уже «набрал» 1%. Пр таких симптомах знаю что скорее всего «лежит» юсб. Возможно кто то сталкивался с данной моделью и / или неисправностью. Спасибо
Комментарии: 10
Anonim
А зачем вам схема? Если знаете что проблема в юсб. Может его сначала поменять, сделать замеры линии D- D+ ID. Линии даты обычно одинаковые должны быть 1 в 1. Зависает возможно что неродное зарядное устройство, на самсунгах такое наблюдался.
Izolda
Ну хотя бы для того что бы понять где эти линии в телефоне есть, на плате той же, хотя можно и проводом вызвонить. Хотелось бы так же понимать по юсб есть ли какая микросхема «буфер» типа как в ифонах «тристар/гидра» или оно идет в контр питания или проц на прямую..Как вообще реализована зарядка.
Anonim

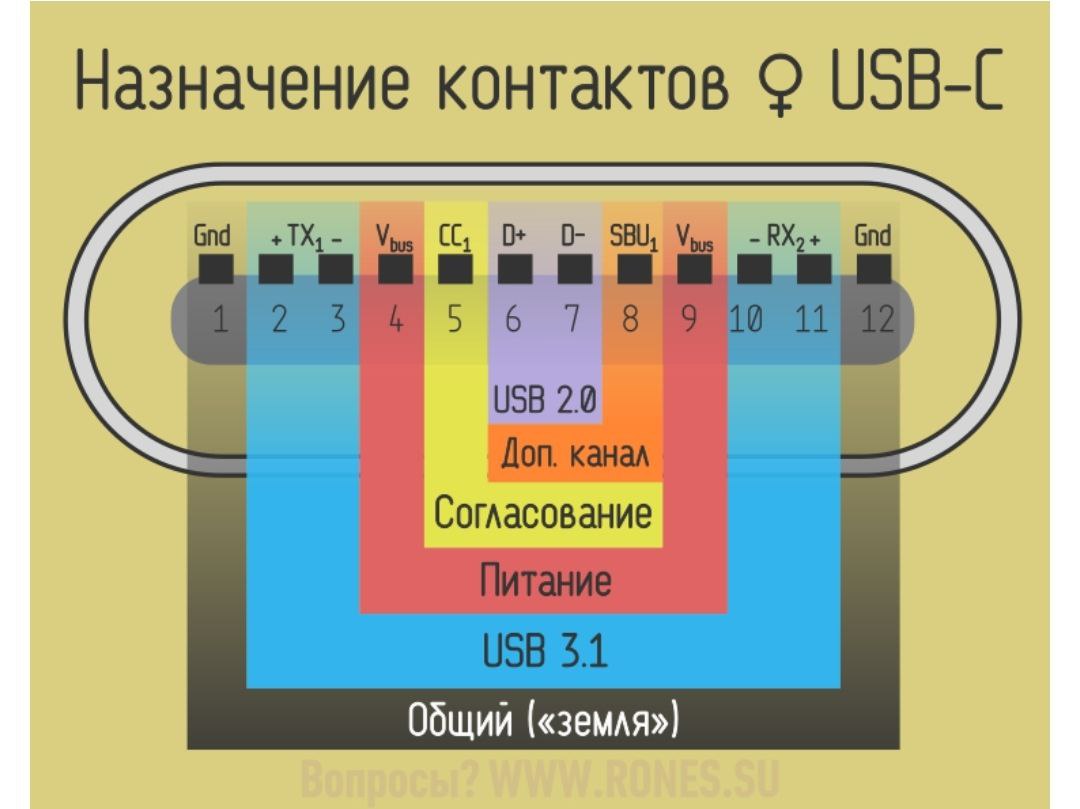

Вот распиновка же, мультиметром прозвонить эти линии и все. Зарядка в основном через ovp и на чарждер. Даты тоже на чарджер и в проц.
Izolda
Вам спасибо за картинку - очень полезно. Я тоже не бездельничал - вызвонил юсб. В общем одна линия 350мВ, вторая 600мВ. Юсб 2.0 имею ввиду. Нашел на плате дроссельную сборку по юсб. Дальше все… теперь бы схему( Подробнее дата + «просажена»
Anonim
Тогда у тебя одна линия в просадке, дроссельной сборка скорее это фильтр, а рядом должны стоять диод или супрессор, сдвить их одну ногу ,чтобы непотерять и сделай замеры на падения, одно из них просаживает.
Izolda
Да, так и есть. Супрессор скинул - не оно. Дальше чарджер или проц. Как понять куда дальше хз..в общем ищу схему ) или фото платы с микрухами)по даташитам можно понять.
Anonim
Дальше чарджер, он у тебя включается? Чтобы проверить видит ли пк? 500ма говорить должен что пк не увидит.
Izolda
Включается, даже рядится на 500 мА. Вот заряжаю что бы проверить бо высажен в 0
Anonim
Незря выражено в ноль, возможно паразитное потребление.
Izolda
Очень может быть
