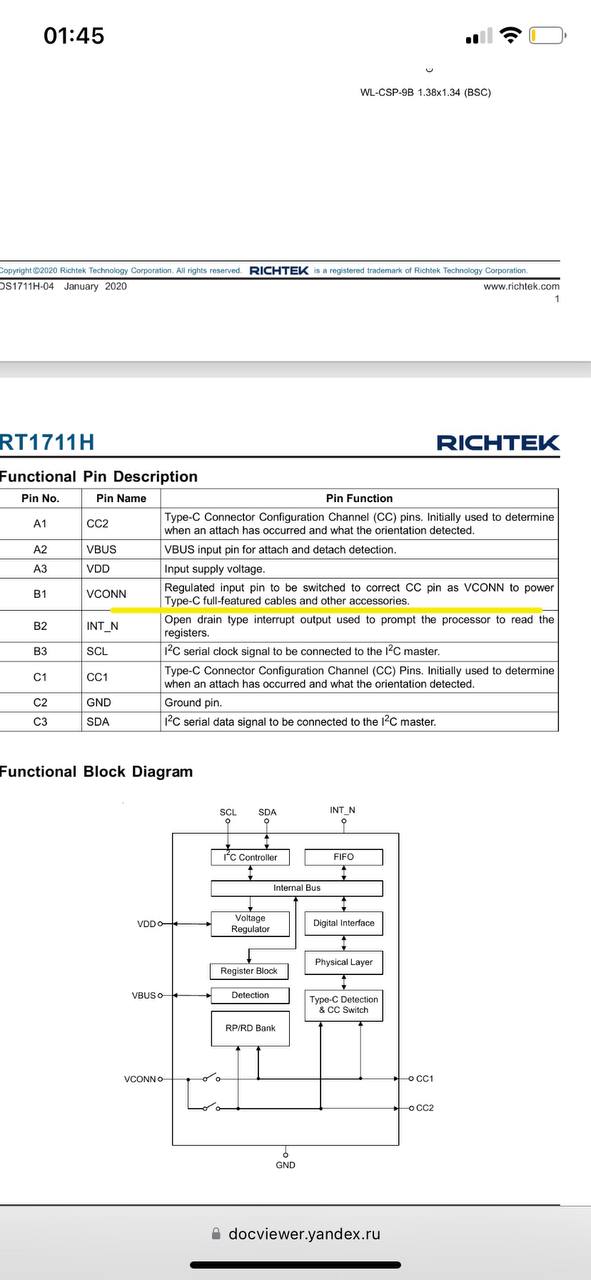

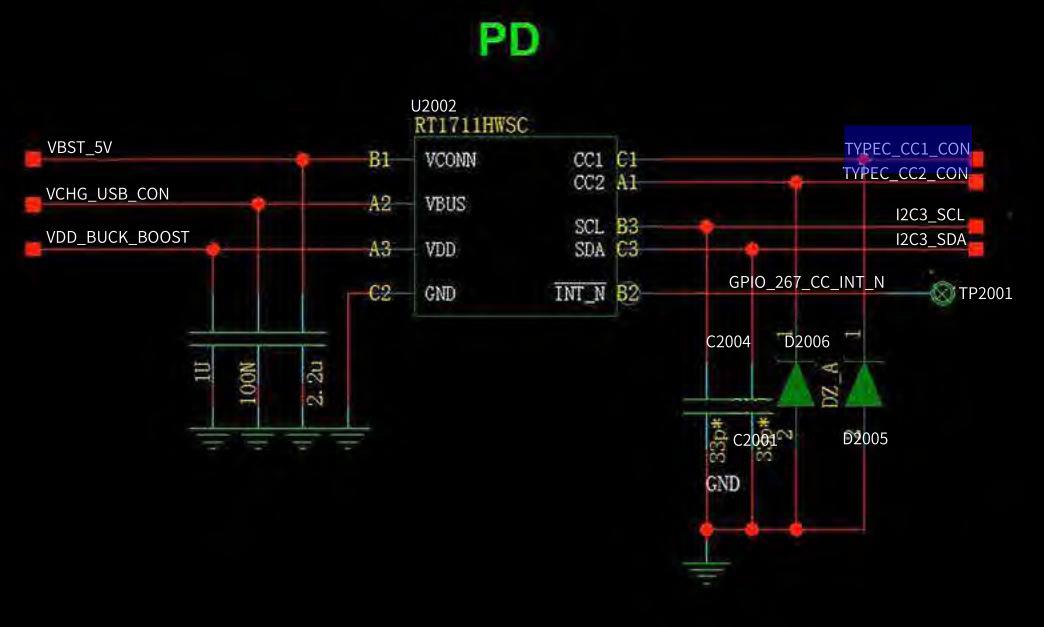

Парни есть в ремонте Huawei View 20, не заряжается. 1. Компом видится. 2. При подключении зарядки два раза мигает значок индикации на экране, как будто пытается запустить зарядку. 3. Контроллер зарядки HI6523v200. 4. Контроллер Type C rt1711h. Так вот VCHG_usb_con 5в есть, ovp на перемычек. Vdd buck boost 3.3в I2c - 1.8в есть На пинах ориентации кабеля cc1 и cc2, иногда есть 5в, а иногда скачет напряжение. На VBST_5V либо нет питания либо ~3.4в, данное питание контроллер получает от tps61256, который в свою очередь записывается от vbat_sys, и EN получает от CPU через диод, но там 0в, то есть проц не дает сигнал tps61256. А для зарядки должны быть как минимум 3 напруди, это VBST = 5в, VCHG_USb_conn = 5в, VDD_BUCK_BOOST = 3.3в. Вопрос в том что, проц не отдает сигнал EN потому что rt1711h работает не правильно, или данный en не зависит от этого контроллера?
Комментарии: 20
Artem
А VBST_5V разве не для OTG нужно? Предположу, что проц выдаст енаблю когда увидит подключенное соответствующее устройство, флешку например Ну да, все правильно. Это напряжение для зарядки не нужно и вполне себе может отсутствовать, если не подключена периферия требующая питания
Miroslav

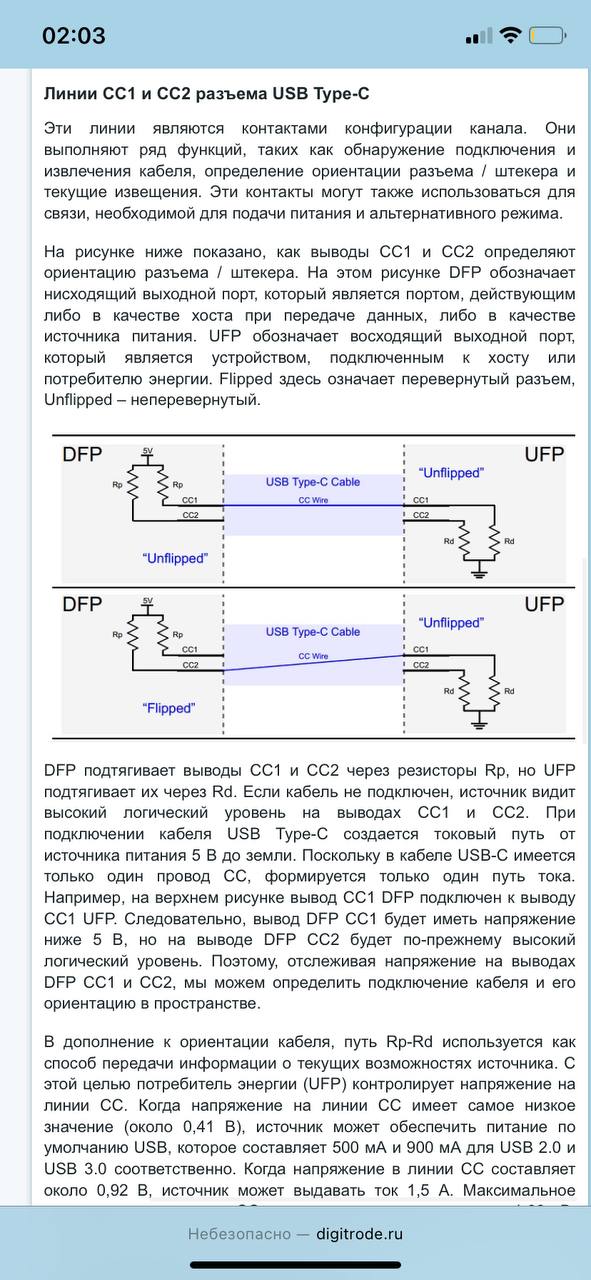

На СС1, CC1 должно быть посстояное напряжение или по ним идет обмен данными?
Artem
По-умолчанию на этих линиях ничего не должно быть, т.е. устройство является потребителем, линии подтянуты к земле. Контроллер следит за обеими линиями и если видит, что на них поднялся высокий потенциал — означает что кабель подключён. Но при этом на обеих линиях может и присутствовать 5в, когда устройство работает как хост, то есть в режиме отг. И обмен данными по этим линиям тоже возможен Upd. Хотя нет, данных по этим линиям не бегает. Это чисто аналоговые линии, и все «общение» происходит на уровне подтяжек и определенных напряжений со стороны источника (зарядки). Телефон может тоже работать в качестве источника, поэтому и есть функционал выдачи напруг на эти линии
Miroslav
Исходя из этого, телефон(ufp), а именно rt1711h, меняет сопротивление подтяжки к земле на основе информации от CPU, тем самым регулирует ток на линии СС, по измерениям которого источник источник питания (DFP) и отдает необходимый ток зарядки.
Artem
Немного не в ту сторону размышляете. Источнику не потребитель указывает, сколько тока ему отдавать. Это источник потребителю сообщает, сколько тока он способен выдать. Тобишь зарядка держит на этой линии напряжение в зависимости от своих возможностей, а телефон нюхает CC линии и понимает, на сколько он может рассчитывать
Miroslav
Благодарю Артём
Artem
Дядь, подскажи, у тебя есть схема на mi note 10 pro?
Artem
Mi cc9 pro он подписан в прогах
Artem
Спасибо. Есть такое, там датчик через гироскоп реализован?
Artem
Если мне не изменяет память, да
Artem
Дядь подскажи. Redmi note 10s Пришел залитый, все вычистил перекатал и поменял. Он перезагружался потом рандомно, в процессе дальнейших раскопок решила сдохнуть память. Купил трубку с битым дисплеем. Собрал все работает и опять перезагрузки как выдал владельцу. Камера или АКБ может так себя вести? Или может есть типовухи по типу отвалов у них? Спасибо
Artem
Акб может не тянуть по току. Замерь VBAT при включении, посмотри насколько просаживается
Artem
Просто в трубе кроме родного АКБ и камер ничего не осталось. Без камер проверял, тоже перезагружается. Прям в абсолютно рандомные моменты, может часа 2 работать и видосы крутить, может при включении и разблокировке сразу выключаться. На старой матери ругался еще на температуру в камере. Залитое было около камеры ширика и ее питания Как ты вообще эти андройды делаешь, самодиагностики нет, кал, а не аппараты)
Artem
Так сложилося, мне в них проще. И шлейф кнопок подкинь другой, если родной тоже остался
Aleksandr
Ятак понял android debug Bridge уже не считается ? Ну это не совсем самодиагностика конечно, но если натягивать сову на глобус , то критические ошибки можно выловить почти так же как и в паник лог на яблоках
Artem
Это качать надо. Программу?
