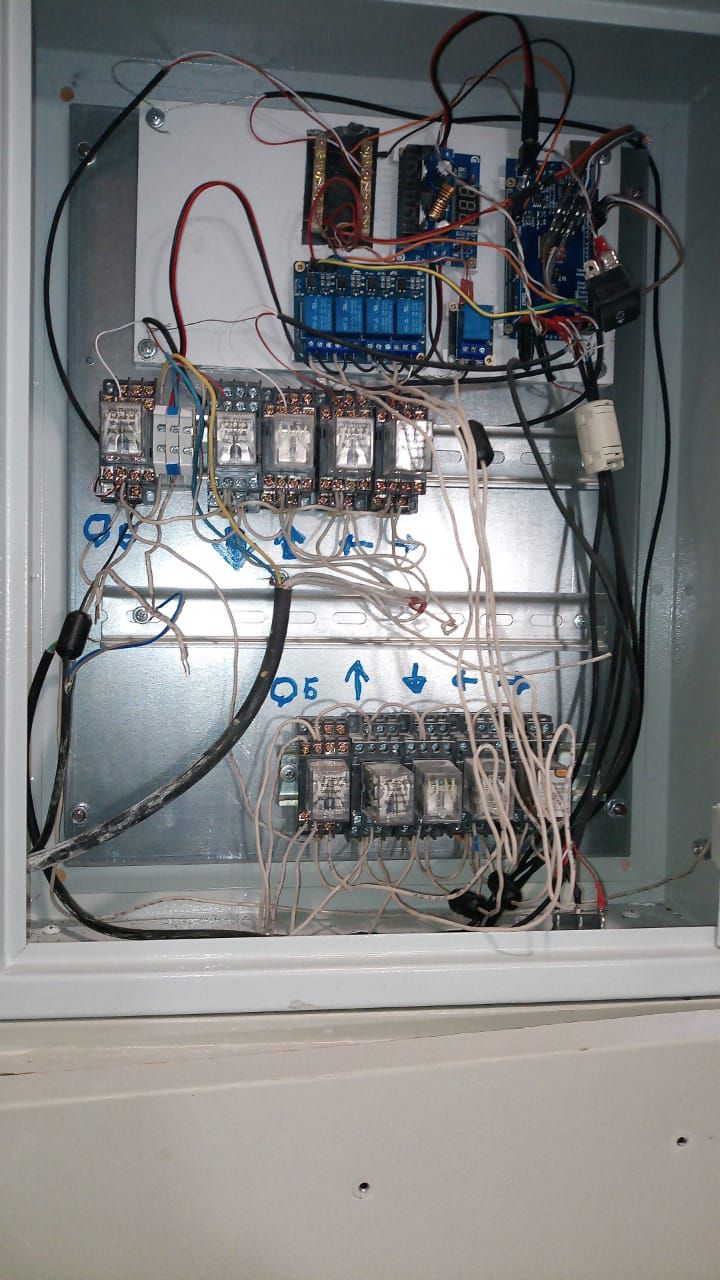

Доброго времени суток, господа. Уповаю на коллективный разум ибо в моей глуши особых знатоков электроники нет. С помощью arduino mega 2560 через реле на 220 и пускатели управляю несколькими двигателями на 380. Так же присоединен экрас ssd 1306. При запуске случайного двигателя иногда экран начинает плыть (текст на экране искажает я или смещается) и если сие повторяется часто то контроллер полностью перезагружается что чревато аварией. Ткните носом где и что прочитать про защиту контроллера от наводок? Или я не по адресу?
Комментарии: 18
Defragmented
по адресу emi interference общие рекомендации - фольгой обернуть (мотор, контроллер, или провода), добавить фильтр нижних частот (+ резистор в разрыв 1 провода (со стороны шума) и конденсатр между 2 проводов(со стороны где шум не нужен)), шунты (просто индуктор последовательно с проводами) ну и стоит понять как передаются помехи. по проводам или по воздуху. попробовать погонять там же те же ардуины но от батарейки. если проблема осталась - то по воздуху
Vegushka
Скорее по проводам ибо контроллер специально перенёс в отдельный ящик. По совету одного товарища повесил ферритовые кольца, но эффекта ноль
Defragmented
провод продел много раз через кольцо? (10+) и так с каждым проводом если и это не помогло - то фильтр нижних частот. резистор+конденсатор делать.
Vegushka
Упс. Просто нацепил. Сделаю витками. Спасибо
Defragmented
10 витков в 100 раз лучше 1 витка каждый доп виток ОЧЕНЬ помогает если и феррит не помог, то можно прям драконовскими методами. стальное кольцо, и так же много витков. сталь ужасный проводник для высоких частот и рассеивает их в тепло. но тебе это и нужно
Vegushka
Кабель использовал экранированный (микрофонный). И опять же по совету экран на землю цеплял. Насколько это рабочий метод или лучше убрать экран с земли?
Defragmented
я не думаю что в таких условиях заземление экрана чем-то поможет. потести
Anonim
ничоси, опять ардуину суют в производственный техпроцесс
Vegushka
Спасибо, но от экрана ничего не изменилось :)
Defragmented
когда норм кольца будешь тестить - потести экран он может и ухудшать ситуацию
Vegushka
Омрон учу, но организация программирования там - тёмный лес. Смотрю в сторону controllino. Но боюсь как бы не получилось тоже самое с ним.
Anonim
тебе нужен плк
Vegushka
Согласен. Я и говорю омрон взялся изучать. Он изначально там работал, но вдруг встал. Контроллино вроде позиционирует себя как ПЛК с программированием в IDE.
Anonim
ардуина это не плк
Defragmented
любая плата без спец защиты там бы глючила, хоть ардуина, хоть свое поделие на стм32 добавлять защиту в любом случае нужно, и она одинакова
Galaktika
Доброго, такая же история была, то lcd 2004 уплывает, то атмега 328 перезагружалась иногда могла зависнуть что еще хуже Все было в самодельном инкубаторе на 500 яиц lcd2004 Atmega328 Ds18b20 Dht2 uln2003 4 релюшки Частично удалось решить проблему По началу не мог выявить в какой момент все глючело Потом оказалось при включении через реле двигателя поворота, то экран дернет то атмега висла Намотал провода на ферритовые кольца Где то вычитал и напоял диодов на релюшки Обмотал фольгой и скотчем провода Все это дало результат но глюки порой были Если раньше раз в пол часа глючило То теперь раз в два три дня... Пришлось ставить сторожевой таймер Я подумал что все что я мог сделать я сделал и что такие глюки не кретичны так и оставил
Galaktika
Буду рад если помогут дельным советом)))
Defragmented
если все это не помогло - ставь фильтр низких частот. он на порядок эффективнее всего этого. придется взять пару новых деталек, и посмотреть как оно работает конденсатор + резистор
