В общем задача: есть плата, которая управляет запуском оборудования. На плате есть контакты для получения сигналов СТАРТ/СТОП от китайской платы-приемника 433МГц. Задача интегрировать такую плату (как китайская) в нашу, чтобы была одна единая плата, которая может принимать сигналы от любых китайских двухканальных пультов. Ну естественно с сохранением привязки пультов, чтоб никто случайно не подключился ну как задача? фигня вопрос или геммор?
Комментарии: 52
Anonim
закрепить сообщение с вопросом - 10 баксов какой радиомодуль?
The
я хз как они называются, на али их полно, двухканальный
Anonim
искать на али я точно не буду)
The
ну например вот: https://russian.alibaba.com/product-detail/universal-2-channel-433mhz-wireless-garage-door-rf-module-wireless-remote-controlled-60708825104.html или вот одноканальный https://russian.alibaba.com/product-detail/12v-40ma-1-channel-self-lock-wireless-receiver-relay-module-2-key-rf-433mhz-wireless-remote-control-switch-15-30m-60813543517.html
Andy
Т.е. надо избавиться от мезонинной платы?
The

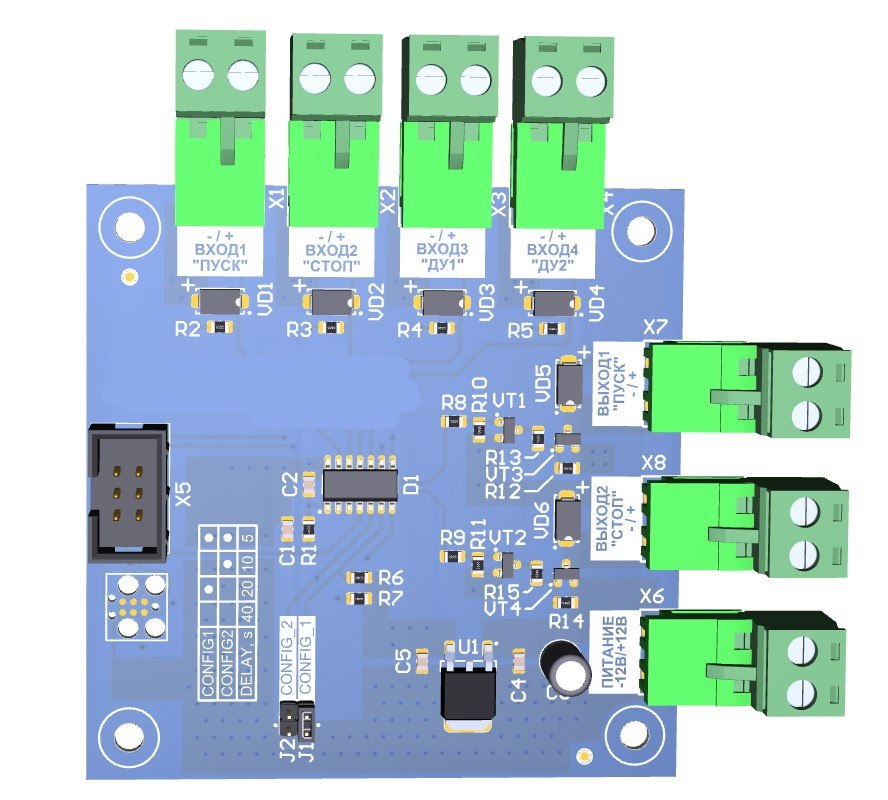

надо вот это вот все, прилепить к нашей плате (ее схема чуть выше) вот наша плата
Andy
"Вот это все" - это мезонинная "радиоплата" в которая в свою очередь подключается к разъему X5?
The
я хз как это называется, честно. Мы берем вон ту китайскую штуковину и проводами цепляем к нашей плате. Надо чтоб все было в одном месте на одной плате
Anonim
радиомодуль не стоит включать в разъем, ее нужно припаивать
The
прям с реле и со всеми причандалами, чтоб также можно было эти китайские пульты привязывать ну припаяется если надо
Anonim

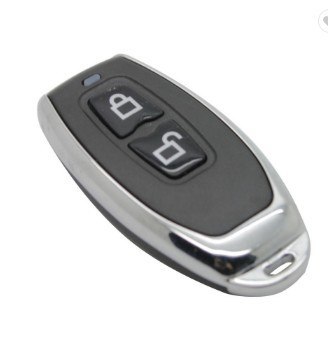

что за пульты?
The
да обычные китайские 433МГц
Anonim
а какая у этих пультов модуляция, какие коды?
The
спасиб тебе, умный человек, что правильно сформулировал мои абракадабру )) я хз, какое оно там
Rustam
Проблема-блок вчера ремонтировал, кто был вчера наверное помнят, проблема в том что он греется трансформатор_ за 5 минут зарядки, греется
Anonim
здесь никто не будет тебе разрабатывать принципиальную схему и печатную плату.
The
а говорил, что тут чуваки знающие сидят..
Anonim
мы знаем как разработать, спрашивай
The
ты уже ответил: спросить в этот чат )))
Anonim
спросить у конкретного человека
Andrey
я с такими пультами плотно встрял.
Anonim
у каждого свои коды?)
Andrey
это да, но проблема в другом. эта штука работает на частоте 433.92, что совпадает с автосигналками. я сделал себе радиоуправляемые розетки, но радовался недолго. по утрам и вечерам розетки сами по себе включаются и выключаются, когда народ идет к машинам и от машин...
Anonim
то есть, пассивного модуля уже не достаточно и нужен мк?
Andrey
радиостанцию включал - там такой треск стоит в это время, что просто ппц.
Andrey
а там есть МК. он же вполне программируется на пульты, на режимы работы (триггер-моментальная). какой-то пик 8-ногий...
Andy
Решается протоколом верхнего уровня же
Andrey
ну вот китайцы уже решили все. остается только выдрать пик нафиг и запилить свое с усиленной фильтрацией. если бы я знал что так будет, я бы сразу купил комплект на 315 мгц.
Anonim
tcp?
Andrey
ну и да. пульты у меня точно такие же, частота там кварцована. попробую ухудшить чутье приемника, чтоб в хате принимал и не более.
Anonim
капча, второй символ это цифра А длина ключа (кода) какая у этих пультов?
Andrey
неустановлено на данный момент. если придется лезть в то место, запишу посылки анализатором.
Anonim
я просто не совсем понял, то есть розетка реагирует на шум в эфире и где-то проскакивает верная последовательность?
Andrey
ну или проц считает что последовательность соответствует и реагирует на нее. да и шум тут не подходящее понятие. это не шум, это конкретные передачи автопультов.
Anonim
ну так они накладываются
Andy
Типа того, но маршрутизация не нужна :)
The
странно, у нас пульты привязываются к каждому приемнику индивидуально, левым пультом не включишь ничего
Andrey
непривязанный пульт не сработает, от сигналок - запросто. но там не сработки, а хаотичные переключения реле выходных.
Anonim
брутфорсят брелками)
The
как именно?
The
примерно вот так?
Andy
Т.е. надо: 1 Разработать принципиальную схему скомбинировав два существующих устройства. 2 Разработать печатную плату для тиража. Верно?
The
Суть в чем. Пульт дублирует нажатия двух кнопок на панели устройства. Кнопки на панели без фиксации. На пульте жмем А,, реле на китайской плате посылает импульс (ну или ток, или хз что он там посылает) нашей плате ПУСК (на нашей плате Вход 3 ДУ1). Жмем на пульте В и держим 3 секунды, происходит то же самое только срабатывает СТОП (на нашей плате Вход 4 ДУ2). На крайний случай надо будет делать еще и плату для пультов, если с китайскими траблы будут (модуляции, коды). Пишите в личку, кому было бы интересно (и кто действительно сможет реализовать) поработать по этой задаче.
Mihail
здравствуйте подскажите чем заменить диод sb5b0, любым подходящим по параметрам?
Andrey
вобщем, это повод провести исследования.
Anonim
могу предположить, что там am
Andrey
на 90%. причем со 100% глубиной модуляции. кстати да, с пульта можно посылку снять :) на той неделе займусь. обидно, что такое полезное решение не применяется.
Anonim
ты имеешь в виду, вместо вайфая и блютуса в проектах с ардуинами? ответ в вопросе
Mihail
спасибо, тоесть у них параметры только напряжение и ток?
Anonim
у них это у кого?
Mihail
у диодов
Andrey
Нет. Для отладки и анализа проблемы
