Всем привет, такое дело. Здесь в группе или в соседней писали, что на ручке t115 работает без проблем жало c105. Заказал оригинал, всё-таки не работает. No tool пишет. Никто не подскажет как законектить это жало? Сопротивление проверял самого элемента, все в норме, жало оригинал. На с105 жале получается нет терморезистора
Комментарии: 61
Isolderingvs
Какая у вас станция?
Nikolay
В пятницу получил 105-127 картридж, и пробу произвёл с ручкой под 115. Тоже нет инструмента, говорит мне Компакт.) Ручка от i2c. Может проблема в ручке? Расположении контактов. Тут человек размещал видео, где в 115 ручке 105 жало работает. Может там ручка оригинал JBC. Что-то не нашел в поиске человека.
Slava

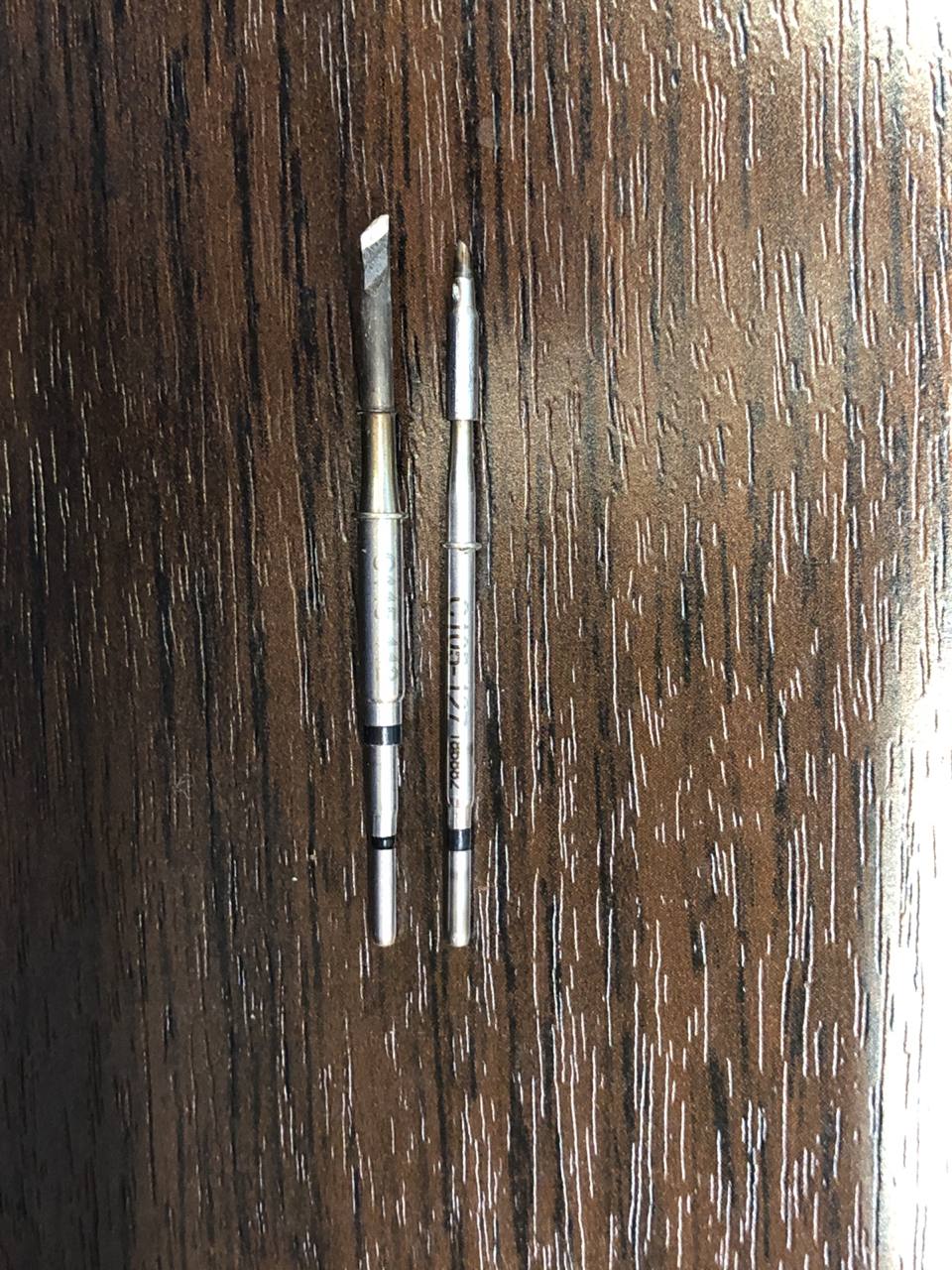

А с оригом жалом работает? Можно фото вашей 115 ручки?
Nikolay
Даже для Айксун ручка. Станция на работе. Где-то есть реальное фото. А пока ссылка, где покупал. https://aliexpress.ru/item/1005003796675866.html?spm=a2g2w.orderdetails.0.0.690d4aa6KNRjBq&sku_id=12000027196115954&_ga=2.91880473.245945831.1670042584-1035639602.1626267107 Такая же история. Дело в ручке, либо доработке пинов разъёма, кмк. Жала все у меня оригинальные. Работает прекрасно с топориком 115.
Aleksey

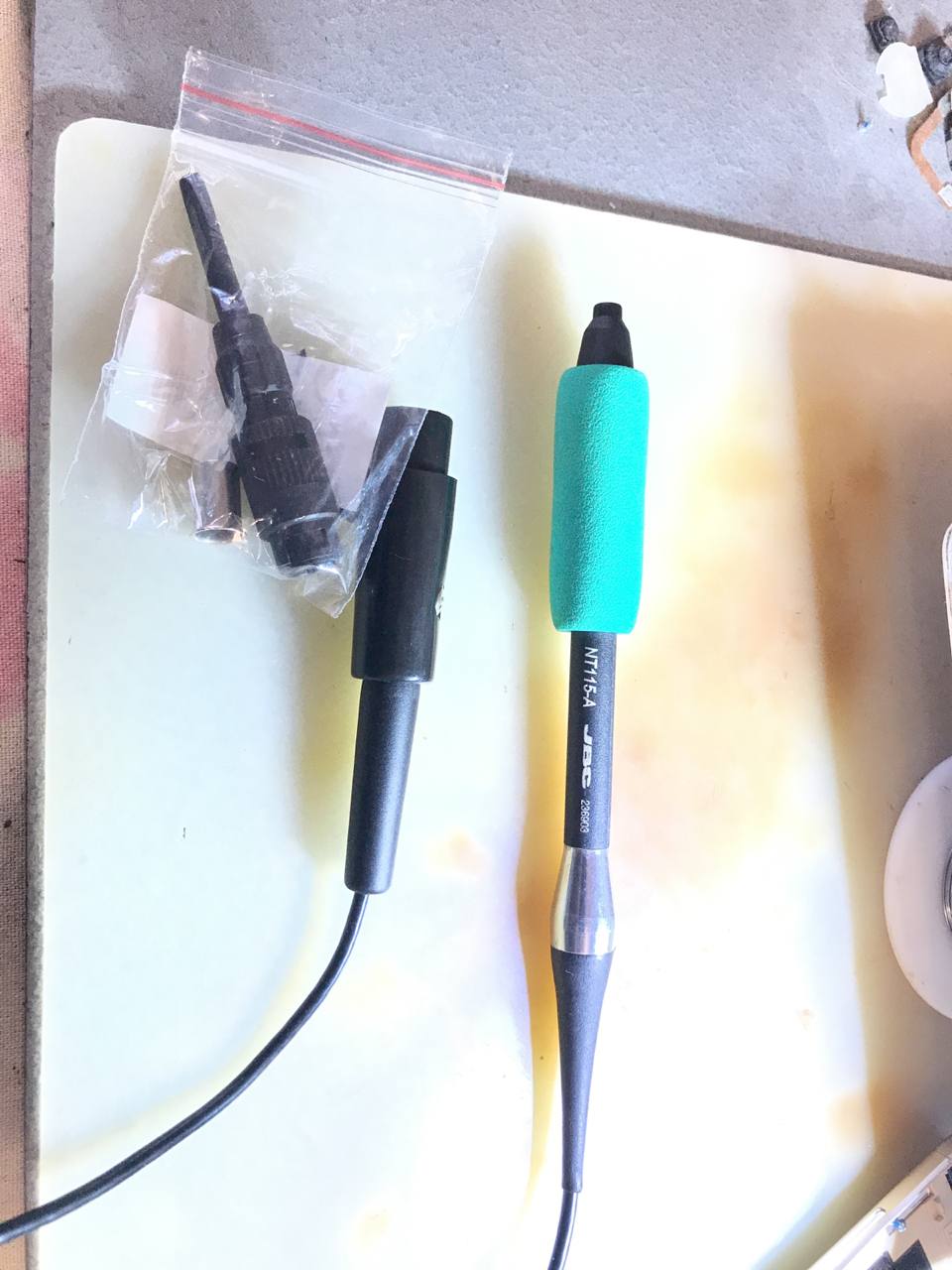

Рядом в пакетике разъём который по заводу стоит на этой ручке
Slava
Этa не работает на оригинальном jbc компакт После перепайки разъёма - да. Работает Эта ориг. За неё я не спрашивал. У меня есть и та и та что по ссылке
Nikolay
Так само-собой перепиновывал. Но сдаётся мне, если перепиновать под 105 картридж, ручка будет только с ним работать. Со 115 уже врядли. Надо ещё одну ручку покупать!))
Slava
Возможно. Вы про блок то незабывайте. На него 3 пина идёт. Он же не тупой) Может быть он покажет просто error и всё
Nikolay
Блок не тупой. Но надо выяснить распиновку под 105 картридж, что бы блок его увидел, и согласился. Нужно либо экспериментировать, либо спросить у человека, который уже так сделал. Но где он?
Vash
Привет. Не знаю ответили вам или нет Я всю ленту не читал. У меня станция i2c с двумя ручками. 210 и 115. 115 ручку просто вставляю жало 105. И она работает. Что касается подключения 115 ручки к jbc compact - надо перемычку сделать ( так как выкладывали вещи) и 115 ручка будет работать по профилю 210.
Nikolay
Спасибо, изучу.) Здравствуйте, спасибо за ответ. По Вашему посту и захотелось 105 картридж использовать. У меня ещё Sugon Т3602 есть. Сегодня попробую с его 115 ручкой, ради интереса.)
Alexsandr
Продаете штекер от 115?
Aleksey
Нет
Nikolay

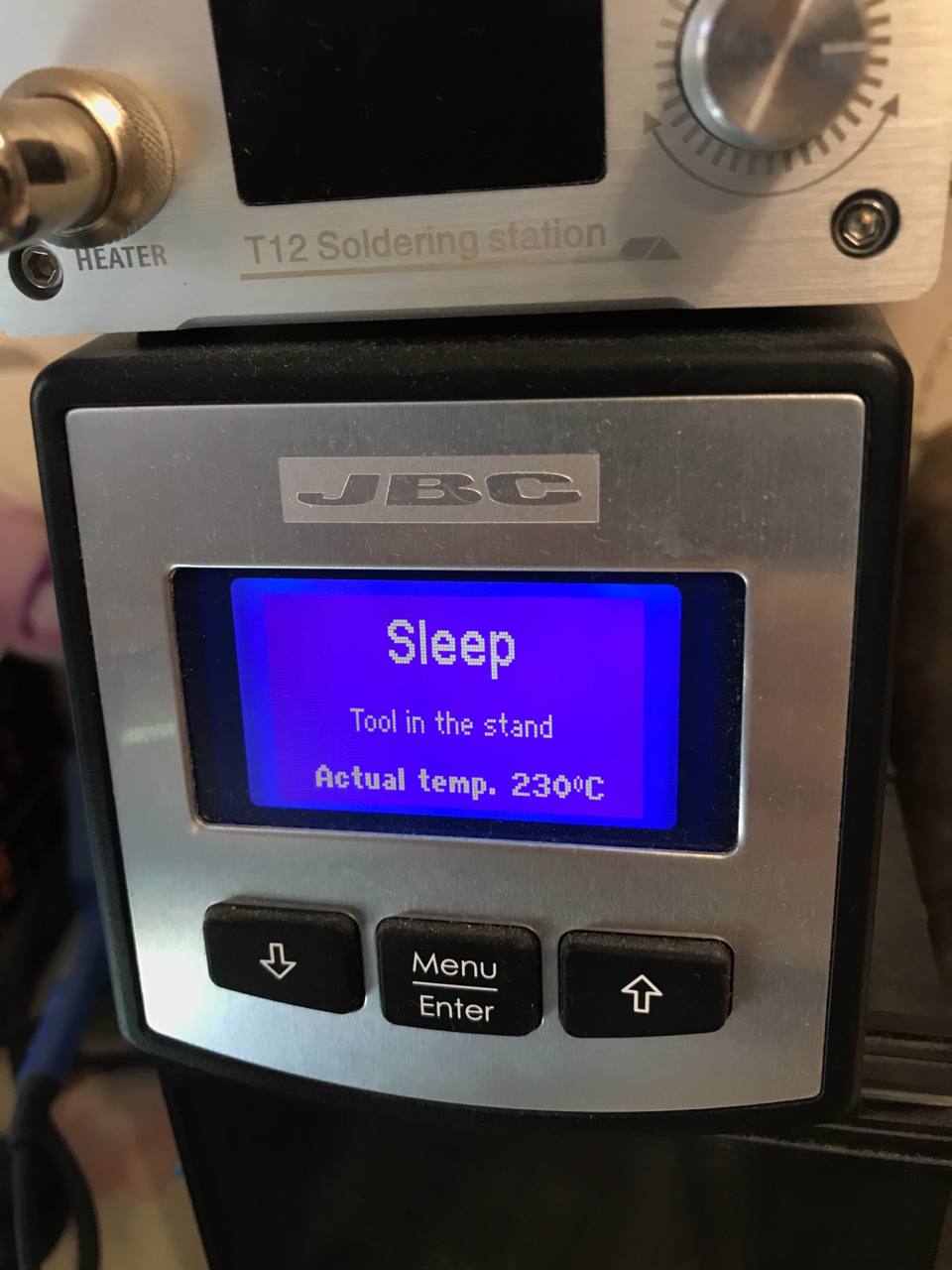

Подставка I2C. Ручка JC Aixun 115, перепинованая под 210 JBC. Теперь надо узнать распиновку под 105 жало, которые обычно в пинцетах JBC используются? Или там 102? Но тоже двухконтактные.
Aleksey
Это ближе к теме, на пинцете двухпиновые как 105 жало
Nikolay
Пинцет работает с двухканальной станцией, типа DDE. Она же работает и с 115 ручкой + 210, если не ошибаюсь. Т.е. либо пинцет, либо две ручки. Значит на Компакте можно юзать 105 жало, только перепиновать разъём.
Sergey

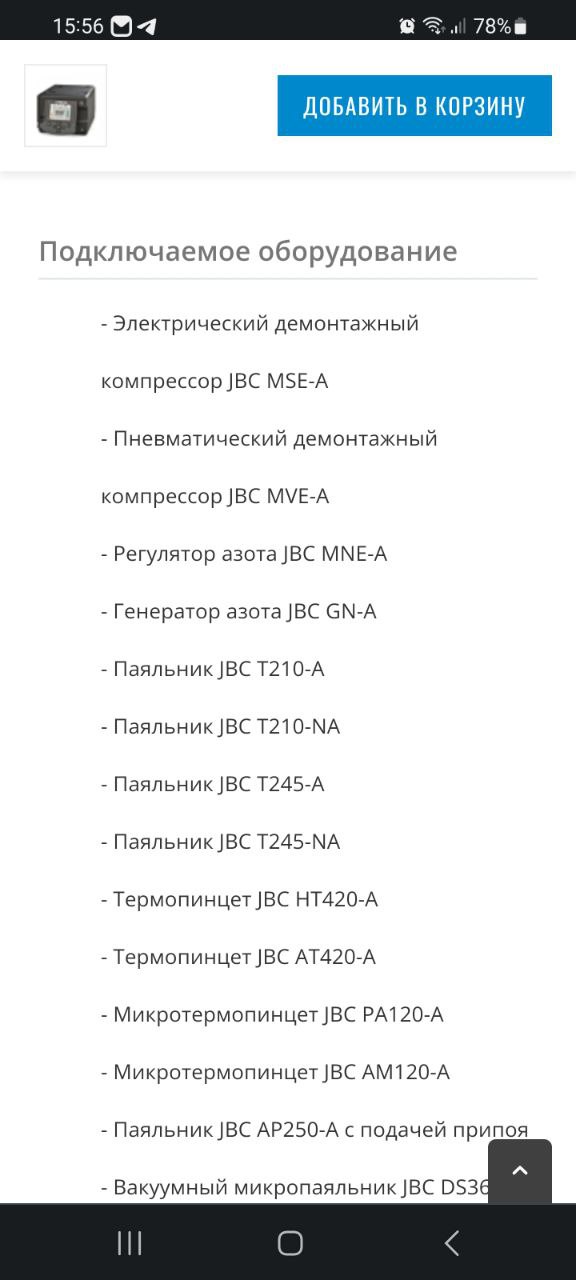

Dde официально не работает с 115 ручкой. Официально с 115 ручкой работает у jbc только nase или nano Все остальное это кастом или китайские клоны.
Nikolay
Привет Сергей! Тогда с какими? 245 и 210? Смысл в том, что хочется нано картридж использовать с Компактом. У тебя всё штатно работает, без кастома, знаю. Но хочется колхоза.)) Потому как 115 на Компакте у меня, да и у многих, это тоже колхокастом. Но это работает!))
Sergey
Ну у меня для 115 ручки станция nase. Да да. Я знаю. Но официально она не работает. Это все же кастом. Jbc официально не говорила что 115 ручка будет работать с компакт или дде А так да, народ подключает.
Nikolay
Да, знаю. Но раз DDE работает с 210 официально, то через костыль можно подружить с 115. А значит и с 105 не за горами. У реального человека реально работало в видео где-то тут в 115 ручке 105 жало с Компактом. Вот такой вот тяни-толкай. Хочется повторить.)
Slava
105 насколько я знаю уже сняли с производства. И вроде как это давно ещё слышал
Nikolay
Китайцы торгуют на Али. У Сергея PowerPro тоже есть что в запасах. Так что ещё попаяем 105-ми!))
Sergey
Что бы вообще понимать что на выходе. Ну вроде да. Но я чесно говоря не читал такую информацию на оф сайте. Только по слухам слышал.
Sergey
Да можно. Но я ничего не могу сказать о долгоаечности жал. Не было времени разобрать станции и снять осциллограму с 115 nase и с 210 и 245 dde
Nikolay
Да, там разные напряжения, т.к. разные мощности. Но ШИМ работает по обратной связи, и должно устаканиваться. Во всяком случае 115 вместо 210 работает без нареканий.
Sergey
Ну может быть. Яж говорю, у меня не было времени снять видео и провести экспепементы.
Nikolay
Я понял, Серёг.
Max
https://m.youtube.com/watch?v=Cp2b6Y7rNd4 Вы не про это видео?
Slava
Именно поэтому и работает на ориге. А на клонах некоторых оно калится до красна и сгорает. Видел))
Nikolay
Не не! Именно в этой группе человек выкладывал видео сравнения станций. Тема была о китайских клонах. Видео короткое, снято специально для группы. Человек с Кавказа, вроде. И у него 115 ручка была заряжена 105 жалом пуловолна. Так точно. ШИМ в оригинальных станциях имеет гораздо большую частоту. В копиях всё примитивнее, и беспощаднее.
Max
Эта ссылка с этого чата,ну да ладно)
Nikolay
Видео нашел, но оказалось всё наоборот.)) 105 работает с i2c станцией в 115 ручке. Это меняет дело.
Aleksey

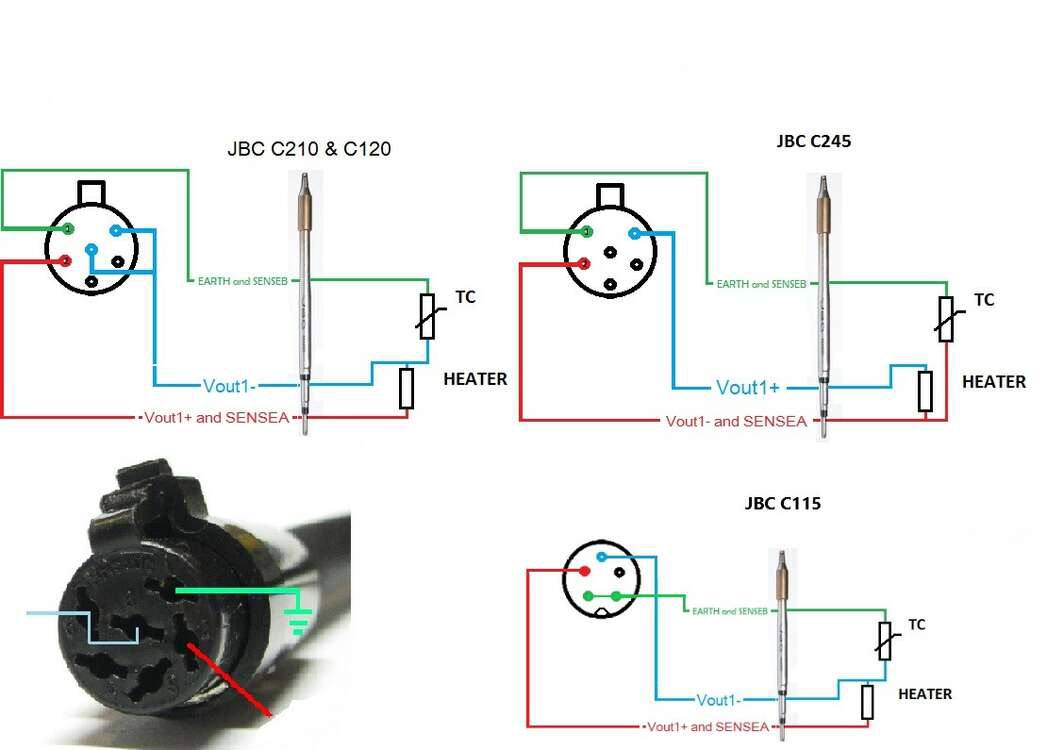

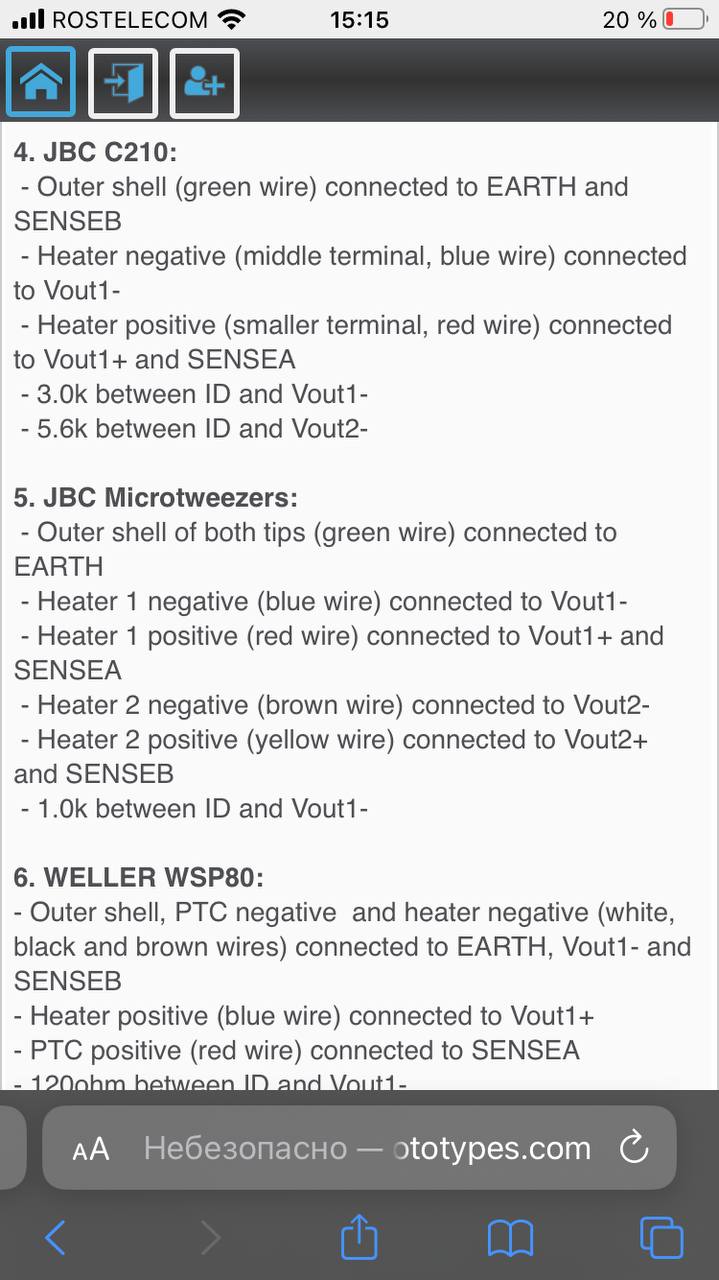

Кое что ещё раздобыл по распиновке жал, там и 105 есть, правда на английском: http://adgd.ru/2021/01/04/jbc-soldering-cartridges-pinouts/
Aleksandr
Да писали здесь и видео было C105 жало подключали к паяльной станции - i2c А у вас оригинальная JBC паяльная станция
Aleksey
Видел видео это, после чего и заказал себе.
Slava
Не ну клоны это клоны. У кого-то работает у кого-то нет. Не думаю что их вообще нужно ставить в пример.
Aleksandr
Так именно на Не оригинальной станции все и работало А на оригинальной , как пишут , не работает
Slava
Верно. Но это решается. Найдите мой пост. Недавно только писал что надо сделать чтобы заработало
Nikolay
На самом деле тут много кто задавал вопросы по этой теме. И всё сводится, в результате, на видео Ромы Кузнецова. Там есть результат, что ручка 115 работает с жалом 105. Но нет понимания в коммутации в самом разъёме+ручка. Т.е. по пинаутам. А так, видео посмотрел до конца, почитал комментарии. Буду дальше сам экспериментировать в моих рамках оборудования и времени.)
Nikolay
В общем, сегодня зарядил 105 жало в Сугон Т3602 в 115 ручку - не работает... Перемычки между 5 и 6 контактом присутствуют и на Айксуновской ручке 115(сразу запаял, как получил), так и на Сугоновской. Всё промерял, вся распиновка правильная. Подключаю Айксуновскую ручку 115 с 105 жалом к Сугону работает! Ну, думаю, сска, это подставка I2C меня тролит.)) НО нет, всё с ней в порядке. Подключаю Айксуновскую ручку напрямую к Компакту - работает! Подключаю всё в исходное состояние, ручка Айксун -> жало 105 -> подставка I2C -> Компакт - работает! Что было? А было то, что кроме как на плохой контакт в ручке между жалом и средним контактом в ручке и думать больше не на что. Кстати, в Сугоновской 115 ручке при шевелении картриджа 105 контакт тоже пропадает периодически. На Айксун сейчас всё стабилизировалось. Не сбоит, и работает. Но это мой случай. Повторюсь, что распиновка разъёма под 210 профиль была произведена ранее. Это меня и ввело в ступор. Спасибо всем, кто откликнулся! Буду заказывать "топорик" ещё 105-й. Когда премию получу.))
Serserv
Т.е на т3в с 115 ручкой можно смело брать 105? Или это работает не так? Надо i2c или jbc но с 115 ручкой aixun?
Nikolay
Да в любой ручке 115 будет работать, по идее. Главное внутренний контакт с жалом в ручке.
Aleksey
На моей JBC DI-2b не работает. Проверял контакт жала на разъёме, звонится цепь. Перемычка запаяна на разъёме.
Nikolay
Там все контакты на разъёме должны звониться между собой, не считая перемкнутых 5 и 6, на сопротивление жала. Моё мнение - причина 100% в среднем контакте ручки. 105 тоньше 115-го в этом месте. А оно должно два контакта замыкать, по идее. Айксун ручка тоже начала выёживаться сейчас. Бл.. Сам запутался, и других ввожу в заблуждение. Верхний контакт, ближе к жалу который, и средний в ручке должны замыкаться корпусом жала. Как-то так. Если это не происходит, станция не видит инструмент. В общем, мои замеры на разъёме ручки к станции, при вставленном 105-м жале, и рабочем варианте: 1 и 2-й - сопротивление жала ~ 4Ом. 6 и 1-й - короткое. 6 и 2-й - 4Ом, соответственно. Ну 5 и 6 - и так понятно..)
Aleksey
В общем заработало жало! Спасибо за замеры! Пришлось частично разобрать ручку, снял наконечник пластиковый, паралон с резинкой, тогда корпус немного поддаётся на разделение и видны контакты. Пинцетом поджал контакты и все собрал в обратном порядке. Теперь замеры стали такие же как у тебя, единственное сопротивление между 1м и 2м, 6м и 2м стало 3,2Om. Жало увиделось, температура не скачет, ещё раз спасибо! +
Nikolay
Да на здоровье! Может ещё кому пригодится информация. 3,2 Ома по сути и есть сопротивление нагревательного элемента жала. Главное, что бы 6 и 1 были закорочены картриджем. А ручка айксуновская у меня нестабильно себя вела, сейчас покажу почему...
Aleksey

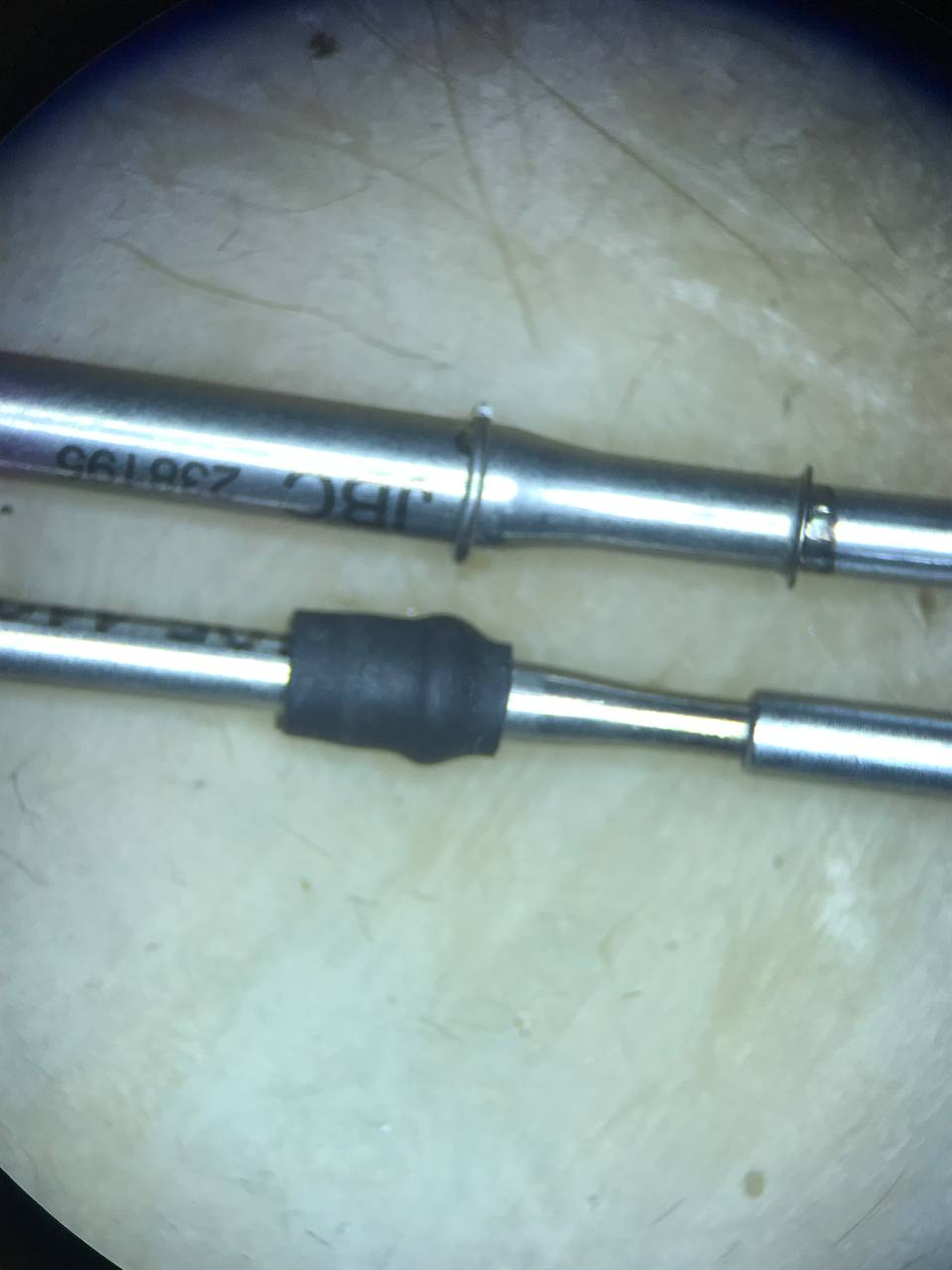

Может тоже кому-то пригодится, опытным путём определил что жало 105 болтается нормально в 115 ручке, выход из положения, термоусадка. Три термоусадки друг на друга тонких, натянул прям на Кольцо 105 жала, прогрел и вот как-то так получилось, теперь не болтается.
Nikolay
Ну с люфтом можно и так бороться, согласен. Лишь бы контакт не пропадал с корпуса жала.

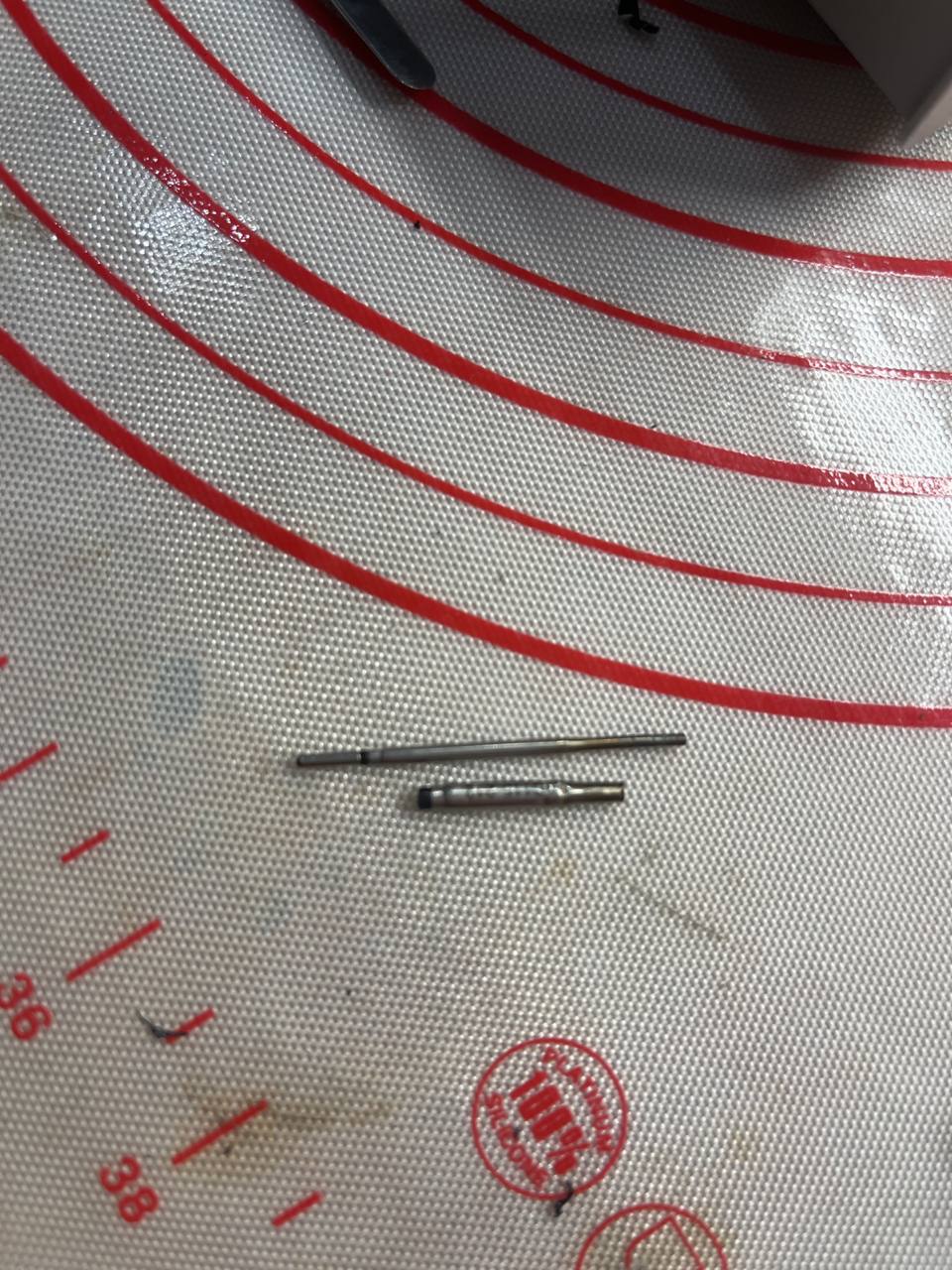

Kopchenko
ничего 115 жало не напоминает?)
Nikolay
Коллаборация 105-го??? Занятно.) И как оно погибло?
Kopchenko
это просто разобранное 115 жало, внутри получается картридж 105 каконнник сдох, я его демонтировал
Nikolay
Какую-то функцию несёт же в себе это утолщение на 115? Не декорация же, надеюсь.
Nikolay
Так то навевает такую мысль, что одно из другого сделано.))
Kopchenko
да, именно так
Nikolay
Едрит мадрит.... Ну что же. Надо принять как данность...) И понять, что 105 может быть полностью аналогичной заменой 115, не считая диаметра, и большей жесткости.
Kopchenko
даже подключение к унисолдер не отличается 115 и 105 остантся сделать металическую вставку в ручку 115 и используйте на здоровье 105
Nikolay
Думаю, это больше положительная информация лично для меня, чем отрицательная.)) Ну т.е. просто утолщение.)
Kopchenko
да, что бы не болталось в ручке
Repair
А подскажете, эту подставку для 210 ручки без бубнов получится использовать?
Nikolay
Вполне. У меня оригинальная JBC T210 работает через эту подставку. Место парковки ручки совпадает. Там и Т245 уместиться должна.) https://aliexpress.ru/item/1005003751517463.html?spm=a2g2w.orderdetails.0.0.7d334aa6Z63mbU&sku_id=12000027040652726&_ga=2.135986610.245945831.1670042584-1035639602.1626267107 Главное купить с хвостом, который будет подходить под Вашу станцию по распиновке и типу разъёма.
