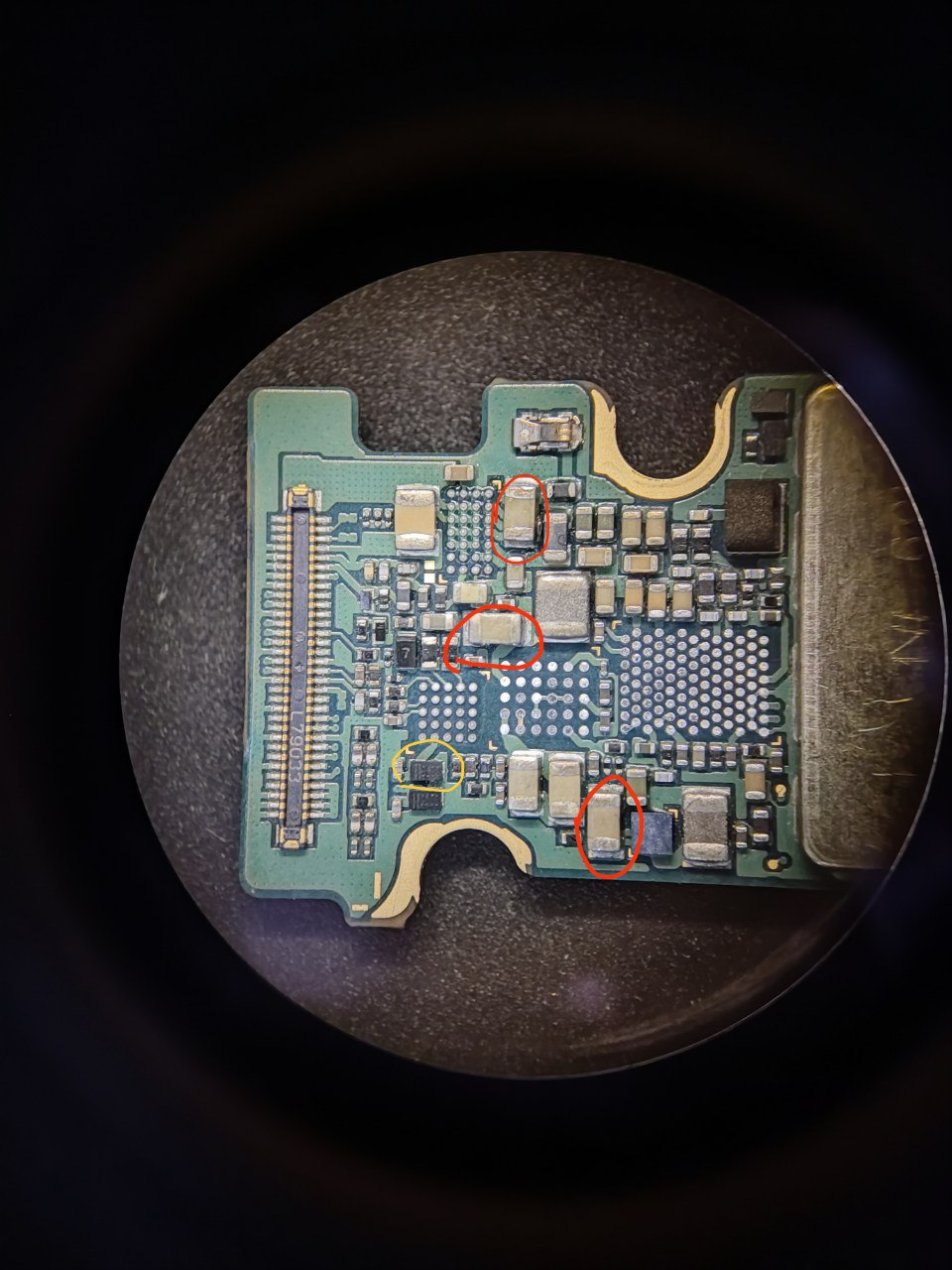

Всем привет. На столе лежит samsung S8, невключайка. История такая, что телефон однажды поставили на зарядку, внутри что-то задымились и он потух. Был заменён диод, отмеченный жёлтым, он прогорел. Так же при прозвонке цепи выяснил, что конденсаторы, отмеченные красным цветом, звенят с сопротивлением 13Ом. Снял все микросхемы и повторил прозвон, изменений нет, выпаял и проверил ёмкости, целые. Есть у кого битмапа, чтобы глянуть, куда идут контакты кондеев, кроме микрух рядом с ними. Визуально плата целая. При подключении З/У от АКБ потреба 0.6, греется область проца, от ЛБП при нажатии на кнопку включения реакции нет, паразитов так же нет.
Комментарии: 18
Anonim
G950F?
Romich
В общем устранил все коротыши, заменил прогаревшие элементы на донорские. Теперь от зарядки потреба 0.1-0.2А, от ЛБП при нажатии на кнопку 0.9-0.11А Какова вероятность выхода из строя памяти? Компом ТА не видится
Apple
Если менял или катал кп то проц под ребол
Anonim
Конечно не видится) жольом диоды можно снять..от канектора акб какие напруги
Romich
Не катал Так, нет, менял. Неужели ударило? Шаров нет с обратной стороны платы
Apple

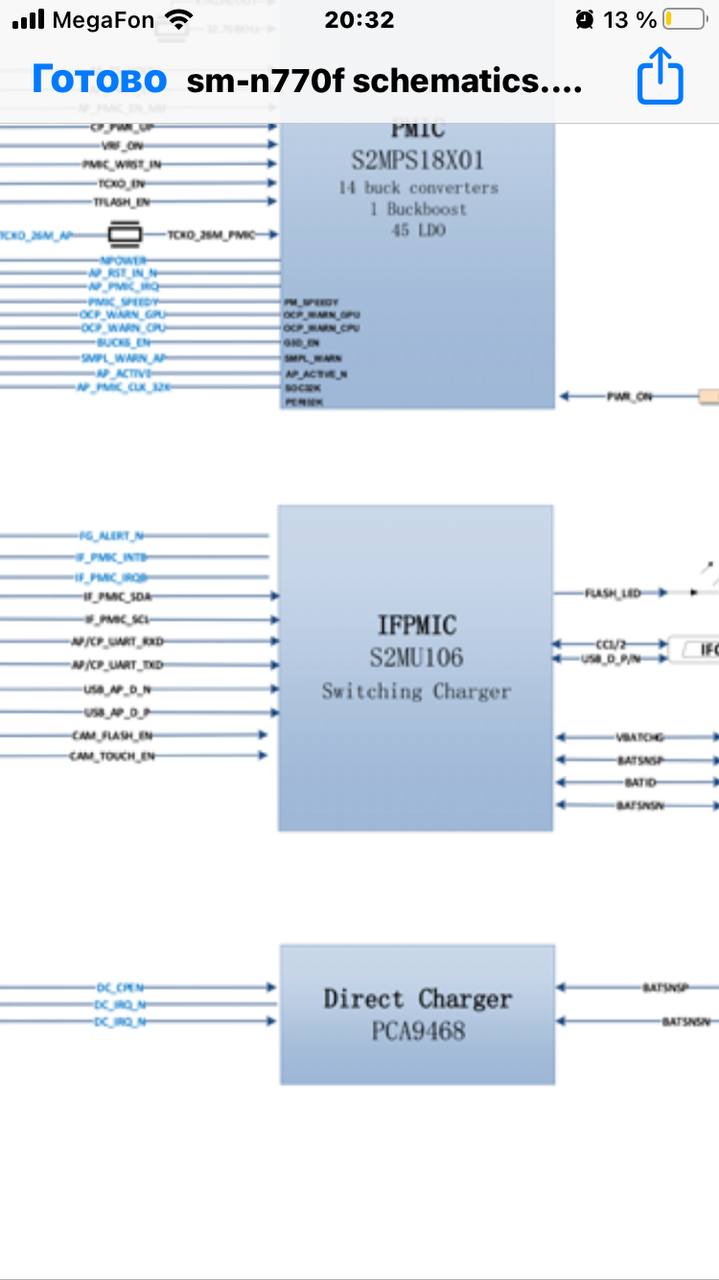

Пробило если по зарядке то в первую очередь чардж и вирлес чардж микры менять но лучше от блока и смотреть потребление и какие питальники поднимаются
Ilya
Да и те же 80ма как и с родным контроллером, думаю что то травит после него
Anonim
Подай на прямую на вбат_сис или как там его назвали.
Gena
Я ему сказал уже где проблема у него Щас он занимается этим
Anonim
А ну поделись
Gena
Проблема в усилителе Усилитель сети У него пробит Он менял чарджер но эт не нужно было делать Чарджер тоже греется когда кз по этой линии
Anonim
Объединят сообщения в одно надо и отвечать выделяя, так на будущее при поиске другим участникам будет легче.
Gena
Ну я привык как бы отправит сообщение,в дальнейшем учту
Ilya
Да проблема таки в передасте оказалась, спасибо за наводку Ганиджон!
Gena
Урааа это победа коллеги
Ilya
Знать бы заранее что через него vbat sys проходит было бы проще.. Траблшутинг не кажет это Кстати не заряжается шайтан, буду родной чарджер завтра возвращать
Apple
Да там часто отезжает проц после замены кп
