Да смотрел асусы похожие только с другим чарджером везде кроме мульта батареи и чарджера больше никто не весит Нашел ещё что эта шина через транзисторную сборку уходит на термодатчик x753, снял сборку один черт занижено , мысли подбираются к хабу

Комментарии: 75

  1. Dima

    Еще ставят часто сборку esd защиты по data и clk. Проверь наличие, легко может оказаться битая

    • Andrey

      Проверено не она, забыл указать её первым делом откидывал

      • Dima

        Была снята с платы и тоже самое?

        • Andrey

          Да

      • Dima

        И резисторы подтяжки в норме?

        • Andrey

          Да, их даже заменил

          • Dima

            По сопротивлению все ок на шине, такого падения напруги на резисторах не должно быть. Советую поискать максимально похожую по КБ плату от асус, на которую есть схема

            • Andrey

              На шинах 16ком, подтяжка 4.7ком

            • Andrey

              Перепроверил, ага ошибся вчера ночью уже копался его 11 поколение свежак

              • Dima

                bq24780s?

                • Andrey

                  Isl9241h Сопротивление на шинах до десятых одинаковое, но вот на одной 0в, на второй 1.2в

                  • Savenko

                    А я на магистре сижу, щас ремонт поэтому много бардака но когда то будет порядок

                  • Dima

                    схемы на свежие асусы на 11 поколении есть, но нужно поискать подходящую. Может кто-то встречал из группы плату, на которую есть доки с этим контроллером и подскажет.

                  • Deazz

                    у меня с прогаром такая срань лежит, всё руки не доходят развяжи мастера и слейвы, оставь шины в воздухе, и потыкай во всех на включенной машине мультиметром в режиме диодов (плюсом естессно по шинам) там где будет не бесконечность - скорее всего твой пациент

                    • Andrey

                      По hp также связка мульт акб и чарджер и более ничего Да я всю эту банду на новую заменил:)

                      • Deazz

                        хотя бы сузь круг, с какой стороны садит шину

                  • Anton

                    А как такое возможно? При отключенном АКБ кроме самого мульта и чарджера просаживать некому больше.

                    • Andrey

                      Вот то то и оно:) Но похоже асус намудрил и что-то ещё туда повесил

                      • Sam

                        Сколько схем нашел, везде как обычно все)

                        • Konstantin

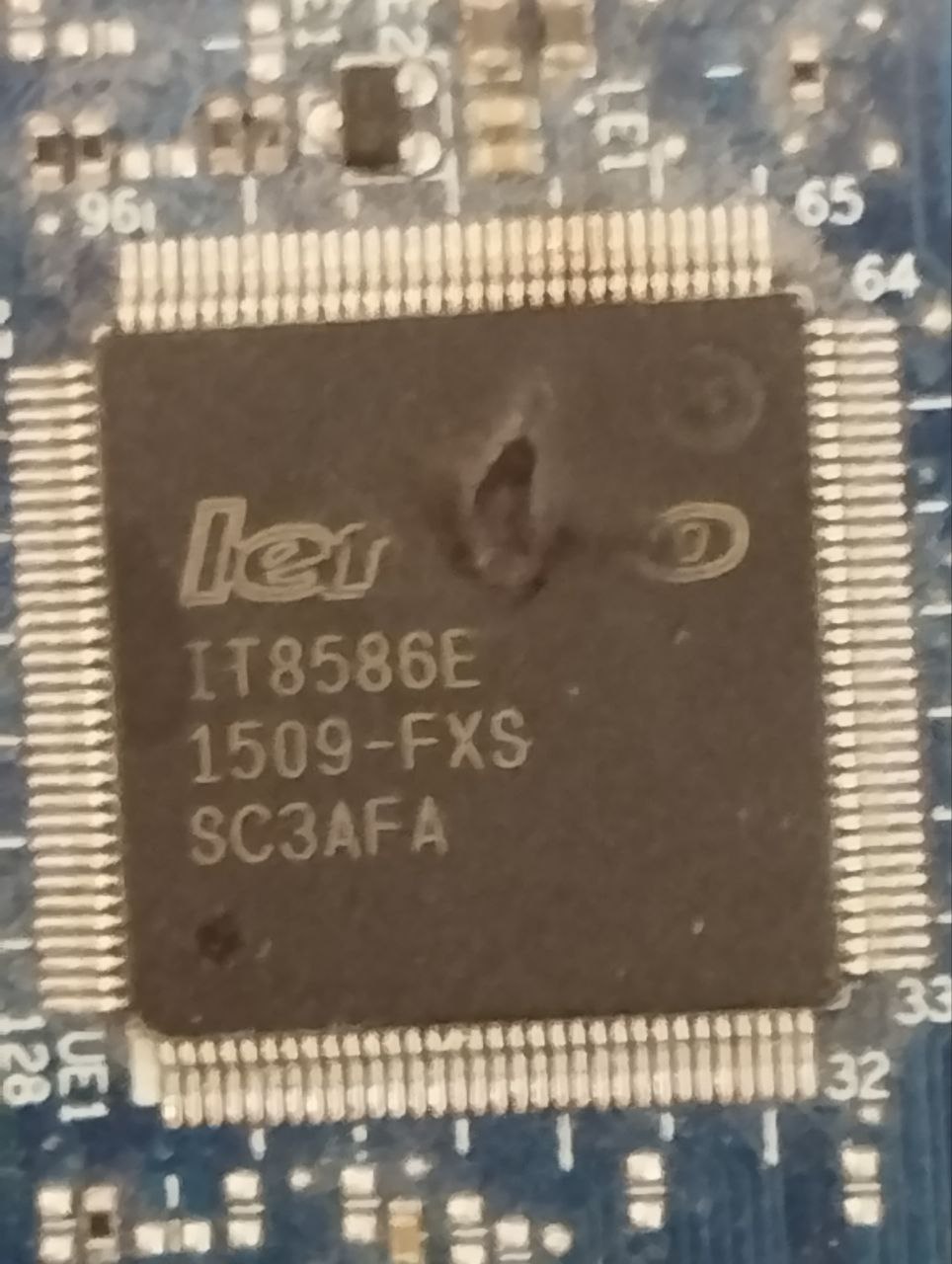

                          Доброго дня всём. Это же конец мульту.? Не пинайте, я совсем новичек...

                          • Sam

                            Тряпочкой не оттирается?

                            • Konstantin

                              Не, впадина и волна из пластика, или из чего там корпус сделан..

                          • Sergey

                            Нет, ещё не полностью сгорел.

                            • Dev

                              маркером закрасить в цвет.

                          • Savenko

                            Судя по картинке пизда,в прямом и переносном смысле слова извините за мат

                            • Konstantin

                              Ага, уже сказали)) Заказываю уже новый

                              • Andrey

                                Прошить только не забудьте

                                • Konstantin

                                  Конечно.. Прошивку уже нашёл для моей платформы..

                            • Adsky

                              красивая

                          • Anonim

                            легион с отломанным портом заряда поди? как говорится, во-первых это дорого ну т.е, одним мультом там может и не обойтись

                            • Deazz

                              та эти 8586 где только не стоят. и без ИД горят

                              • Anonim

                                ну да. но по ид горит особенно красиво, с хабом, звуком и что там ещё сидит на линии

                                • Deazz

                                  хаб на ИД никак не сидит, разве что сквозь мульт пролетело но я хаб ещё ни разу не трогал при пробитом ид, а было их угого

                                  • Anonim

                                    а на 3в? )

                                    • Deazz

                                      там же подтяжка только, оно не напрямую

                                      • Anonim

                                        у меня клиент был талантливый, выломал до стабильного 19в в ид, в итоге там поплавилось так что подтяжку пропаяло

                            • Konstantin

                              Не. Леново g50-45, старичок

                              • Andriy

                                Здравствуйте. Есть плата Asus X415JA rev. 2.1. Были сомнения жив мульт или нет. Выпаял мульт, поставил на TETRIS, мульт жив, читается, пишется. Подскажите, пожалуйста, должен ли я записать на мульт прошивку вытащенную из биоса, или же заполнить его FF, а он потом сам подтянет необходимое?

                                • Sergey

                                  Хоть бы написал что за мульт)

                                  • Andriy

                                    IT5125E

                                • Andrey

                                  В асусах же не надо шить

                                • Andr

                                  FF заполните, он сам подтянет. То, что он у вас вычитывается и прошивается, не говорит о том, что мульт исправен. Это говорит о том, что ром секция мкльта жива.

                                  • Andriy

                                    Большое спасибо

                                    • Andr

                                      Лучше поменяйте мульт, часто видел, что мульт шьётся и читается, но может не транслировать бтн в хаб или прижимать слипы.

                          • Sergey

                            На них это стабильность Под замену мульт, + его надо прошить И, ещё вместе с ним уходит шимка часто

                            • Konstantin

                              Шимка какая?

                              • Sergey

                                Сначала поменяйте и прощейте мульт Подключите к лабораторнику, и, если не будет запускаться, и потребление до 0.08а, то почувствуете шим)

                                • Konstantin

                                  А, ок. План как раз такой был. Ну плюс входные ключи ещё проверить, как вы посоветовали.

                                  • Sergey

                                    Но, вообще странно, что он прям с дыркой у вас прогорел Так что проверьте все по плате на наличие кз

                        • Andrey

                          Не тут ещё они эту шину на x753 завели через транзисторную сборку, но её я откинул, после неё своя подтяжка там 3.3 поднялось до сборки все также, видимо куда то ещё заходит бл

                          • Sam

                            Значит конец 753 это термал сенсор?

                            • Sergey

                              Ну вот, оставил человека без надежды)

                              • Konstantin

                                Не нужна мне надежда)))) мне бы знаний))))

                                • Sergey

                                  если в корпусе дырка, то вариантов нет никогда)

                                  • Sam

                                    Да

                                    • Andrey

                                      Ну видимо все бл по одной линии у них теперь общается, хотя на сколько помню асус раньше сенсоры отдельно привязывал

                                      • Sam

                                        А что за мульт?

                                        • Andrey

                                          It5125vg

                                          • Sam

                                            Ага, глянул уже

                                            • Andrey

                                              С донора поставил, один черт один в один ситуация

                                  • Konstantin

                                    А мог он за собой ещё что нибудь утянуть?

                                    • Sam

                                      Да это не причина, это следствие чего-то

                                      • Sergey

                                        Сколько писал пришлось стереть)

                                      • Konstantin

                                        Причина изначальная кажется обрыв и закорочение проводов в разьеме 19 в

                                        • Sam

                                          Ну тогда вот и причина

                                          • Sergey

                                            Пришло по адаптер ид

                                          • Konstantin

                                            В таких случаях только мульт умирает или ещё что то может?

                                            • Sam

                                              Серега печатает

                                              • Sergey

                                                Проверь входные ключи обязательно. И по цепи адаптер ид если какая защита стояла то она сдохла

                                                • Konstantin

                                                  Понял, спасибо большое.

                                                • Konstantin

                                                  Сергей, вот эту цепь вы имели ввиду?

                            • Konstantin

                              Спасибо мастер..
