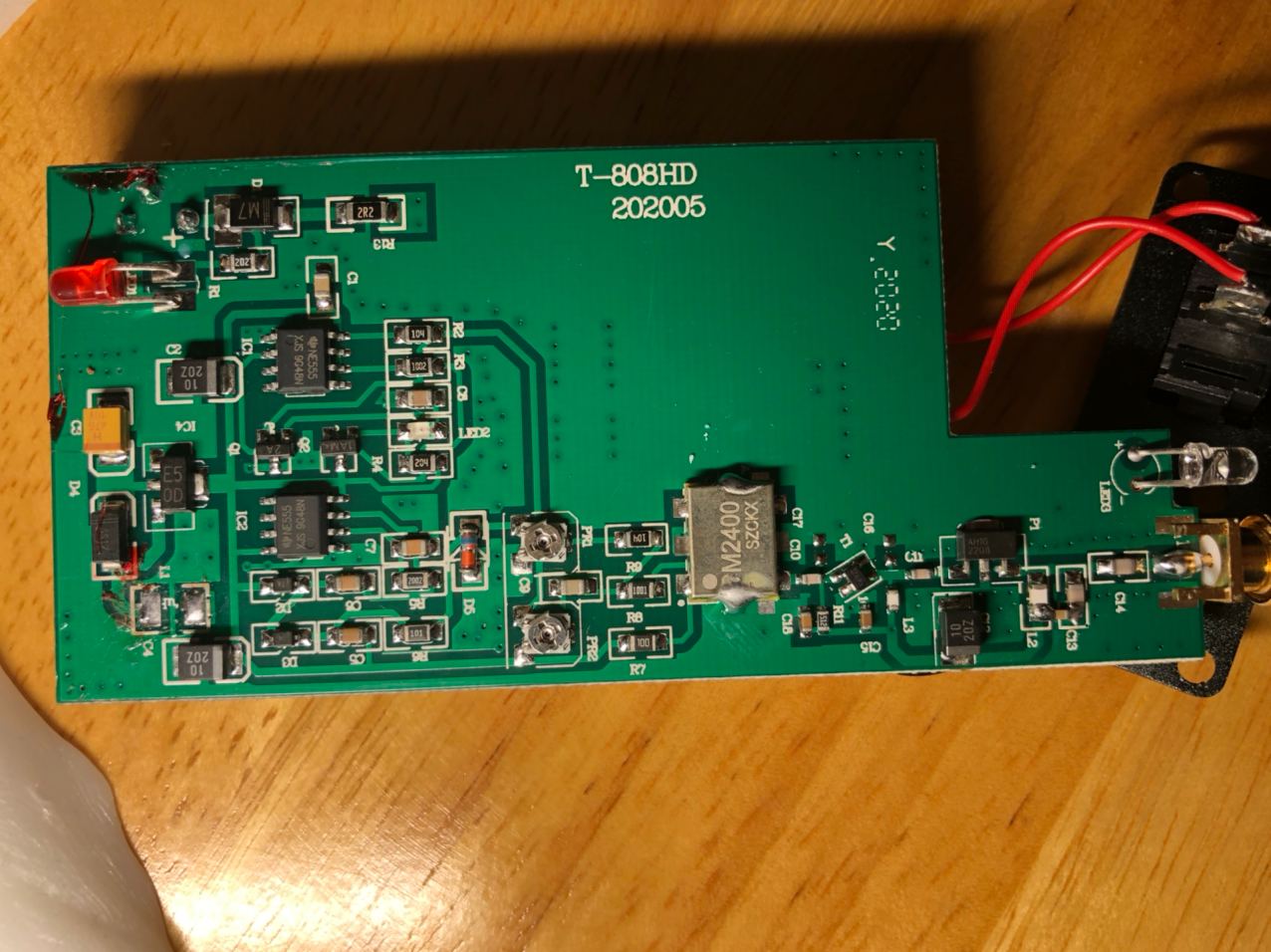

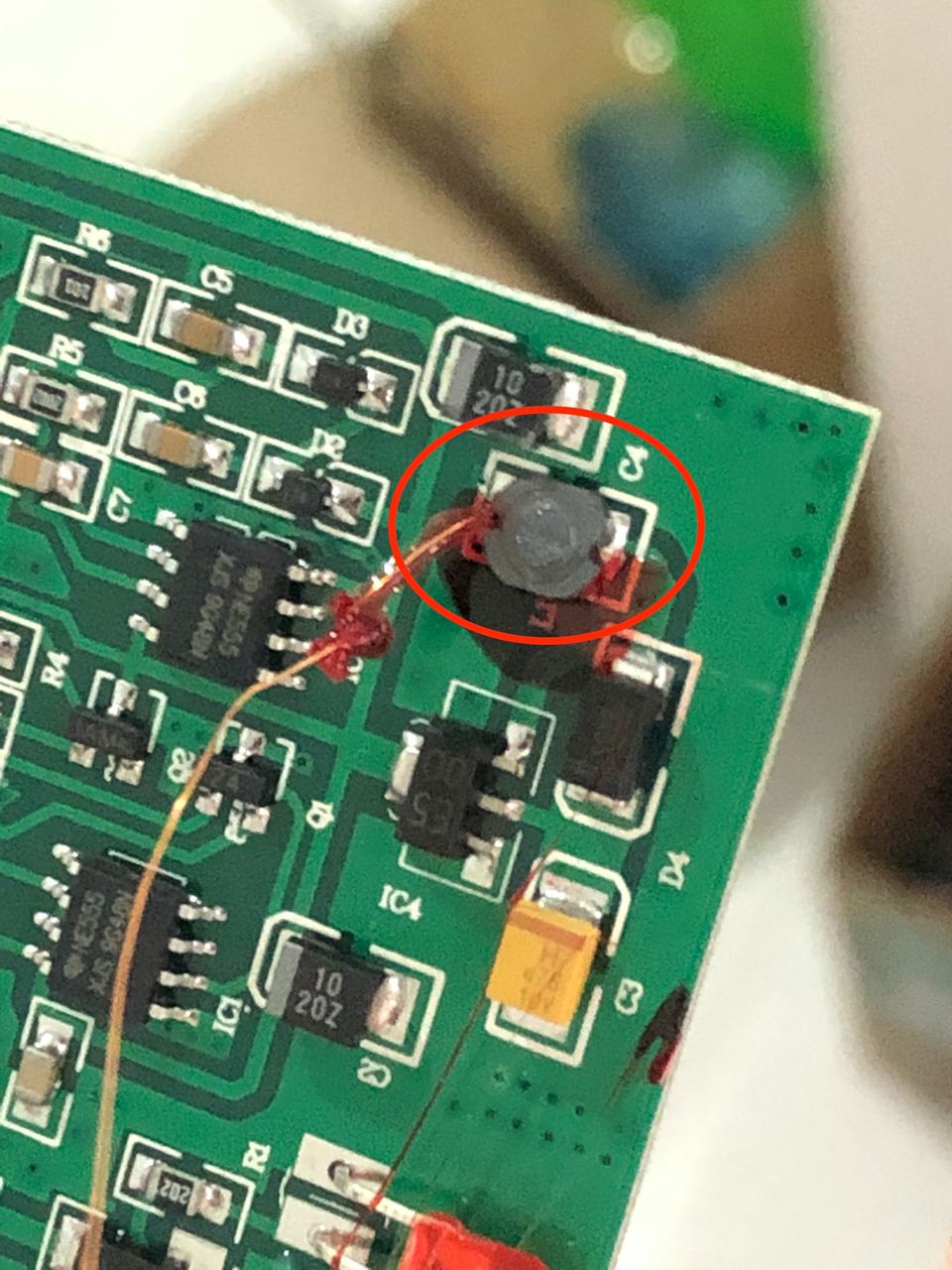

Подскажите, что это за компонент? Это плата глушилки bluetooth, я ее разобрал чтобы батарею заменить, а в итоге сломал. от компонента идет медный провод , как я понял он был в форме спирали и прикреплен в металлическому корпусу устройства. и возруг какой-то клей красного цвета. Хочу заменить этот компонент
Комментарии: 20
Dmitry

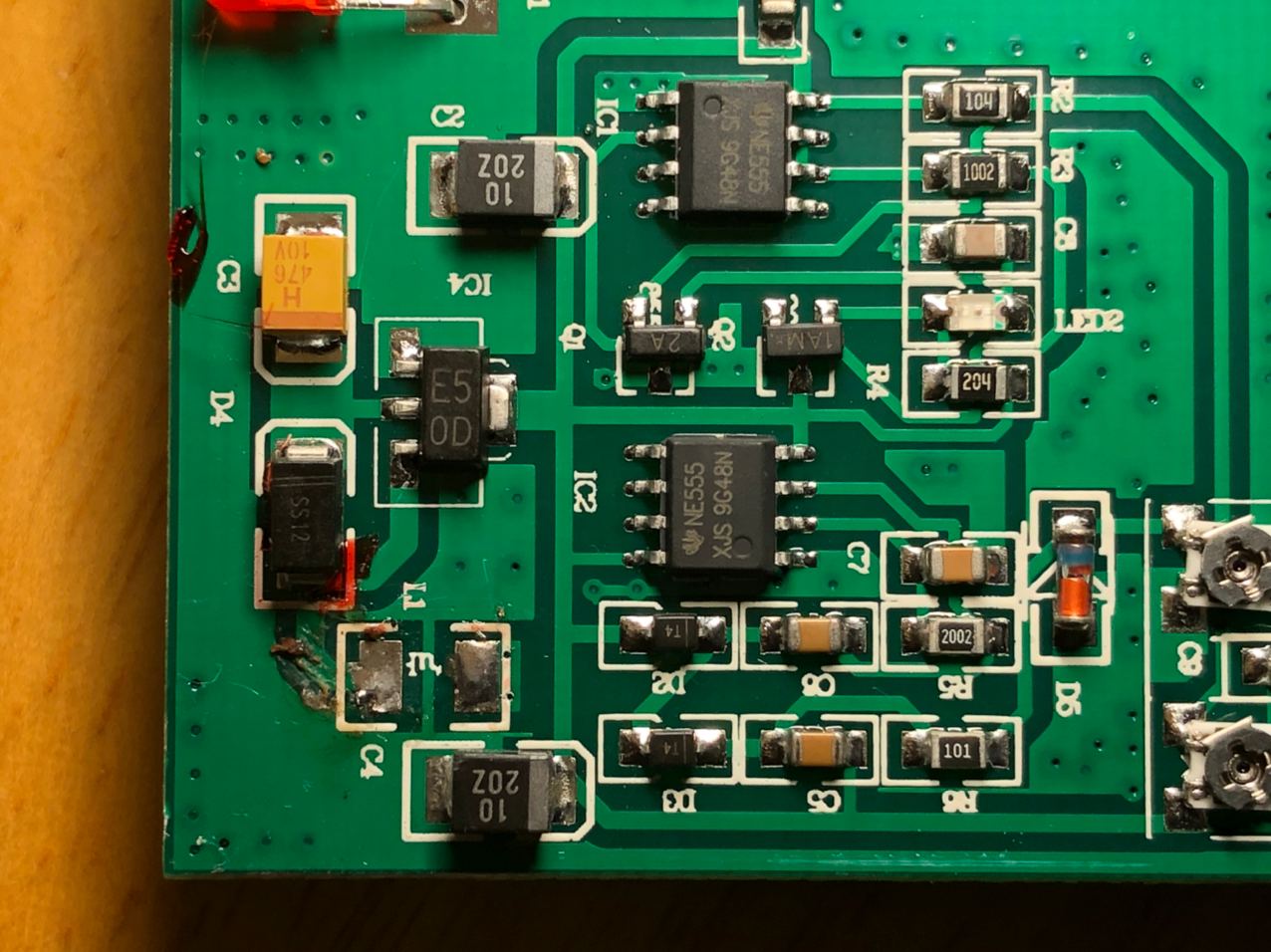

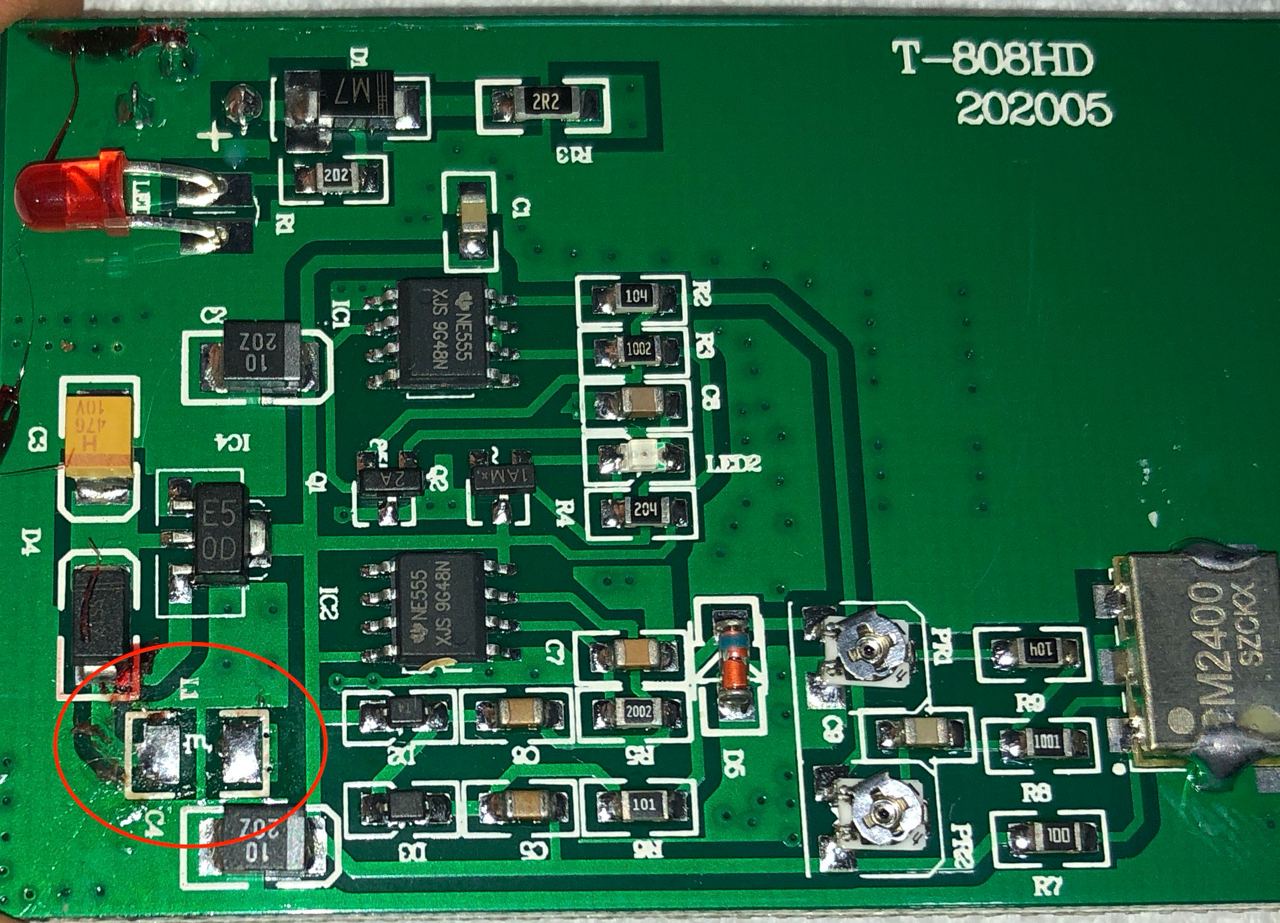

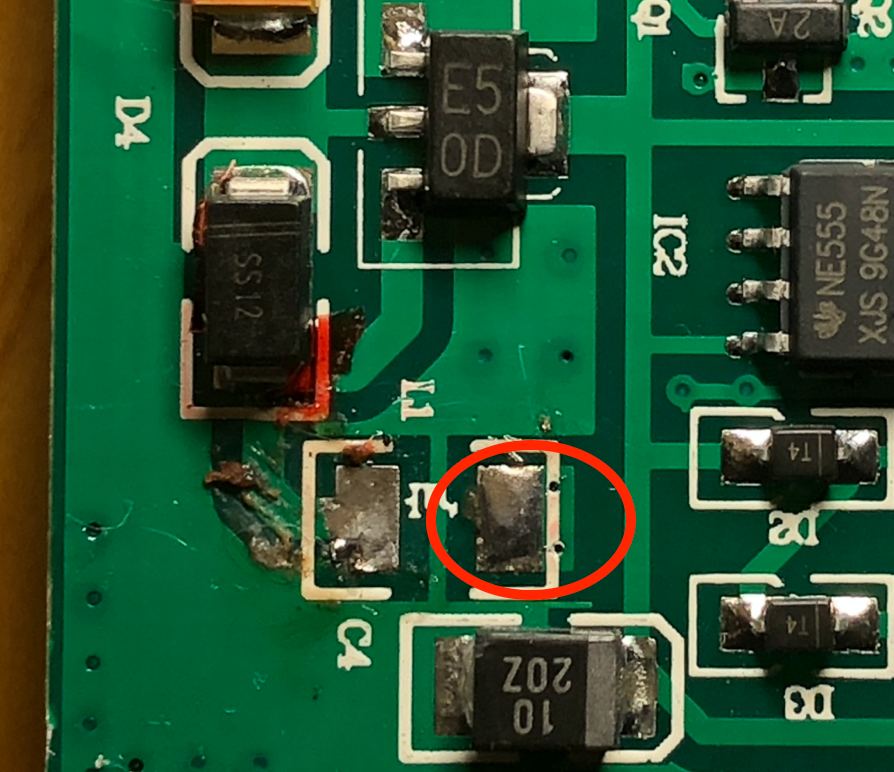

Выпаял катушку и сделал получше снимок. Вот думаю теперь, либо перебором пробовать ставить дроссели, либо как-то понять какой номинал должен там быть. Если у кого-то есть идеи как можно подобрать нужный дроссель - дайте знать, пожалуйста
Dmitry
найди верхушку от старого
Dmitry
такое ощущение, что специально сделали, чтобы нельзя было понять какой номинал. Т.к. верхушки дросселя сразу не было (срезали или я не знаю как ее убрали). И потом туда капнули клея красного, Так что катушка расматывается если плату из корпуса доставать.
Dmitry
хы а может верхушка просто приклеена к крышке была?
Dmitry
была, но не верхушка, а уже сама обмотка. посмотрел еще раз, там только клей, а верхушки амой нет
Dmitry
распутай! ) а покаж фотографию крышки что-то странное
Andrey
сколько там было витков примерно?
Dmitry
пойду попробую понять. У меня сам проводник остался, правда запутанный
Andrey
попробуй 22 мкгн, 10 мкгн, если есть такие под рукой
Dmitry
Не выйдет понять:) слишком запуталось Спасибо. Подумаю еще. Мне кажется, что это повышайка. Там литий стоит и от него схема паботает
Andrey
я на этот предмет щас посмотрел и не вижу там диода, который в повышайке должен быть. IC4 больше похожа на линейный стабилизатор. Если так, то оно может заработать и с перемычкой вместо катушки
Dmitry

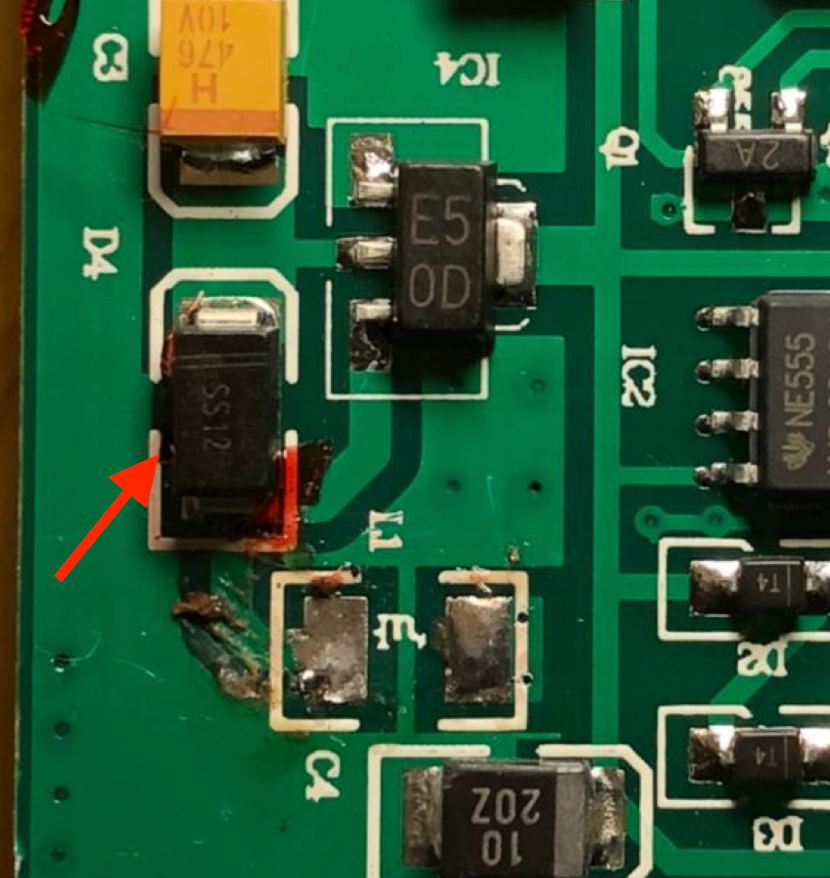

там, вроде есть диод. Маркировка SS12
Andrey
и как он включен? ну кстати да. если IC4 - какой-то экзотический повышающий, то некоторое сходство в схеме есть. надо ставить наверное 10 микро и смотреть чо будет
Dmitry

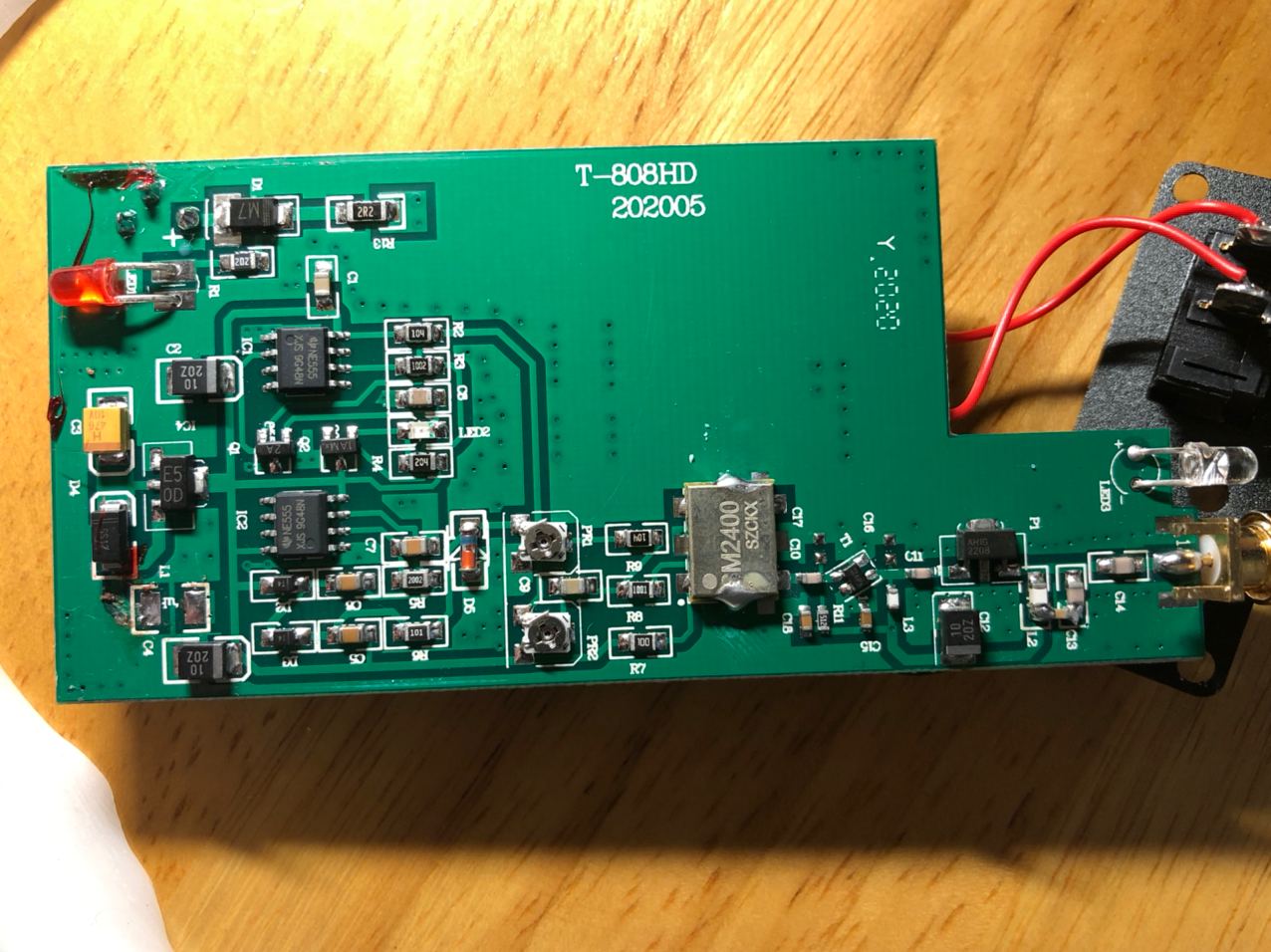

Сорри что еще раз отправил те же фотки, но тут качество фото лучше, когда как файл отправляю
Andrey
если + питания входит в катушку как раз - то да, похожее включение. я нашел IC4 BL8530-501SM катушка от 10 до 100 микро.
Dmitry
да, плюс есть здесь (3.7 вольта от лития) спасибо куплю и проверю как придут
Andrey
учитывая, что IC4 больше 100ма не выдаст, можно вообще любой говнодроссель воткнуть на проверку.
Dmitry
К сожалению, нет ни одного... Хотя, поищу где выпаять
