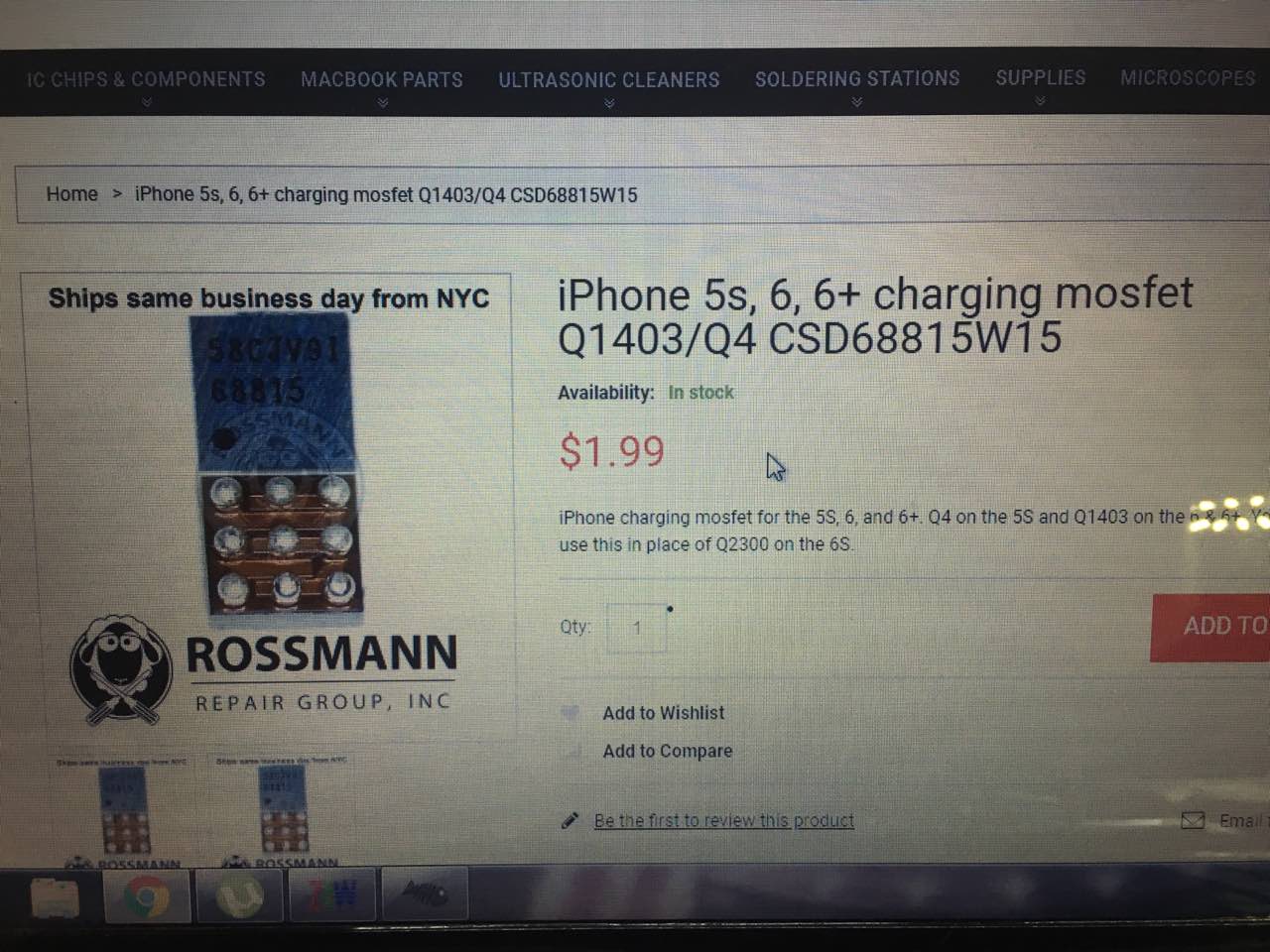

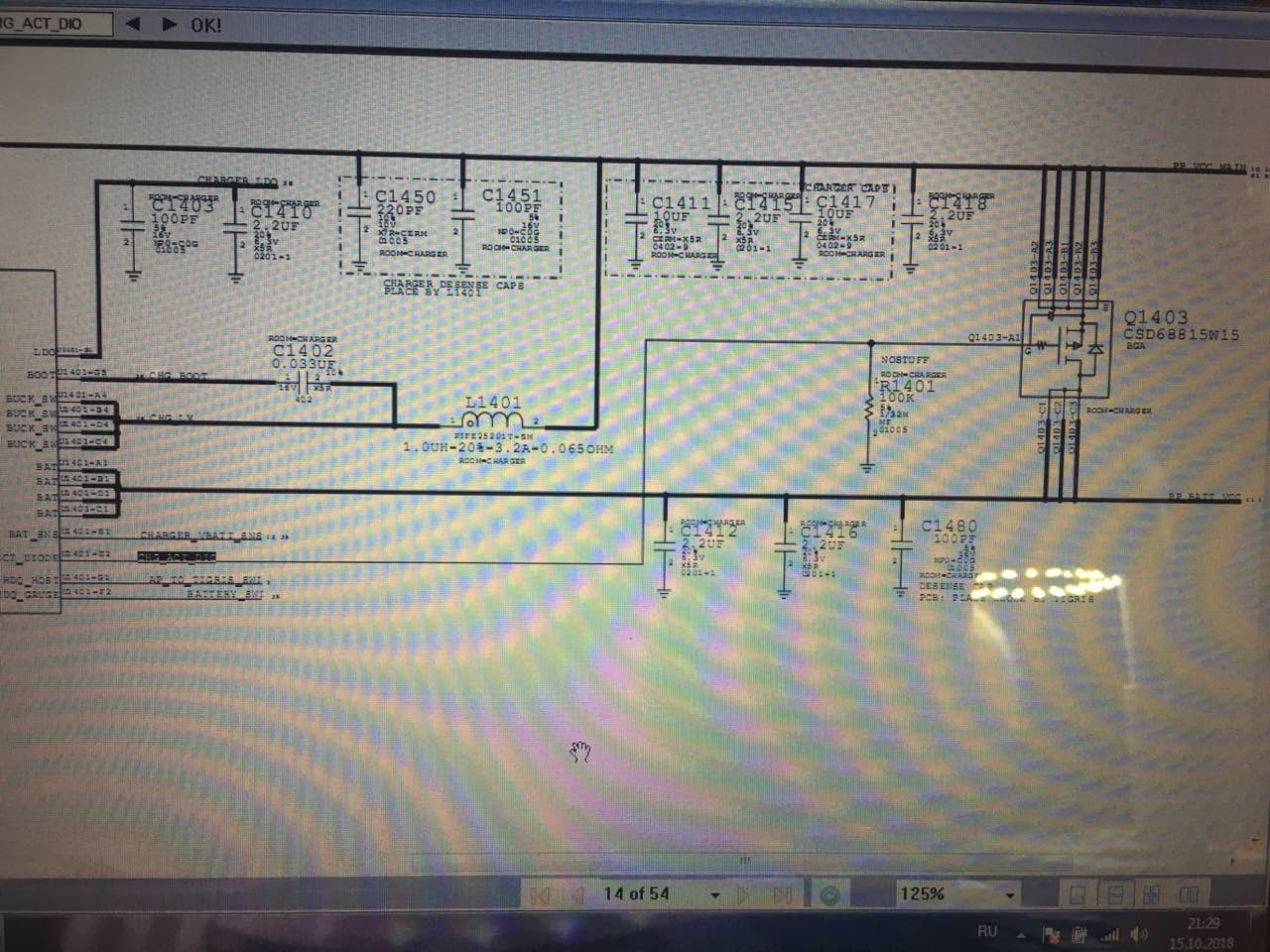

Ребята с заряженной батареей с обрывом по сви тел будет включатся, но будет ребутится хаотично и проценты будут прыгать, Qшка это ключ зарядки который управляет током зарядки в зависимости от того на сколько бат заряжена, если например бат 10% то транзистор будет открыт больше и зарядка будет под ампер, когда бат заряжается до 80% ключ закрывается и заряд будет 200-300 ма до полной зарядки компенсационного заряда который как раз таки и идёт от 80%
Комментарии: 47
Anonim
q, которая 9 пин возле тигриса?
Sergey
Да
Anonim
и она типо может быть полуоткрыта и тд?
Sergey
Если ее замычить тел постоянно будет заряжать на максимальном токе что укорачивает срок службы акб
Anonim
то есть по логике если я подключаю заряженую акб на 100 к телефону, то эта q закрыта ?
Sergey
Да по окончании зарядки Qшка закрыта бат не заряжается
Anonim
а если я скажу, что это q всегда открыта?
Sergey
Для теста подключите разряженный тел к юсб то он будет кушать много когда брат зарядится до 80% ток зарядки упадёт Тогда брат будет заряжаться постоянно максимальным током
Anonim
это не так подключи банку от акб к блоку вообще без ничего, и по увеличению заряда ток будет падать
Sergey
Ну не то не спорить не буду просто поексперементируй и посмотришь
Anonim
речь не о том, что ток не падает. а о том, что q тут не при чем
Sergey
Да так как при зарядке банки сопротивление возрастает и ток зарядки падает
Anonim
дак о том и речь, если вы это знаете, то q тут при чем
Sergey
Сними q и посмотри будет ли зарядка
Anonim
q открыта понлостью всегда. если у нас кз на мейне и мы подаем питание на линию батт, то ток начинает течь через q, от чего так и греется если замычить, ток будет так же падать при увеличении заряда
Sergei
Хм...у меня другая информация)...ибо Как только подключается зарядное устройство - заряжаются бусты Ti и источником питания становится полностью внешний источник. Акб полностью отсекается от телефона и взаимодействует только с Ti, который и регулирует ток заряда акб. Эта Q либо открыта, либо нет. Вот и все. Акб есть, зу нет - Q открыта. Телефон работает от акб. Батарея подключена, зу есть - q закрывается, тел работает от внешнего источника через Ti и этот же Ti заряжает батарею. Пруф: на включенном телефоне на зарядке отключите батарею. Телефон остается работать. Соответственно. В тигрисе есть еще связи с батареей, а именно: vbatt и swi. Информация с этих входов являются условиями старта зарядки. Ti должен быть запитан - 1. Ti должен по swi получить информацию о том, что батарея не перегрета (инфо с темп. Датчика, работает по тупому: сигнал есть/нет). Также через swi проходит инфа о состоянии зарчда батареии и тд. Как только условия выполнены - Ti закрывает Q и начинает заряд акб => если у нас обрыв по swi либо отколочен пятак под Ti - старта зарядки также не будет.
Sergey
Тигрис открывает q что бы начать зарядку, q служит управляющим ключом зарядки что бы не перегреть бат и избегать перезарядки
Sergei
В Q стоит диод, через который поисходит запитка телефона. По сигналу с Ti Q закрывается и через этот диод ничего уже не идёт. Если мне не изменяет память - там тупо ключ и диод. Цепь либо открыта и питалово через диод. Либо закрыта и питалово идет в обратку на акб.
Newalyashka
А вот это заблуждение. Во первых, это полевой транзистор, он бывает только в двух состояниях, открыт/закрыт. Это не кремниевый транзистор который открывается током, только кремниевый транзистор может регулировать ток, если регулировать ток базы, то он будет регулировать ток, но из-за разницы напряжения коллектор/эмиттер, он начинается греться. Теперь полевой транзистор, у него только два состояния, открыт/закрыт, током он не может регулировать, он управляется полем так сказать, напряжением. И полу открытым он не может, даже если он по какой то причине он недооткрыт, он начнет греться как утюг, это во первых. Во вторых этим ключем управляет проц, выход этого проца цифровой, там только либо единица либо ноль, он только рулит закрытием, открытием транзистора. Теперь рассказать что регулирует ток зарядки? Это так называемый ШИМ, широтно импульсная модуляция, за счет скважности импульсов регулируется ток зарядки. Но никогда и нигде транзистором ток не регулируется в сотовых телефонах, иначе будет сильный нагрев, низкий кпд, радиатор с размером кирпич.
Sergey
Ну тут спорить смысла нет
Andrey
Никогда и нигде ток зарядки не регулируется транзистором ... это ложь
Astemir
На линии 5.1в нет фильтров или я уже туплю друг , покажи где этот хренов фильтр
Andrey
Вполне себе регулируется но просто шим
Newalyashka
Но это шим, я имею ввиду регулировать ток одним транзистором
Andrey
Нет zxv под рукой ( Так это и есть одним транзистором Просто управление шим
Newalyashka
Он регулирует скважностью, а транзистор только в двух состояниях, открыт, закрыт.
Andrey
Это не мешает регулировать ток на нагрузке тем более с обратной свзязью
Newalyashka
Вот регулировка тока и достигается ШИМом, а не транзистором.
Andrey
Это уже дебри терминологии
Newalyashka
Регулируется, но не везде.
Andrey
Далеко не везде стоят dc-dc управляемые шим
Sergey
И где тут управление процессором?
Newalyashka
Я вообще думал речь о 5s. Но суть от этого не меняется
Andrey
Это не зарядка же это формирование vcc main
Andrey
Вру
Newalyashka
Но ШИМ обычно идет на дроссель. Было бы время подключил туда ослик и развеял миф
Andrey
Он имел ввиду любой мк или шим контроллер с обратной связью
Astemir
А мой долбанный фильтр где находится ?
Andrey

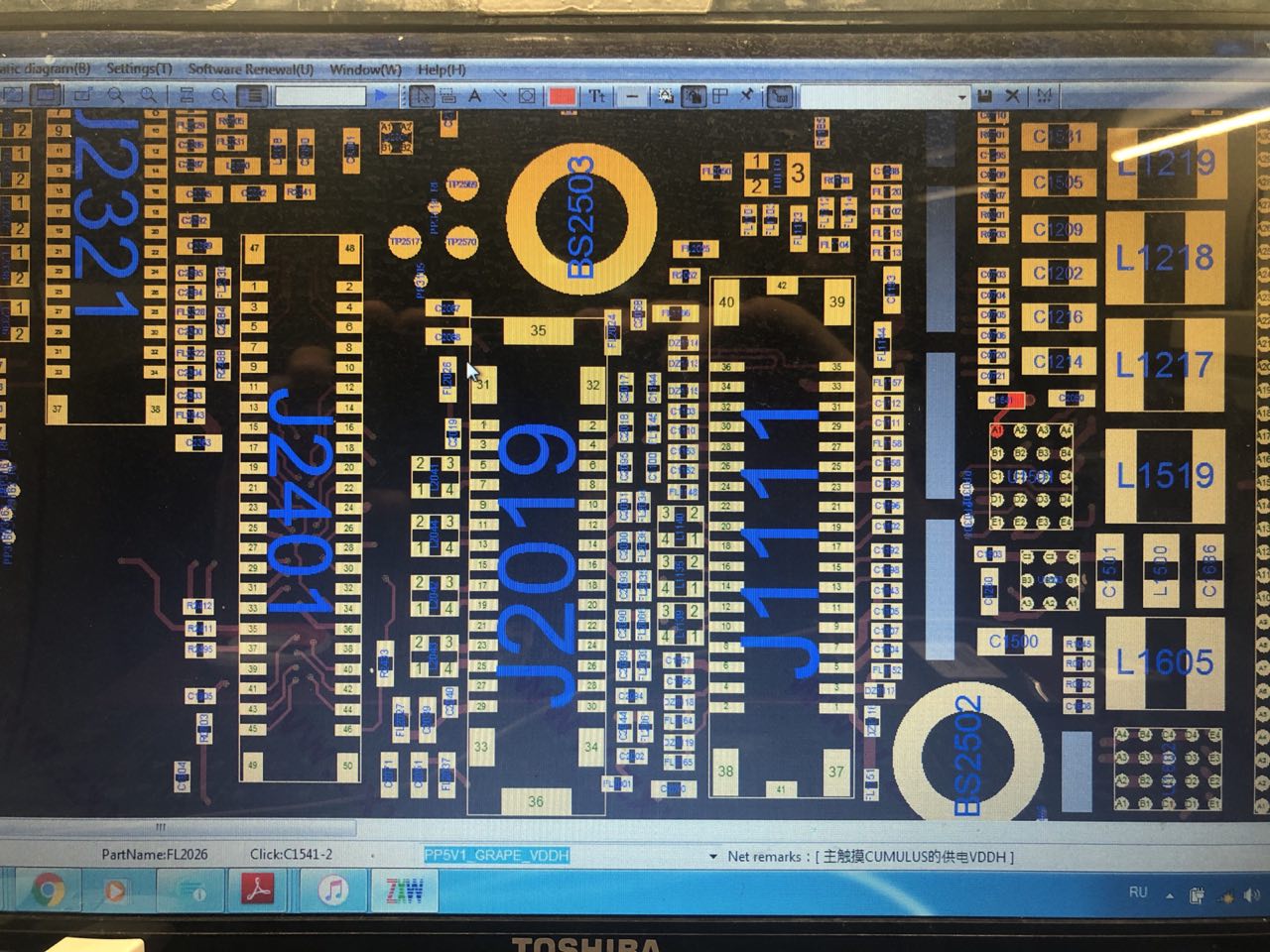

Я походу перепутал с 5v7 grape vddh. Негде глянуть
Astemir

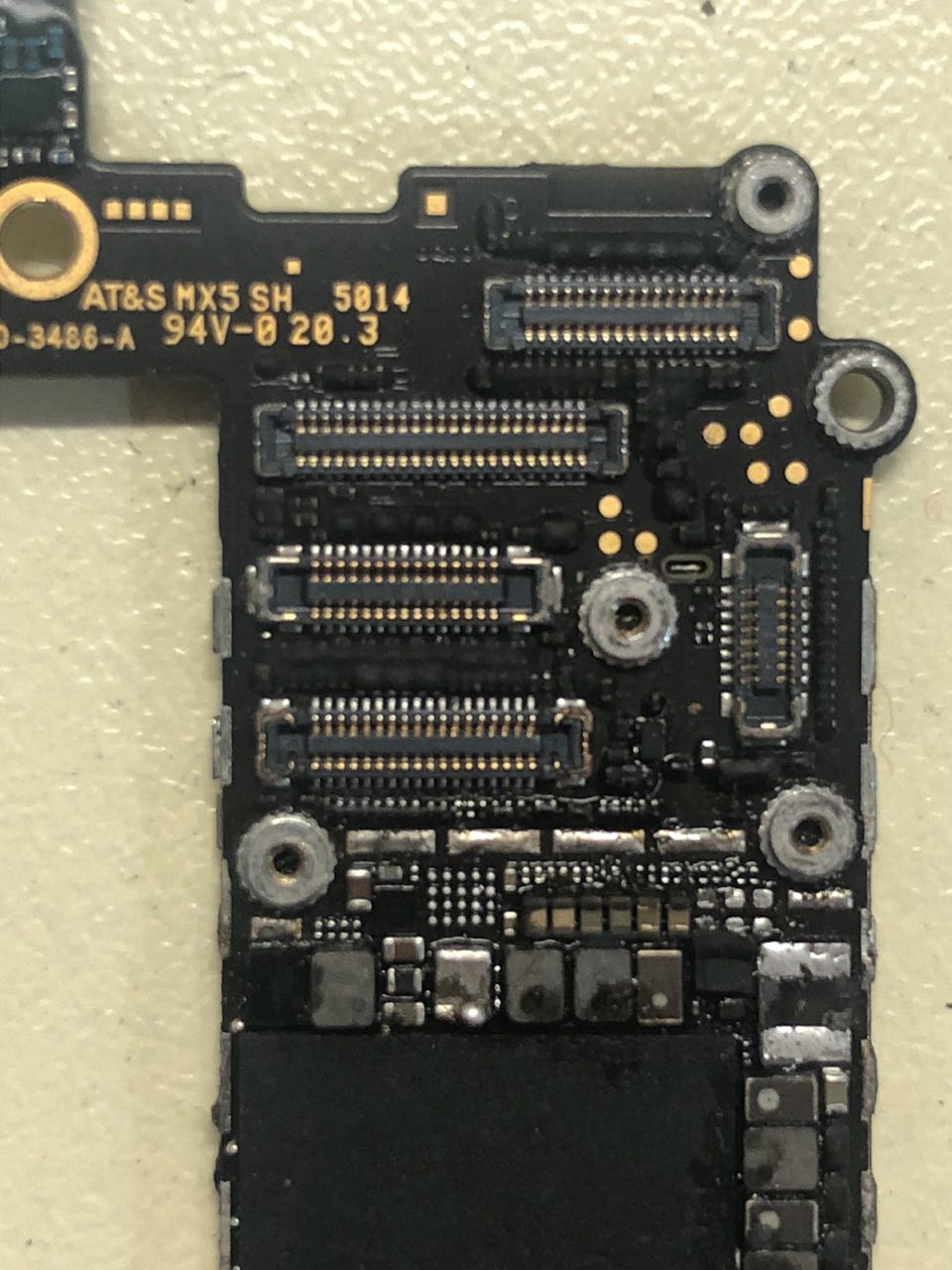

Я в ахерах попуташий сижу и ищу фильтр по этой линии Вот ты меня озадачил то Там всего 2 кандера стоит и все по этой линии , куда ковырять не понимаю :(
Andrey
Конденсатор не пробитый ?
Astemir
Так я вообще его снес Оба
Newalyashka
Какой фильтр?
Newalyashka
Если там ШИМ то могу согласиться
