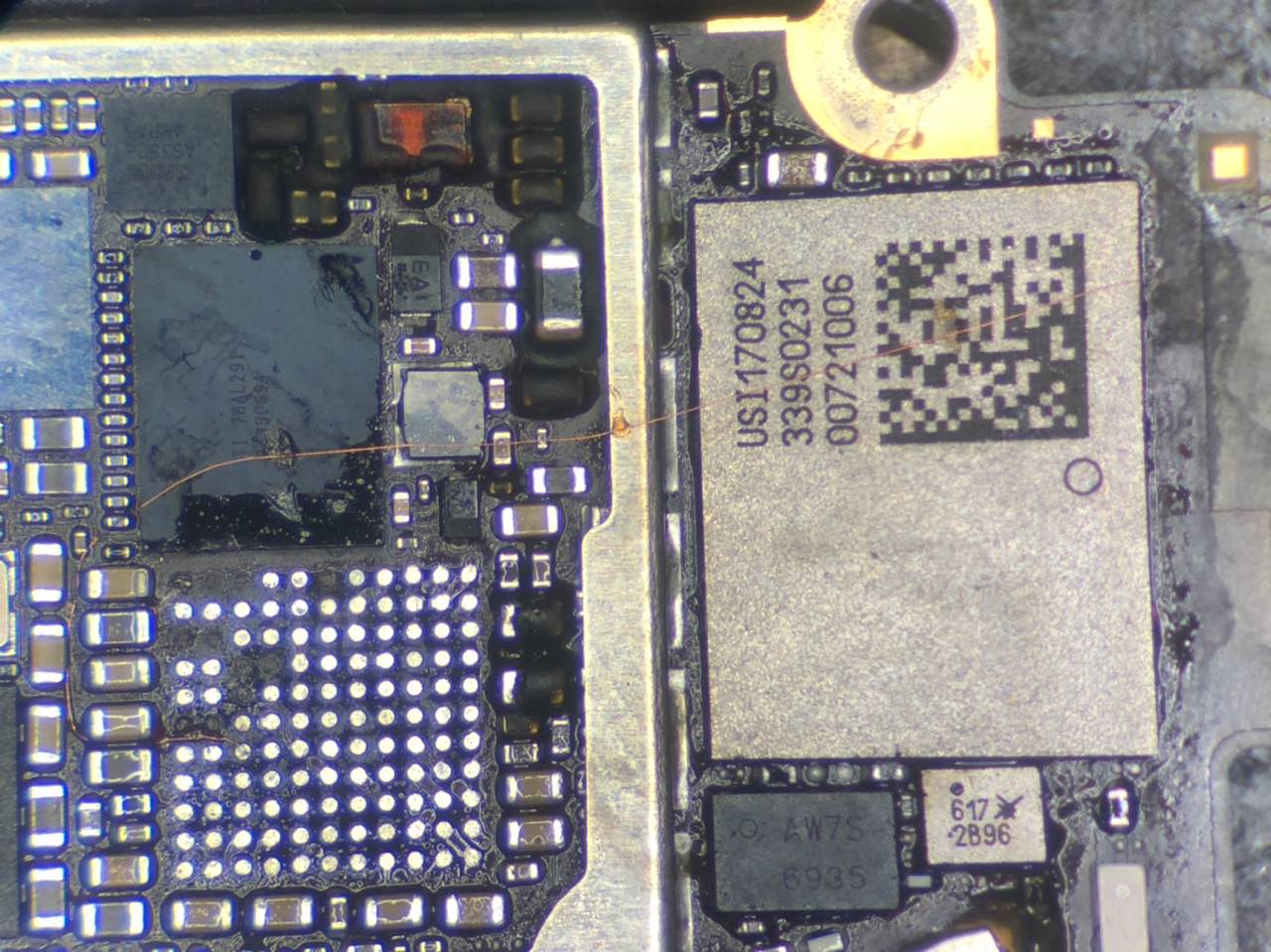

Немного полезной информации для любителей ремонтировать. iPhone 6 не работает Вайфай. Обрыв сигнала WLAN_PCIE_PERST_L под микросхемой вай-фая (u5201_rf), который уходит напрямую в процессор. Берём проводок 0.1 мм зачищаем тест поинт около вай-фая, подпаиваем и кидаем до аудиокодека до контакта G3. Фиксируем это дело и всё работает, не нужно катать процессор.
Комментарии: 30
Anonim
Как это ты догодался то?
Anonim
а зачем снимать кодек, если эта линия и через резюк идет 15 линия это земля, видимо речь идет от 14той а чет непонятно, при чем тут линия кодека вообще, если это другой сигнал, или у вас он в обрыве со стороны проца точно? промерян на резюке R0719 ?
Evgeniy
Ну я понял что надо сделать)) только как это сделать грамотней поинтересовался у тебя) А зачем кидать перемычку на обратную сторону платы? Когда там коннекторе и любые шаловливые ручки могут полезть и сломать данную схему Так более безопаснее. Конечно ее можно было уложить более лучше. И кодек катался на этом телефоне
Anonim
дак это вообще другая линия. вы мои сообщение внимательно прочитали?
Evgeniy
А вы мои? Или у вас другая схема?
Anonim
да речь не об этом даже, на разных схемах 14\15 это понятно
Evgeniy
В моей схеме это 15 контакт А в чем собственно тогда вопрос, я не понял
Anonim
так, ладно, в этой же схеме найдите выводы из микро и покажите, за что там 15тый контакт отвечает
Evgeniy
Что ещё за микро?
Anonim
микросхема
Evgeniy
Да, может быть это дезинформация...
Anonim
а как вы определили, что этот вывод то?
Evgeniy
Падения небыло вообще
Anonim
вы в схему смотрите? там номер контакта какой?
Evgeniy

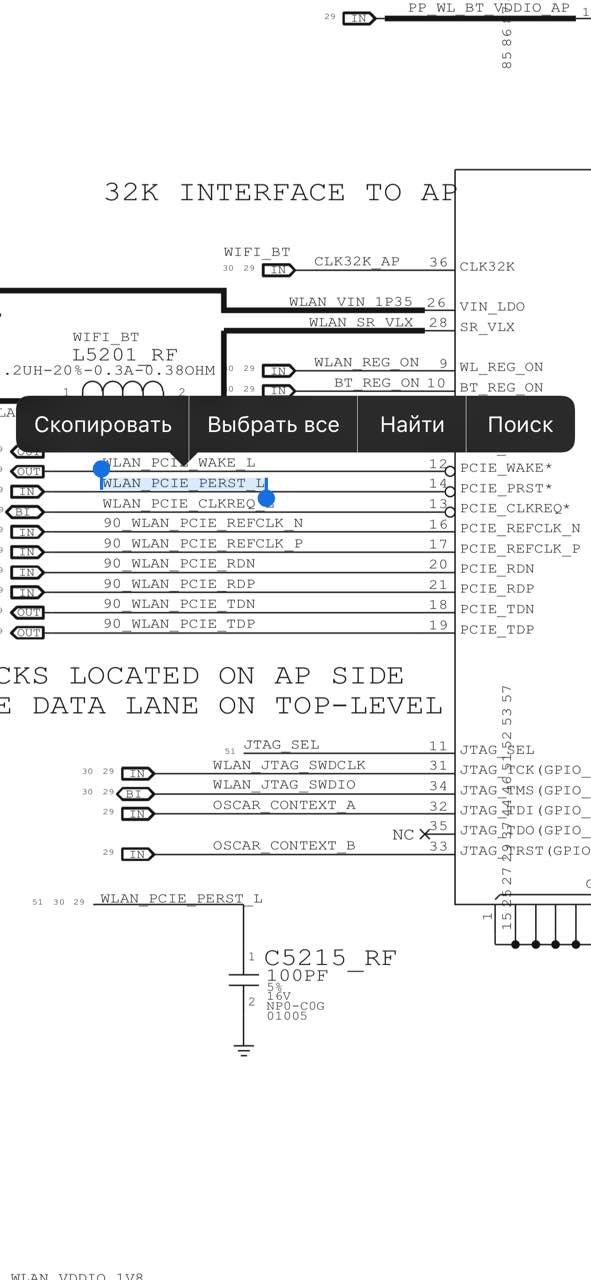

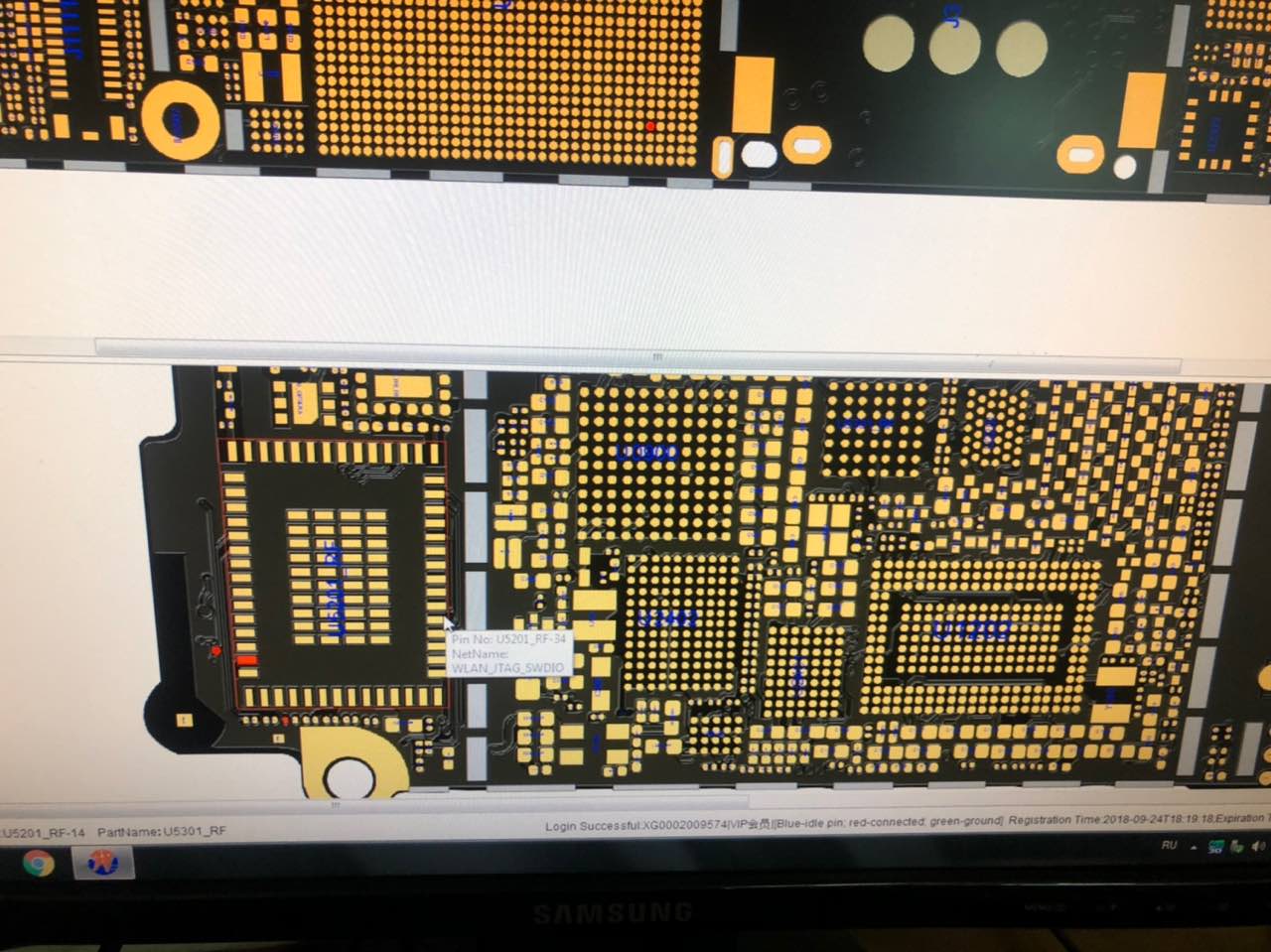

Плата гнутая в верхней части и при чем оборванных выводов под микросхемой небыло, был обрыв межслойный По схеме 14 контакт, да, исправил своё сообщение Сигнал WLAN_PCIE_PERST_L
Anonim
вот, с этим разобрались далее а чет непонятно, при чем тут линия кодека вообще, если это другой сигнал, или у вас он в обрыве со стороны проца точно? промерян на резюке R0719 ?
Evgeniy
Линия кодека впорядке, просто взят резет сигнал с аудиокодека, я не особо знал от чего можно взять резет сигнала, с какой микросхемы, что бы это достаточно стабильно работало. Поинтересовался у Паши, он посоветовал взять лучше с аудиокодека, что я и сделал. Этот резистор вообще не при чем тут
Anonim
можно еще кучу костылей нагородить, и вроде как будет рабоать, но зачем да ну, еще раз внимательно в схему посмотрите
Evgeniy
Блин, да. Моя невнимательность была не в тему Спасибо Но клиент ушёл, уже не проверю
Anonim
опять же, если посмотреть на схему, то для аудиокодека используется постоянная подтяжка по этой линии
Evgeniy
Да, я по этому удивился этому И доверился только донгла На котором тоже этот резистор подтяжки не увидел
Anonim
вообщем там еще милион вариантов, кроме как снимать кодек и кидать на левую линию. надо у Паши уточнить, почему он такой вариант предложил
Evgeniy
Потому что доверился мне, я ему сказал что обрыв точно у проца Ошибочно предполагая, что резистор подтяжки возможно установлен в корпусе микросхемы
Anonim
понятно, будте внимательнее)
