Парни, всем привет. Подскажите У меня 6 плюс мучаюсь уже 4 часа. Хрип в наушникам в Музыке. Думал все будет относительно просто как всегда Шлейф, коннектор, обвязка, соединение в плате до кодека, кодек Усилитель. Все было заменено. Проверено от разъёме до кодека. С усилителя до кодека. На холодно плате, на тёплой. Фл и катушки были заменены. Фильтрующие кондеры были заменены. PP_CODEC_VCPFILT_A, PP_CODEC_VCPFILT_B, PP_CODEC_FILT_A, Кз нет. Что я упустил. Подскажи пожалуйста
Комментарии: 50
Pavel
А кодек менялся?
Anonim
Ещё раз прочтите пожалуйста
Anonim
Пожалуй остается только проц
Pavel
Проглядел)
Anonim
А мне кажется вот, питания где то нет.
Anonim
Ну еще можно с емкостями поиграть
Anonim
Все есть!!!!))))
Anonim
Так значит все должно работать!!!!!))))
Anonim
Не работает.
Anonim
А лучше поменяй кондеры
Anonim
Парни, все было заменено. Писал. Зачем одно и тоже по сто раз писать)
Anonim
Ну значит проц Тему можешь закрывать
Anonim
Вы что одни тут?) Тему закрывать рано. Просто так сдаваться не буду)
Anonim
Брат ты проделал всю работу,ни чего не осталось,осталось к шаману отнести на ритуал
Anonim
Вафля/ПО/ проверить связь проц кодек. Если память не изменяет там 4 блока по 4 шины Если бы вафля садила, ещё бы что-то не работало по звуку. Но как вариант
Anonim
А лучше в сервис отнести, пока скорее жив, чем как всегда
Anonim
У тебя приколы не смешные друг.
Newalyashka
Вай фай вообще к кодеку не имеет отношение )
Anonim
Во время звонка. Соц сети. Слух, полиф. Все работает. По обновлено. Ты тоже скажи что в сервис надо мне отнести
Newalyashka
Выходит искажение только при воспроизведении аудио в наушниках?
Anonim
Сразу цифра без цапа?)
Anonim
Ага.
Anonim
В любой не понятной ситуации меняй тристар! Менял?
Anonim
Ты знаешь, мне мастер который позвонил, попросил сделать. Спросил может Тристар
Anonim
А прикинь тристар
Anonim
Для прикола щас похоже поменяю)) вместе с ним и тигриса
Anonim
А проверь наушниками lightning
Anonim
С этими
Sergei
На самом деле. Проверьте с лайтинг наушниками и беспроводными.
Anonim
Работает
Sergei
Таким образом сможете хоть локализовать неисправность. На шахе был треск в ушах изза одной штуковины. Ща
Sergei

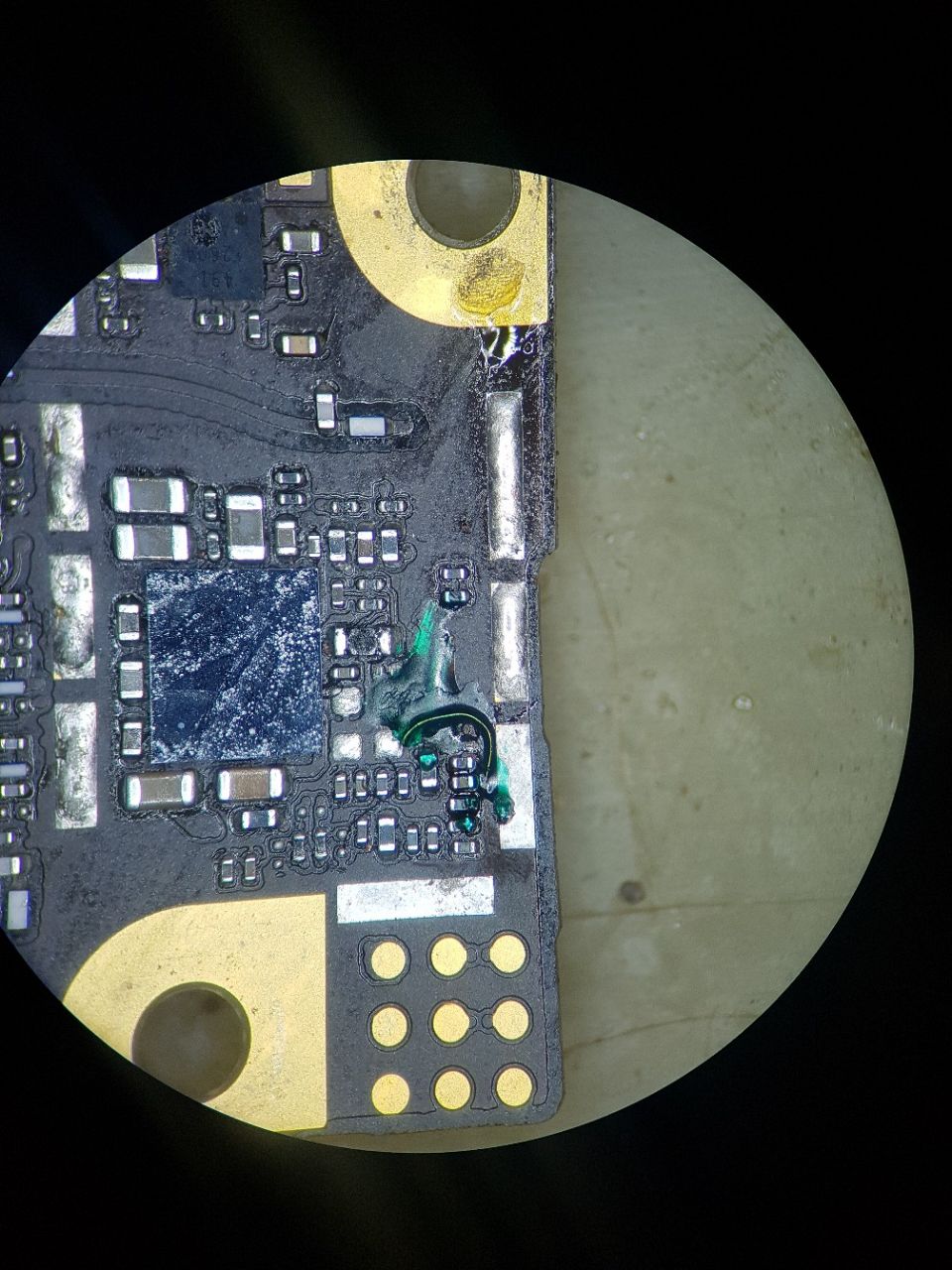

Вот изза такой темы уши трещали:
Anonim
C1032/c1033
Sergei

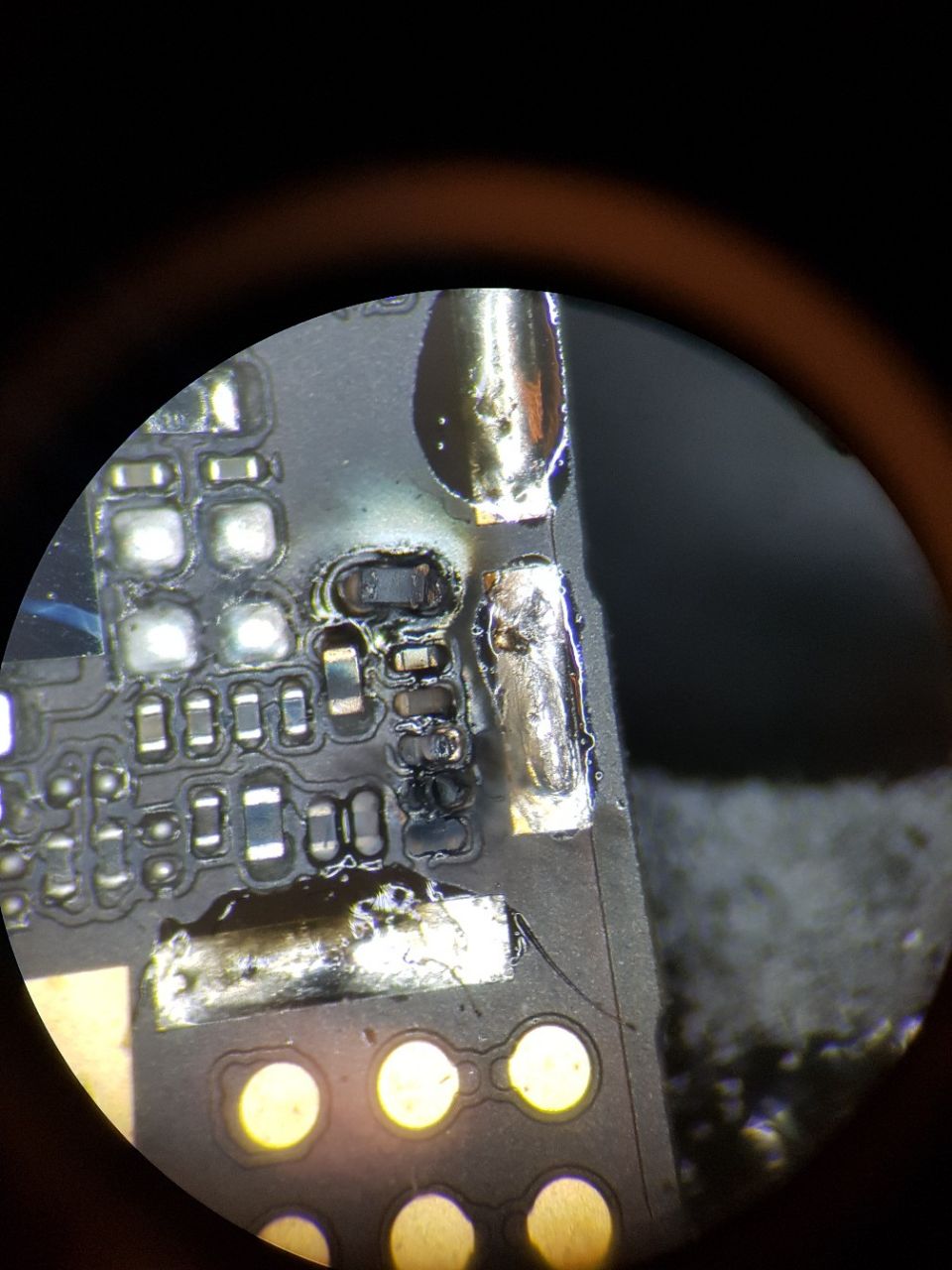

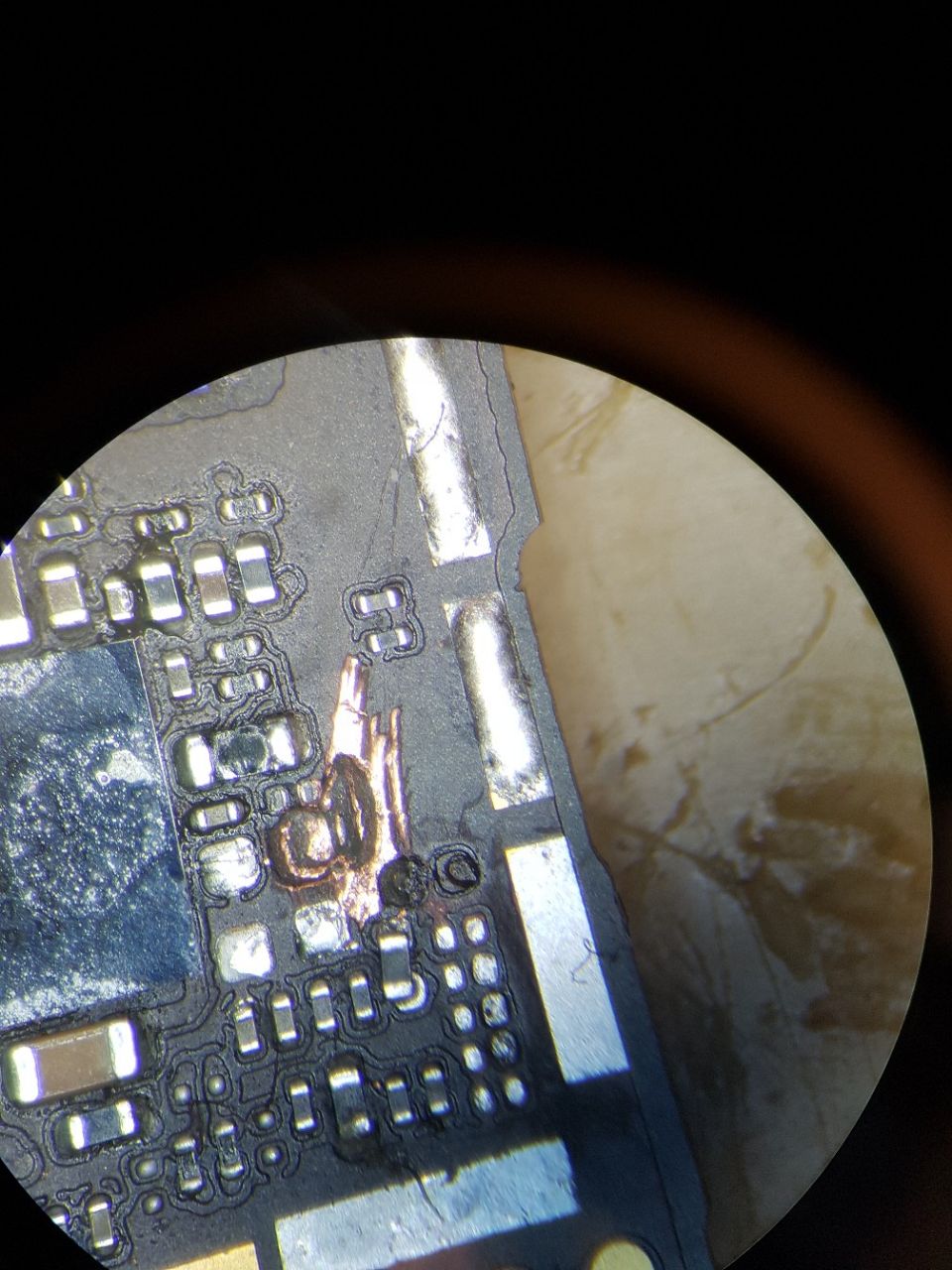

Фильтр до кодека так гарнул, что сжег дорогу под пятаком. Пришлось в 3й слой вковыриваться рядом Причем работало одно ухо сначала, а периодичпски трещало. Фильтр другой поставил, всю чернь махнул - всё работало, но трещало. Копнул в пятак - там труха. Вскрыл слой, запялся - всё четко Попробуй для теста эту линию выкинуть напрямую проводом от кодека до коннектора разъема зарядки. Вот тупо для теста.
Anonim
У тебя на фото 6 Айфон вроде. Какую шина в итоге это
Sergei
Да. Обычная 6. Что за линия - не помню уже..схему смотреть надо. Глянь по элементам. Чтото гарнитурное) Ибо у меня ощущение, что у вас в первую очередь надо локализовать виновников. Тут у вас ряд элементов - чтобы заработало - вам нужны проц - кодек - куча мелочуги, дорог в слоях и док коннектор с разъемом зу. Фактически нужны 3шт: Проц. Кодек. Разъем. Остальное не так важно, и без него должно норм работать. Чувство такое, что гдето хилый контакт/недообрыв, потому и трещит под нагрузкой. Вот потому и предлагаю оставить 3 важные штуки: проц Кодек Разъем. От кодека кинуть втупую огромную мычку до разъема, ибо линия большая, идет через всю плату и полуобрыв в слоях(либо на переходах) словить могла
Anonim
Напишите пожалуйста шину
Newalyashka
Нижний шлейф еще попробуй
Sergei
Лайтинг уши цифровые отрабатывают проц кодек тристар. Беспроводные - проц кодек вафля.
Newalyashka
Уверен друг, не надо мне тут рассказывать что такое цап/ацп)). Кодек общается с процом по i2s, скажем так шина для передачи аудио, протокол i2s схожий с шиной с spi, они близки друг к другу. И вай фай общается с процом по pcie шине, всей остальной обработкой данных занимается проц)) Кстате может
Sergei
Но не в iphone 6
Newalyashka
А с другими что не так?)
Sergei
Там же не pciE )
Newalyashka
Почему нет?
Sergei
Так писие же с se 6s идет
Newalyashka
Даже если он по юарт общается какая разница?
Sergei
Кстати. Заценил, да? Пропер фичу с тем стабистором и кондером на ноуте где трекпад не фурычил. Стабистор в печь, кондеры по номиналу от даташита, а трек пад залипал изза кривых китайцев, которые площадку под толкатель кнопки в топкейсе сделали чуть толще, изза чего кнопка влипала) Сточил 0.5мм и как новенький))) Мораль всей басни такова, что когда долго над чемто думаешь, и нифига не выходит - надо идти пить вискарь. Тогда придет озарение
Anonim
Уверенно сказал? А как звук на бт идёт?)
Anonim
Проверь емкости на входе и на выходе
