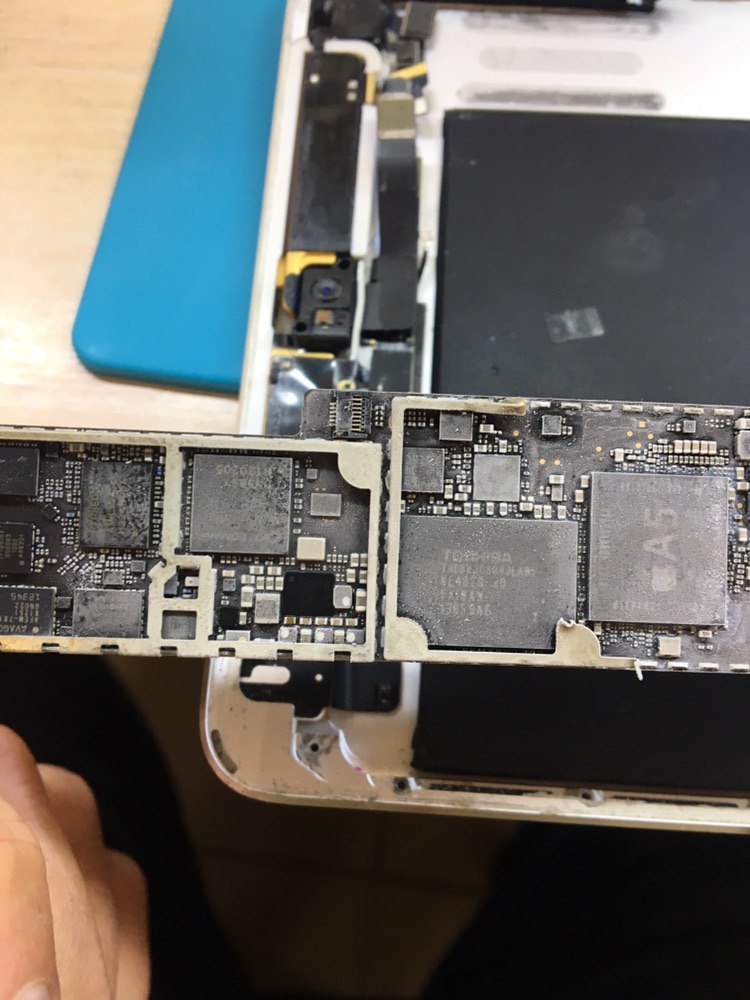

Доброе. iPad mini 1. Уже второй с той же делемой. От лбп сразу кз , фризер показал эти две микрухи. Когда первый пришёл , снял их, кз осталось. Я так пол платы снял, и кз не ушло. Тут так же скорее всего будет. Сталкивался кто?
Доброе. iPad mini 1. Уже второй с той же делемой. От лбп сразу кз , фризер показал эти две микрухи. Когда первый пришёл , снял их, кз осталось. Я так пол платы снял, и кз не ушло. Тут так же скорее всего будет. Сталкивался кто?
Комментарии: 34
Sergei
сначала я бы разобрался какой микр за что отвечает. а потом просто поменял бы сам микр эти две - это какие?))) по схеме если смотреть. как я понял - это кп модема у вас чудит. смотрите в схему по ветке вцц мейн
Vladimir
Да, это питальник модема. Просто такой уже был. Я на нем снял все что можно. И все равно он был в кз. Может что то типовое.
Sergei
схему то смотрели? кто у вас еще на вцц мейн сидит? кз глухое?
Vladimir

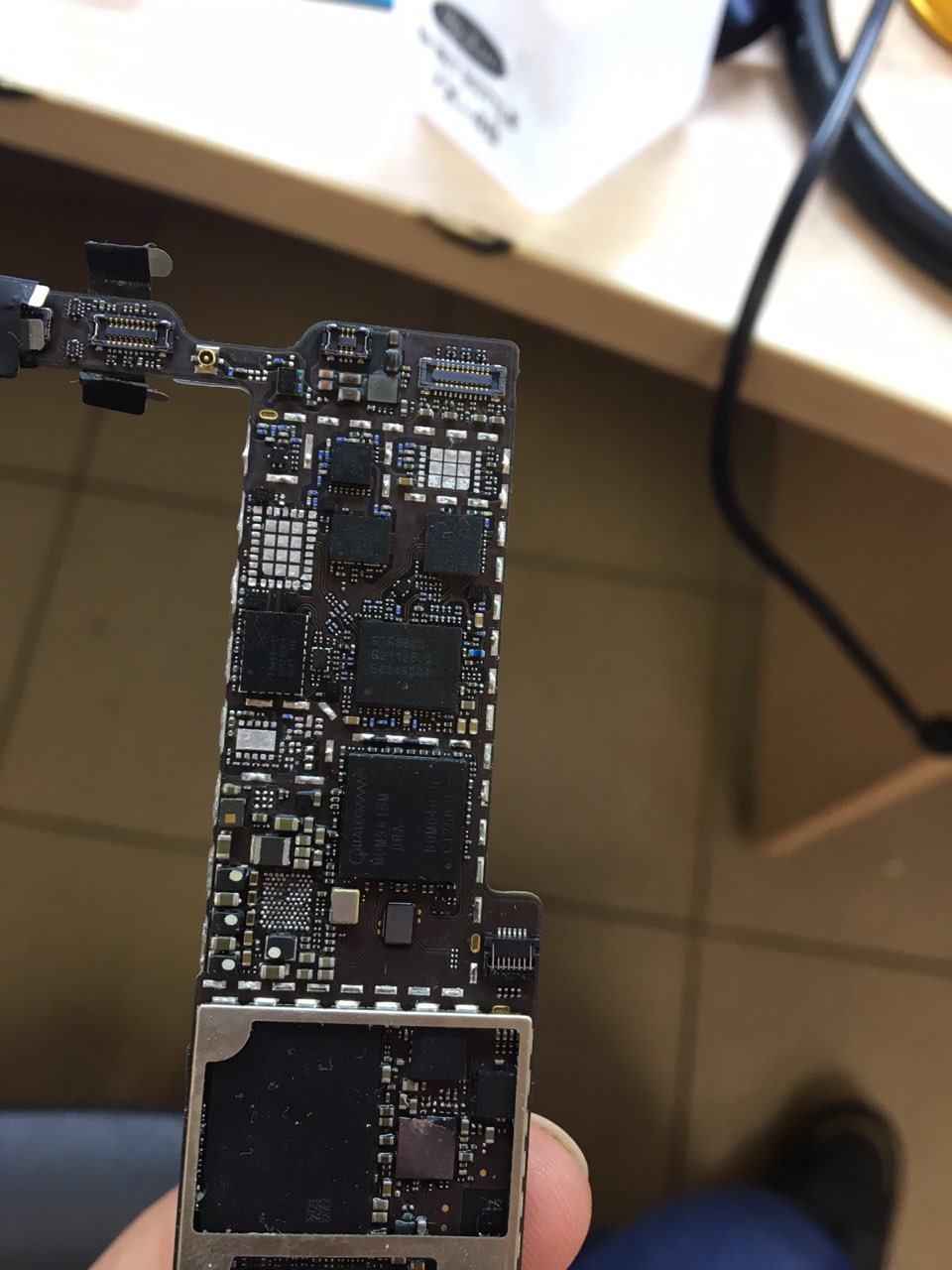

Это предыдущий, на нем до сих пор кз Одну снял, пошла следующая в кз.
Sergei
ну шлепните туда 4А..найдете)
Vladimir
Ага, нашёл, снял и пошло дальше.
Sergei
та всмысле?) значит не нашли) Какой ток кз на 4в?
Vladimir
2.4 v
Sergei
еще раз. какой ток потребляет (Амперы) на каком напряжении ( Вольты)?
Vladimir
Тфу, я не 4 вольта прочитал, а 4 а. Лбп, 2 ампера 4.2 вольта. Запитываю через разъём акб. Сразу ест 2 ампера , вольтаж падает до 2.4
Sergei
купите нормальный лбп до 5А , или акб подключите(банку). Тогда проблемы не будет с поиском)
Vladimir
Да могу и 5 вольт подать, там ограничение просто выставленной
Sergei
чето мы на разных языках разговариваем. Давайте мы включим разум инженера и прочитаем еще раз:)
Vladimir
У 5 ведь такая же распиновка акб? Тыфу, 5 ампер
Sergei
ну сделайте ограничение на 4А и ищите кз)))) с таким потреблением у вас 99% пробит 1 кондексатор какойто. берете схему. тычете в вцц мейн. все кондеры подсвечиваюися. жарите в плату 4в 4А. брызжете фризером, а лучше разливаете спирт и смотрите где он булькает/либо гно плавает быстрее. Смотрите в места где стоят именно кондеры по вцц мейн.
Vladimir
Ладно, просто кончиться это тем же, что и на предыдущем. Так как кондеры в обвязке не звонятся, а после съемки очередной микросхемы, греться следующая
Sergei
прочитайте сообщение выше)
Vladimir
Окей.
Roman
Уговорил
Sergei
У вас проблема в 1м пробитом конденсаторе, который надо просто найти и выкинуть.
Vladimir
Кз не было. По этому его и найти было не реально. Просто коннектор от 5 не подходит к ipad , а я даже не посмотрел полюсовку. Моя вина, сор.
Vladimir
Да блин, у меня WiFi версия только. Есть возможность скинуть симочную?
Vladimir

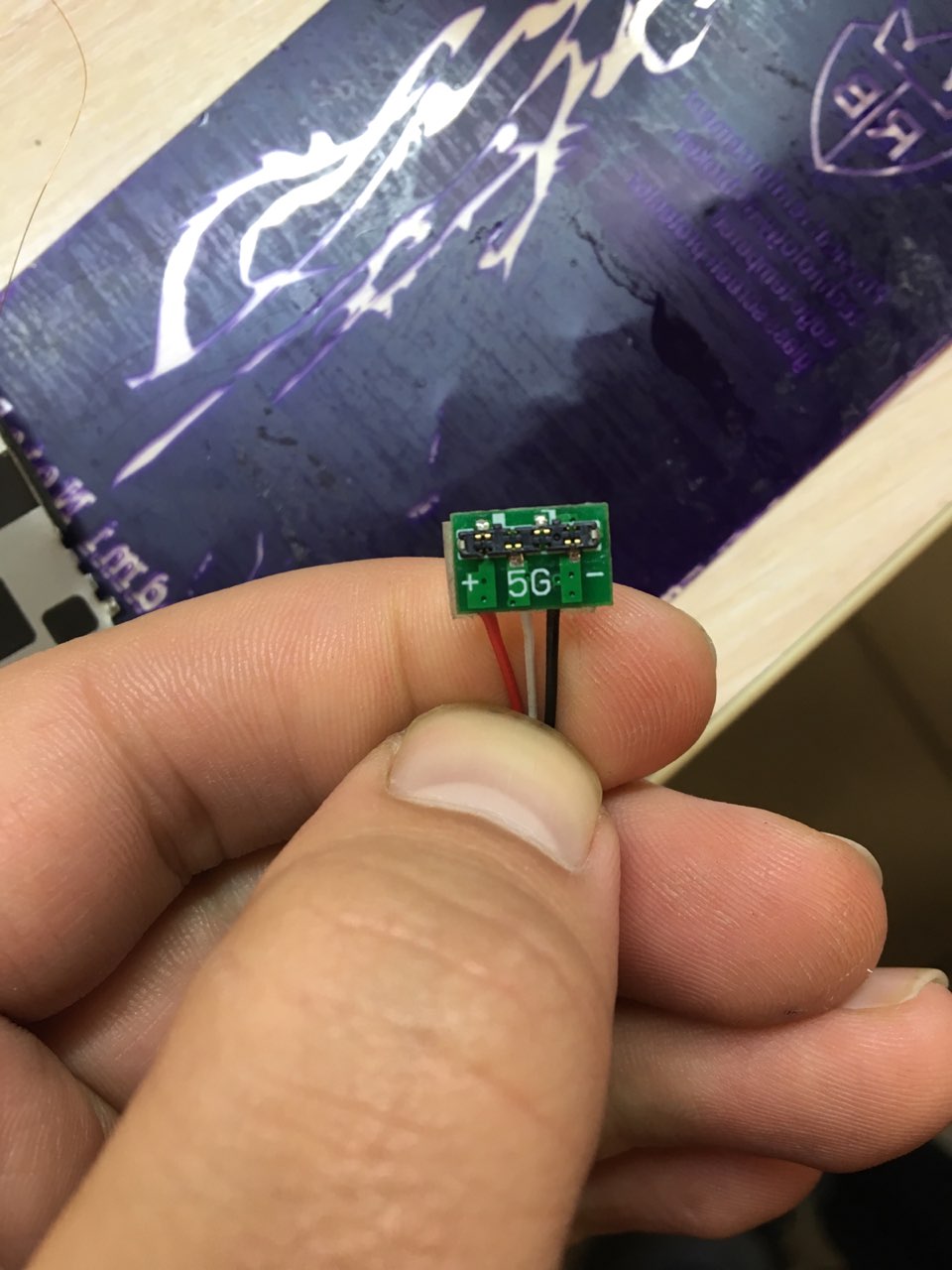

В общем кз потому что этот кабель не совместим с айпадом
Roman
Переткни в блоке красный и чёрный. Поменяй местами и всё будет соответствовать
Yuriy
Нет Ищешь линию Майна, заливаешь все фризером, один провод на минус, второй на майн, и смотришь какой кондер пробит Сковыриваешь его и наступает счастье, ну или если что посерьезней, то меняешь элемент Она у них зеркальная Ахах, прочитал дальше сообщения и понял что зря тут все расписывал, парень, аккуратней в след раз, смотри распиновку)))
Vladimir
+ Буду внимательней) iPhone 6. Изо нету, подсветки нету, комп не видит. Сказали, что часто скидывали акб.
Sergei
муль в зубы и замерять падения на коннекторе также мульт в зубы и делать первичные замеры по коннекторам
Istore
А падения на корректоре можете скинуть ?
Sergei
Нажимаем Три Точки в верхнем правом углу. Поиск. Падения айфон 6
Istore
Падения все показывает. Только почему то практически все они занижены. Возможно мульт мой гавно
Sergei
все - какие все? По полсветке аноды катоды на месте? 5.7в подымается? мипи все на своих местах? если зажать кн домой, воткнуть шнур - в рекавери валится? комп в рекавери видит? В форс дфу свалить. комп увидит? В рекавери изо есть? реакция на шнур есть? нормально заряжается? есть ли 5в/3в на тристаре? айфон 6 - тристар под компаундом - 85% отбил напрочь - перекатали? мелочь вокруг коннектора зарядки от компаунда отчистить, что потерялось в отвале фильтра - помычить. Вокруг коннекторов диспа компаунд весь убрать, что поотваливалось - поставить назад. Проверить появляются ли все 5.7В. И вот после этого написать сюда сначала что вами сделано и дальше разбираться. бога ради прошу прощения. не вам))) но сути дела не меняет. там компаунд есть. его счистить. и посмотреть все фильтра по Arc драйверу и его питанию по 1.8. Кароч, убедиться в наличии всех запитывающих напряжений если прям всё всё на месте и Ок - убедиться, что вы нормально уложили шлейф и нормально его пристёгиваете, а не со смещением
Nikolay
Золотые слова, золотой ты человек Сергей Бинидиктович
Roman
Ты по-моему диагностику пропустил)
Sergei
просто в обвязке питания кпбб кондер какойто вышибло, а вы дергаете всех подряд)
