так, я всю схему в кикаде накидал, теперь надо переходить к разработке платы? как это правильно сделать? у меня есть вектор платы (она будет гибкая и должна быть хитрой формы) как его заимпортировать? кстати, что такое annotate? они имеют в виду, что я должен сам пронумеровать комплектуху платы? разве это нельзя сделать автоматически, как в eagle?
Комментарии: 17
Maxim
Нет, просто операция по нумерованию Так-то оно автоматом идет, разумеется
Piglet

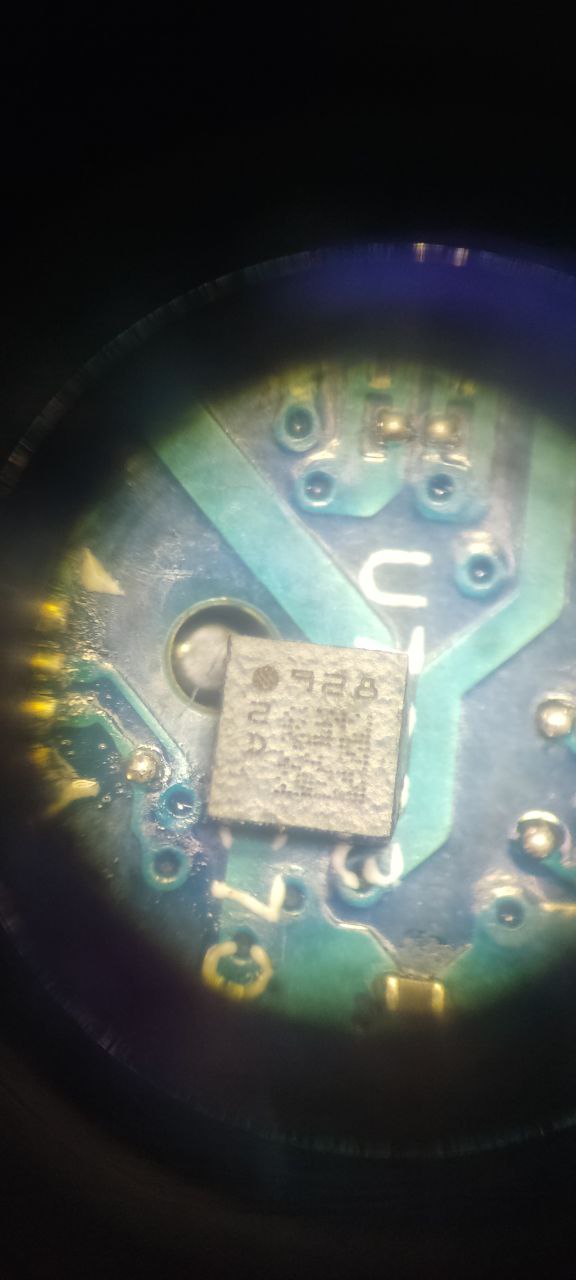

Подскажите, вместо IRFHS8342PbF можно поставить AON 4430? Не могу понять по току нормально или нет
Kaktys
этот круче по RDSon
Piglet
А по току?
Kaktys
кто меряет MOSFET по току ?? это самый бесполезный у них параметр
Piglet
насколько мне известно, если поставить мосфет по току меньше заменемого, то он не выдержит Или это не особо важно и можно ставить?
Kaktys
он не из-за тока не выдержит, это для биполяров ток важен, так как у них падение КЭ более менее постоянное, а у MOSFET - RDSon и следующая из этого мощность потерь на нем
Th0r
он не выдержит если перегреется, а нагрев зависит от тепловыделения, а тепловыделение при одинаковом токе зависит от падения напряжения. а падение напряжения на мосфете зависит от его сопротивления (Rdson)
Kaktys
и вообще их очень редко как по току так и по пощности в максимум загоняют
Ruslan
Как включить, а то у меня везде R? C?
Maxim
Когда заходишь в проставление корпусов, оно аннотирует
Byte
Не.
Maxim
Ну сначала не, а потом-то автоматом, как в кнопку тыкнешь
Byte
Можно :-)
Byte
Инструменты — обозначить компоненты R12 DXF импортируется легко. https://hackaday.io/project/7431-the-kicad-central/log/50436-importing-board-outlines-tips-and-tricks
Ruslan
Понял Обозначил Как рисовать не отверстия, а площадки для SMD?
Byte
Ээ… футпринт создать.
