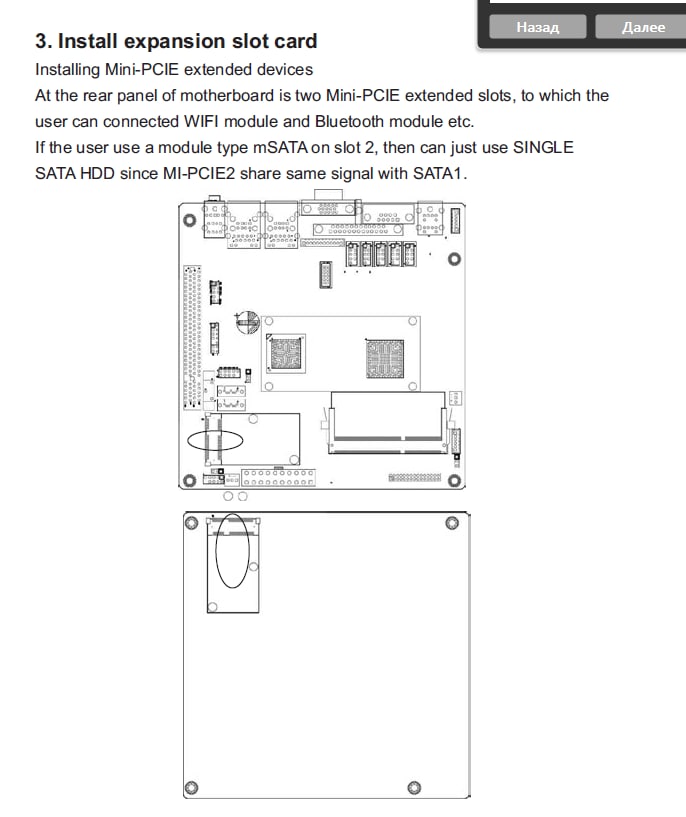

Добрый день. Народ кто подскажет про мытарства с mpci-e интерфейсом. По документации материнки умеет работать с msata, попытался через переходник msata- > ngff подрубить ssd с интерфейсов m.2 (sata), мать не увидела. Стал ковырять, смутило что линии PERp0 и PERn0(23,25 пин), дают какое то сопротивление на землю, PETp0 и PETn0(33,31 пин) пустота. Стал отслеживать линию, нашёл что на линии последних стоят конденсаторы. Показалось слегка странным(т.к. подумал, что только на одной линии должна быть такая схема). По документации материнки, данные выводы так же имеют переключение в режим работы как sata, возможно какие то конфиг ноги надо на землю притянуть чтобы контроллер матери перешёл в режим работы как с сата? мать Giada D525/D2600(аналог D2700). Кто нибудь подскажет?
Комментарии: 8
Mirovoe
А она сама могёт?
Igor
якобы да. Не могу сказать, доков на d2600 нет. d2700 более старшая модель, чуть изменена конфиг платы, и чуть постарше проц. Остальное копия. И выход подписан как msata
Mirovoe
Подписано может быть как угодно....
Igor
Не спорю. Верю. платформа одна. тот же SSD а переходнике Sata to ngff - прекрасно работает.
Mirovoe
Не понимаю. Мсата или сата?
Igor

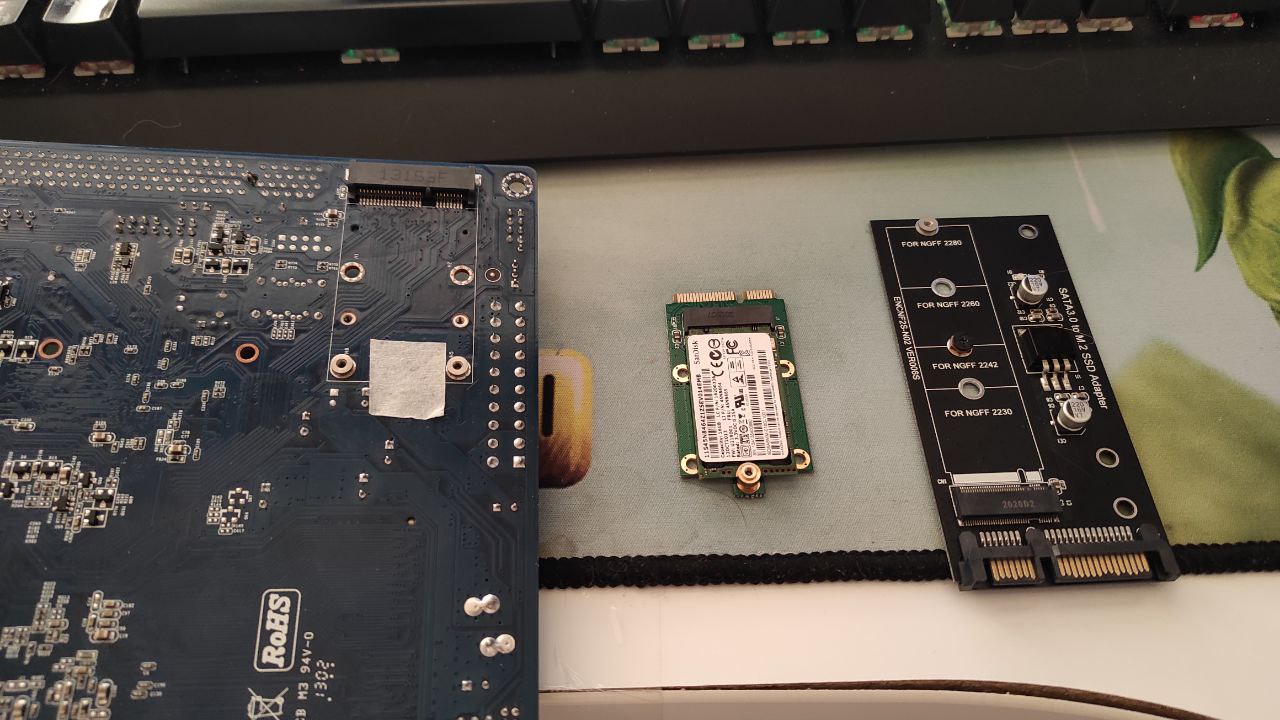

Средний в слоте msata не работает. Правый при подключении этого же ссд через sata работает. Так что ссд точно умеет в сата играть.
Mirovoe
Тема тяжёлая,на hp 6720 попробовал и не осилил. Там где-то описание есть в МС поддержка устройств и могёт или нет мсата,ибо физически разъем одинаковый
Igor
Там есть еще один косяк, вчера обнаружил, проц сколот, не уверен на атоме куда эти линии идут на проц или в хаб. В общем заказал переходник mpci-e на 2 sata. Думаю заведется, если нет, значит скол проца виноват. Wi-Fi карты заводятся, но они походу по usb линии цепляются. Придется видимо через 2 переходника ссд подключать. (NAS кулибничаю)
