Комментарии: 9

1. Vasil

   • 27.03 2021 06:09:51

   Ты сам придумал?

   • Aleksandr

     • 27.03 2021 06:49:50

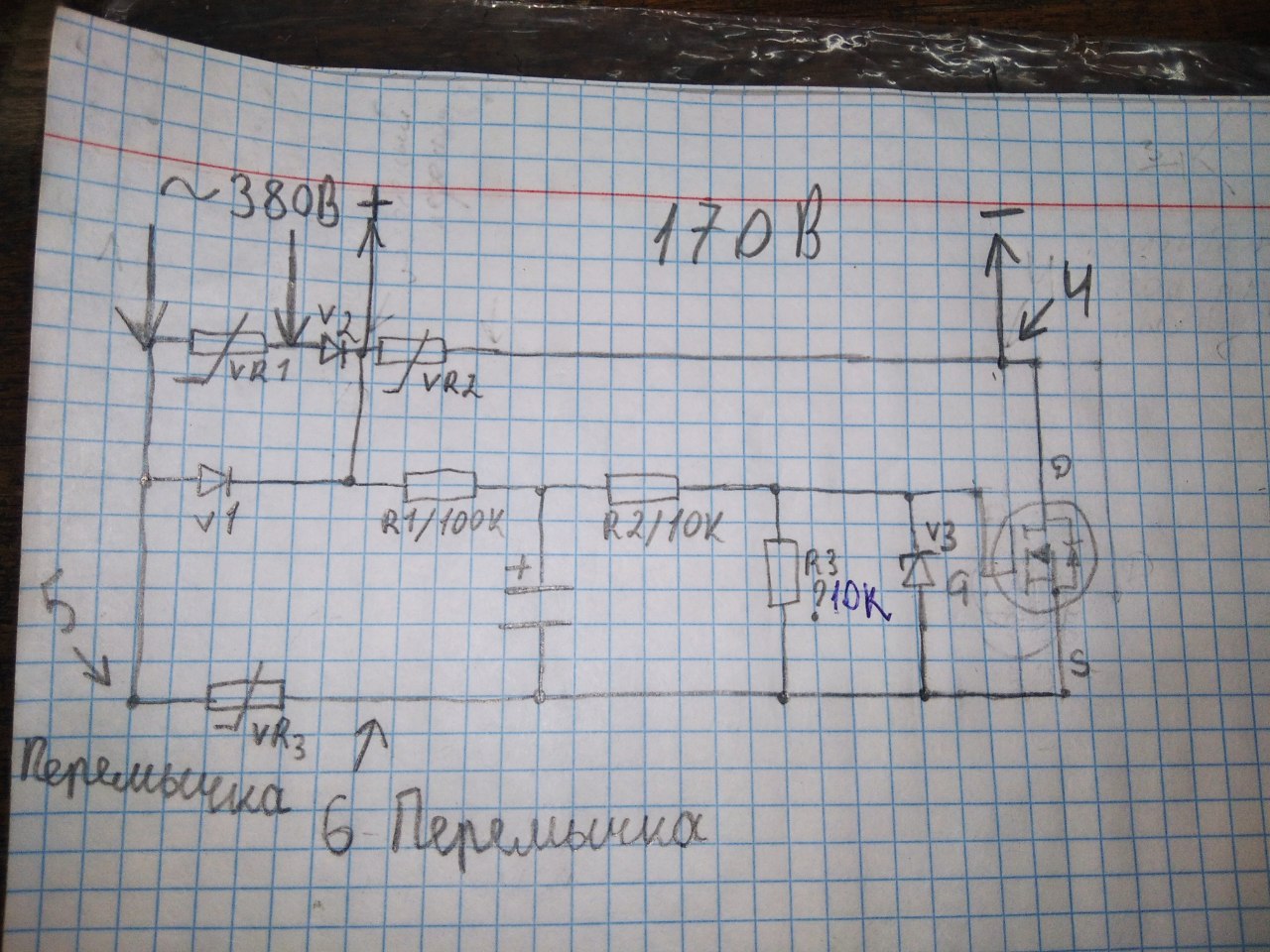

     Нет, заводское устройство , выпрямитель для тормоза электромотора

     • Vasil

       • 27.03 2021 06:54:08

       Ну оно работать не будет. У тебя полевик на VR замыкается, что явно не как задумано.

       • Aleksandr

         • 27.03 2021 07:11:19

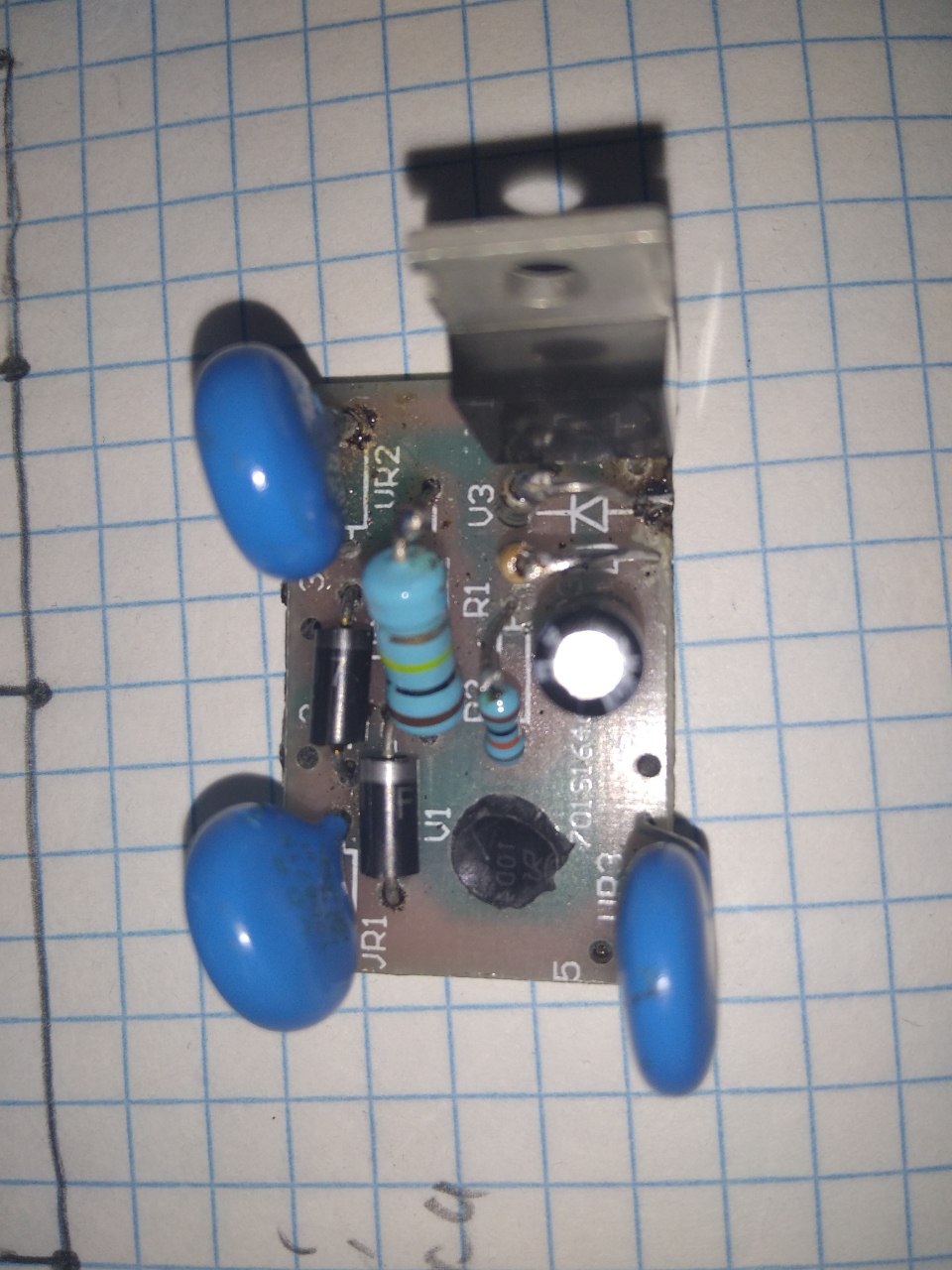

         Так оно работало , сгорел полевик и диоды пробило , заменили, но плата была в эпоксидке , и всё откололось при освобождении от эпоксидки, поэтому принесли плату и провода отдельно , но схема 100% по заводу Очень странная, поэтому разобраться не можем , кого не спрошу , все в замешательстве

         • Vasil

           • 27.03 2021 07:18:56

           Посмотри схему на N-канальном транзисторе для мотора. В текущем виде точно никуда не годится. Она при подаче питания будет открываться и всё.

           • Aleksandr

             • 27.03 2021 07:30:44

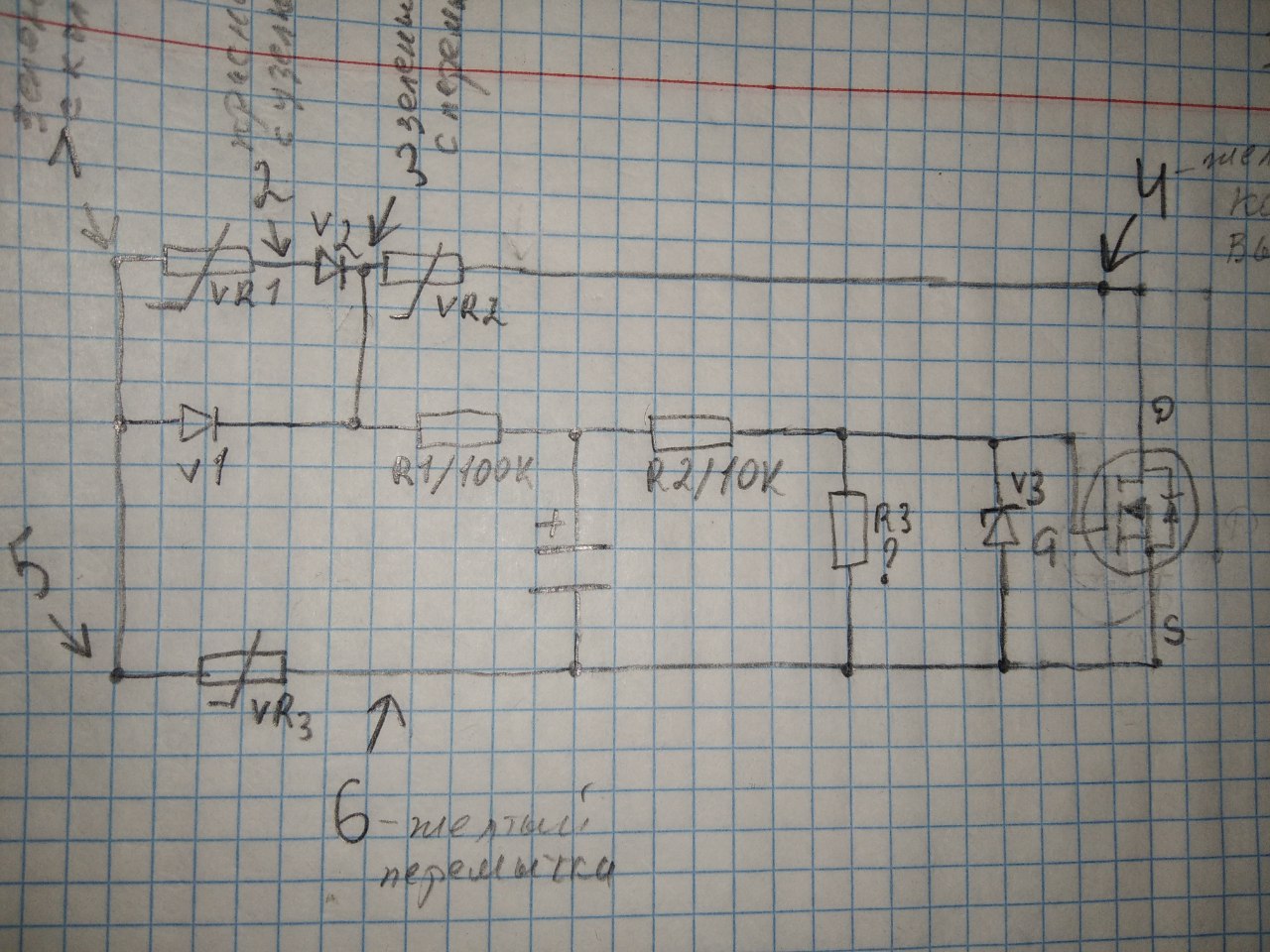

             На схеме всё точно так как на плате





             • Vasil

               • 27.03 2021 08:27:44

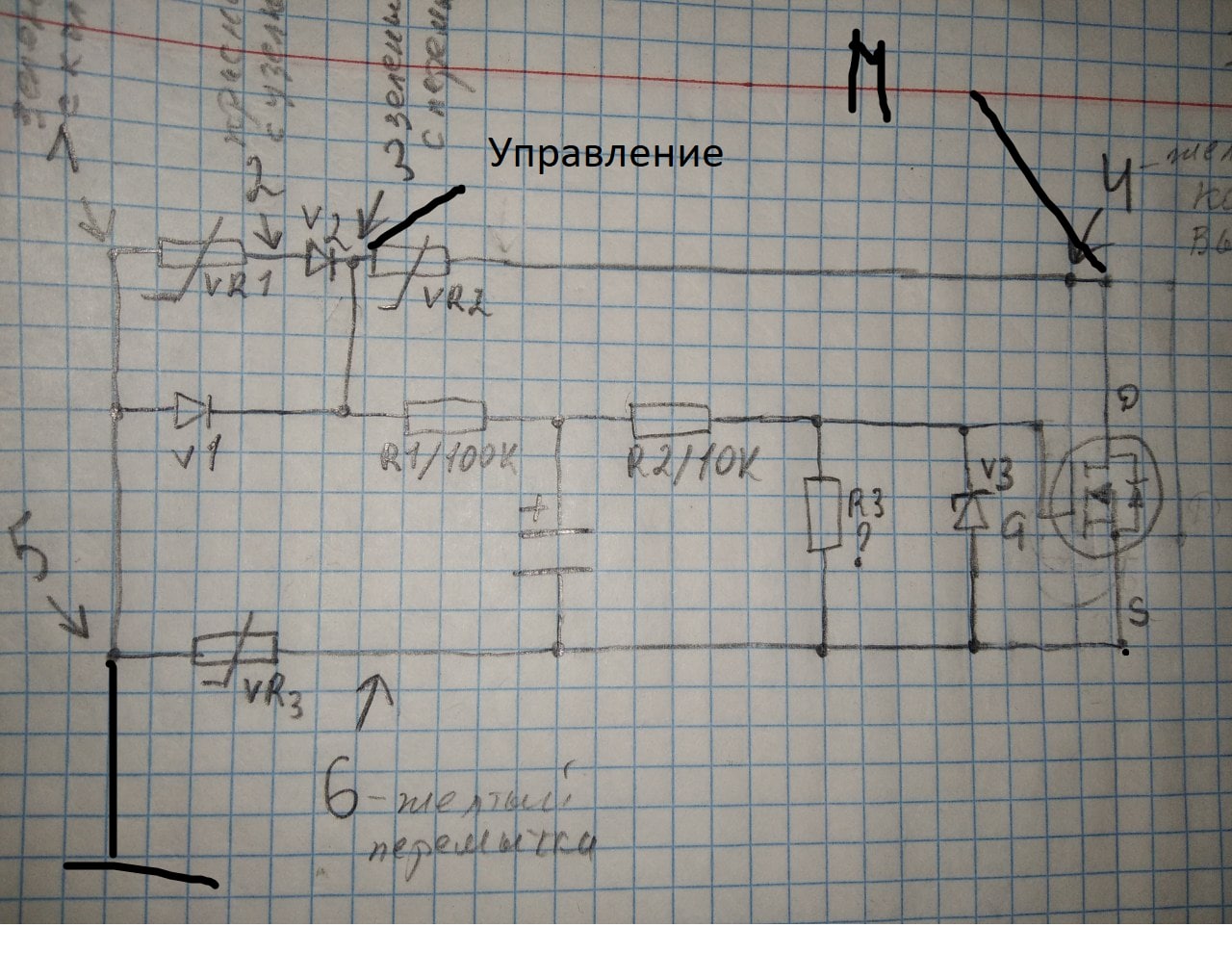

               А почему вы решили, что это транзистор-то? Ног сколько? А, вижу. Варисторы. Мб как-то так, хотя конденсатор смущает, конечно.



               • Aleksandr

                 • 27.03 2021 09:48:14

                 Вроде так

2. Anonim

   • 27.03 2021 12:14:12

   По тому и сгорело, а как работала не понятно. Вероятней всего линия питания отдельная и не факт что даже 230 На практике видел кучу раз, когда народ ни хрена не знает, а лезет на монтаж, в тормозных муфтах постоянно не то подключают. Начинай с названия
