В принципе приблизительно знаю куда копать, НО, предложите свои догадки. Сплит система lessar. Внутренний блок. При отключении с пульта, сам блок выключается (в режим standby ) но не отключается крыльчатка (она же белечье колесо) продолжает крутиться бесконечно пока не обесточить. В чем проблема?
Комментарии: 38
V159
В реле или транзисторе которая включпет крыльчатку Так же проц может быть неисправный
Gerrrain
Там реле, тож первая мысль была что залипло, но тогда бы крыльчатка крутилась бы и при включении в сеть, а этого не происходит
Gerrrain
Проц отрабатывает стабильно и режимы переключается и холодит и греет и все функции работают
V159
И работай с тем узлом куда она тебя выведет
V159
Копать тут и не надо, отследи от провода крыльчатки куда она идет
Gerrrain
На реле
V159
Релём что управляет?
Gerrrain
Я так понимаю, что есть какой-то транзистор которы и подает питание на катушку реле, но как узнать правильно ли он работает
Vasil
Это вообще пиковый ток Схему открыть
Gerrrain
Service manual искал, в сети его нет
V159

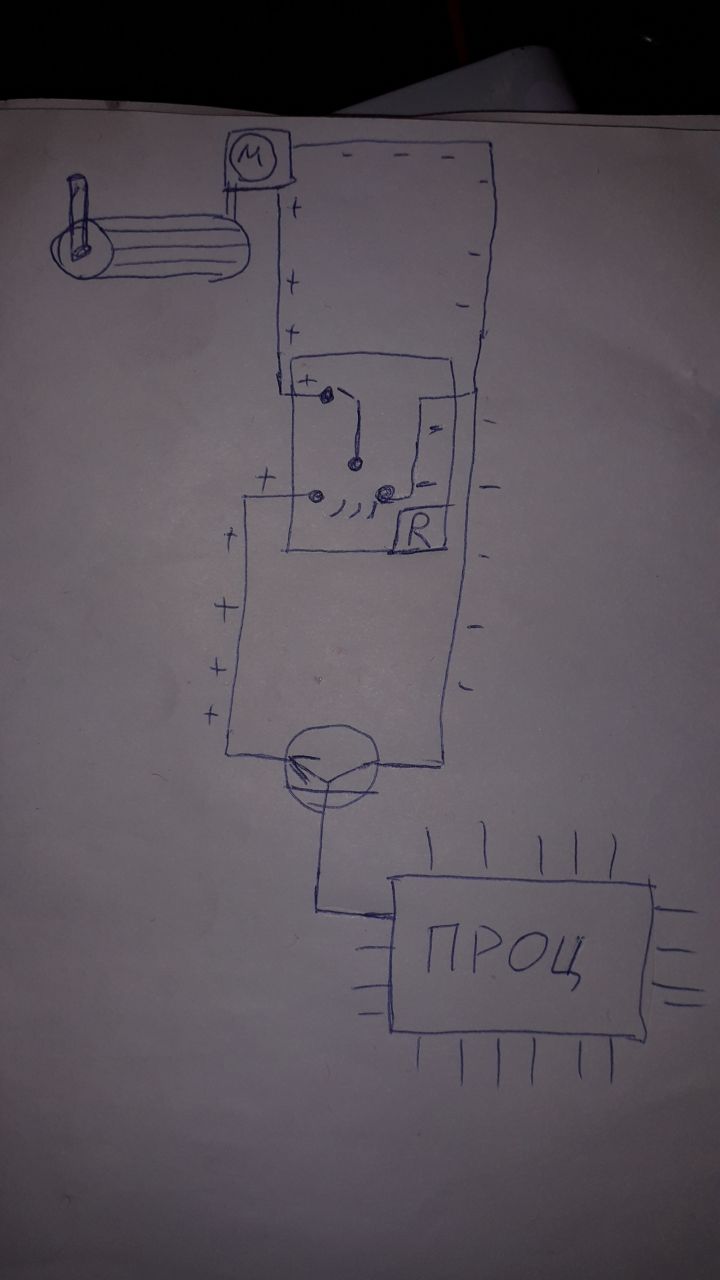

А нижи пиковый ток при импульсном режиме? Если есть пиковый, а рабочий где прописан чет я опять не догоняю Щас я зарисую...
V159
Сейчас хотябы понятно?
Gerrrain
В общих чертах, я так себе и представлял.
V159
Ну вот - ебош этого пидара и все
Gerrrain
То есть может быть неисправен либо сам управляющий транзистор либо что то в его обвязке что не дает ему закрыться
V159
Как вариант
Gerrrain

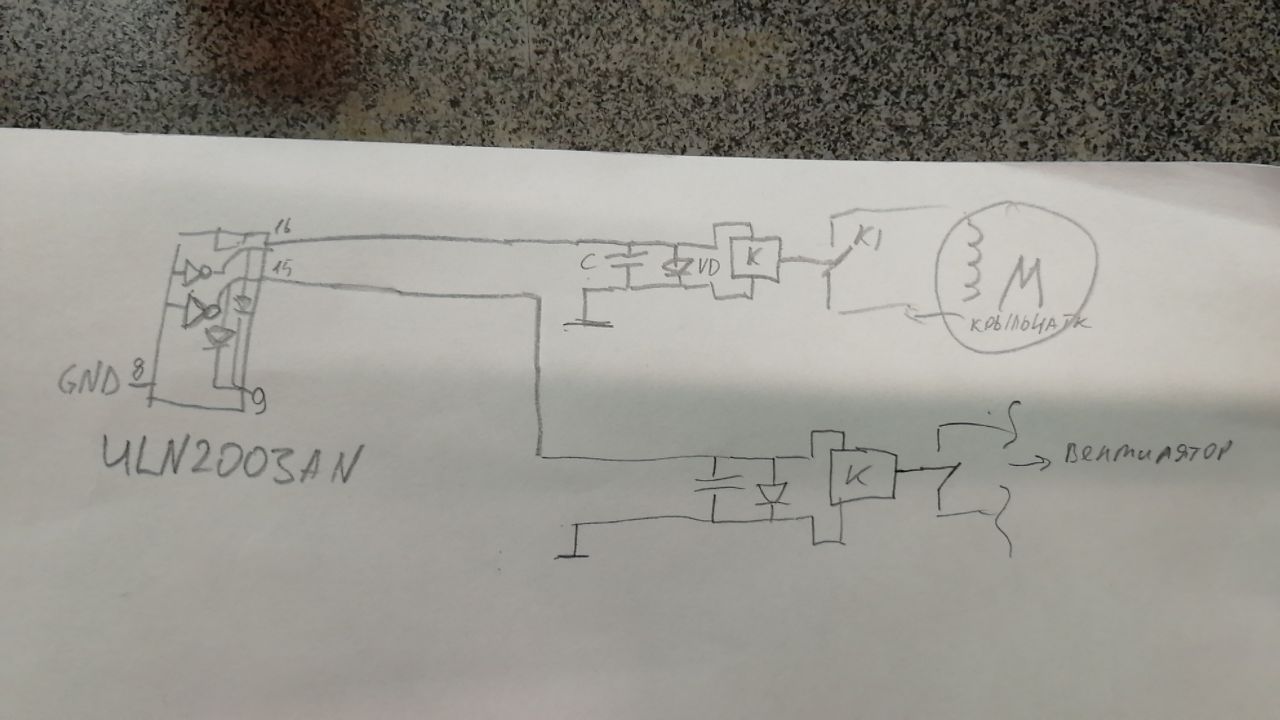

Вырисовывается вот такая схема По идее ни диод ни кондер не могут сильно повлиять на работу реле, диод нужен для шунтирования ЭДС реле, а кондер для разрядки заряда обмотки Только вот если диод мертв, тогда мог выйти из строя канал микросхемы
V159
Кислотой тогда Крыльчатка может изменять обороты?
Svyatoslav
Ок. Сейчас поменяю флюс и потом еще попробую кислотой. Посмотрим, может что изменится
Anonim

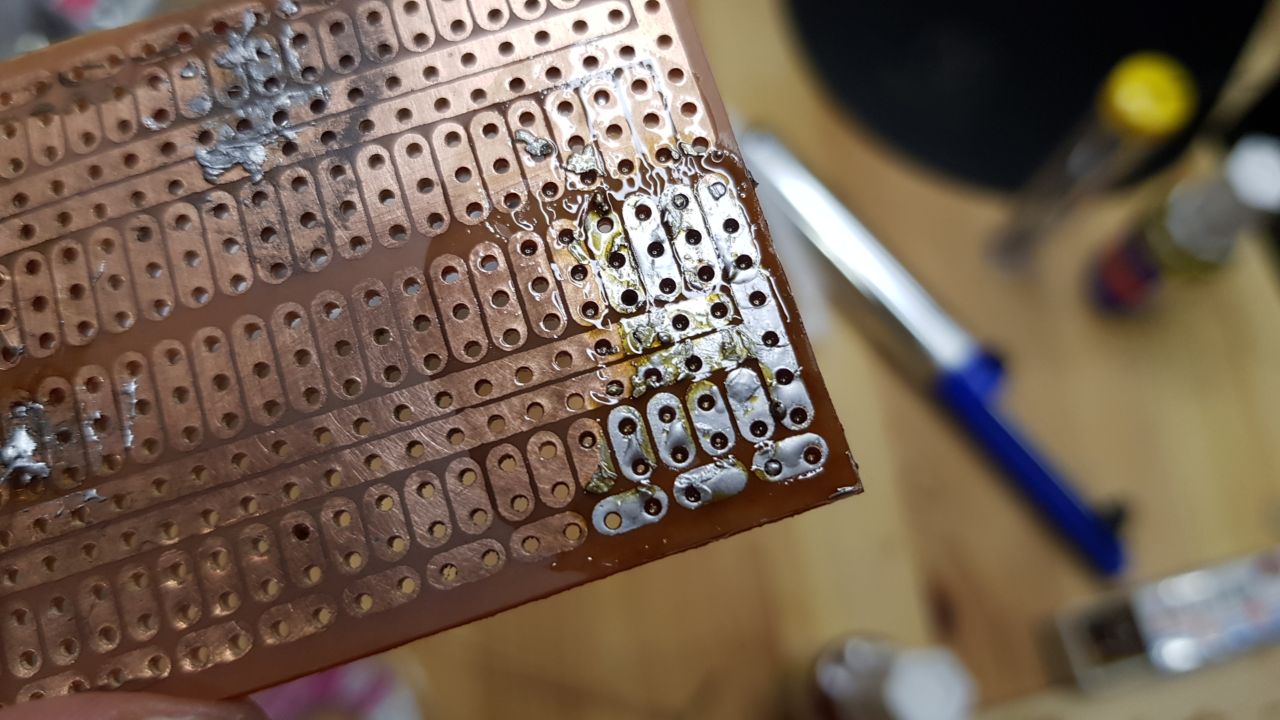

Точно, кислотой. А потом окажется, что макетка покрыта электроизолятом
Gerrrain
Ну вообще да
V159
А это что значит?
Gerrrain
Значит включает её не реле
Gerrrain
Куда дальше копать?
Dmitriy
Всем привет Ребят, думаю прошивать блоки airbag Поможет ли кто с оборудованием ?
V159
от мотора вентилятора черти схему до сборки транзисторов
Gerrrain
Тут по схеме получается так, что эти два реле и изменяют скорость вращения вала мотора крыльчатки, просто включая или отключал доп сопротивление в обмотке. А вообще я померил напряжения на выходе uln2003 ,и оно остается на питание реле даже после выключения. Выходит что это uln2003 и виновата.
V159
унл что включает?
Svyatoslav
но через некоторое время припой уже не пристает к жалу и ничего не плавит
Anonim
Губка для этого есть, как перестанешь пользоваться ЛТИ-120 - сразу станет лучше
Gerrrain
Реле
V159
ПРОДОЛЖАЕТ КРУТИТЬСЯ БЕСКОНЕЧНО ДОЛГО
Gerrrain
Не, ну 10 минут я просто не вытерпел
Iur
ПОсмотреть чем управляется мотор крыльчатки, реле или симистор, возможно пробой или залипание контактов
Gerrrain

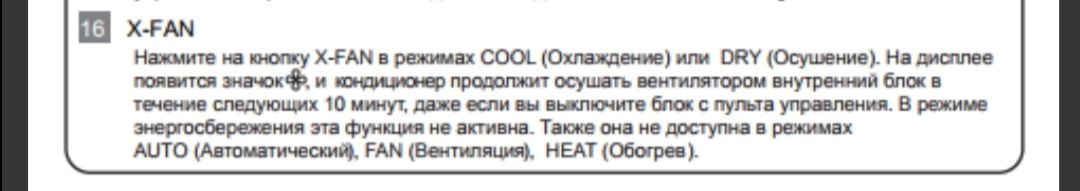

Спасибо за своевременную помощь, но все оказалось прозаичнее
Iur
прикольно
Gerrrain
Кто ж знал (
