ну хорошо, на не больших частотах это будет работать шикарно. А если допустим мне нужно измерять что то точно. Насколько большое влияние оказывает этот токовый трансформатор на сигнал? ибо индуктивность же должна возникать по идее в ТТ
ну хорошо, на не больших частотах это будет работать шикарно. А если допустим мне нужно измерять что то точно. Насколько большое влияние оказывает этот токовый трансформатор на сигнал? ибо индуктивность же должна возникать по идее в ТТ
Комментарии: 8
Sergy
это токовый трансформатор или напряжения?)
Ensem
да, ТТ всё, я кажись понял )
Sergy
тогда гармоники будут у тока нагрузки)
Anonim
ТН это
Sergy
частично влияние есть, + ещё характеристики сердечника, не все умеют в высокую частоту а чего на нём тогда 2mA:2mA ?
Ensem
Задам вопрос ребром, не зная тип сердечника можно ли предположить вытянет ли он частоты около 100кГц?
Sergy
думаю вряд ли, там наверное железный сердечник
Anonim

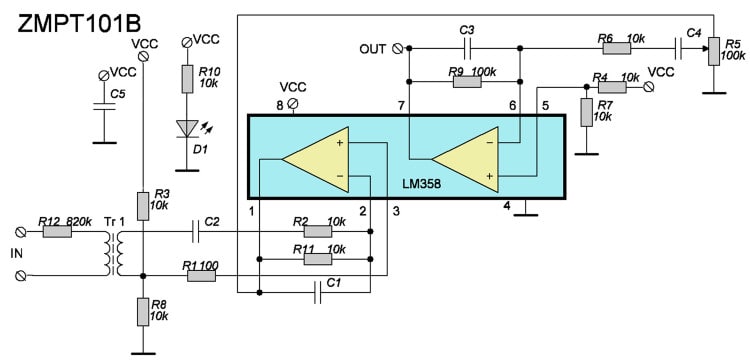

При помощи датчика ZMPT101B можно измерять переменное напряжение в бытовой сети 220 В и безопасно передавать показания на вход любого микроконтроллера со встроенным АЦП. Arduino модуль измерения напряжения, основан на маломощном трансформаторе. За счет которого показания не искажаются и полностью повторяют форму сигнала на выходе сенсора. Датчик безопасен, так как имеет гальваническую развязку от высоковольтного входа. Для калибровки показаний измеряемого напряжения, на модуле есть подстроечный резистор, при помощи которого можно довольно точно подстроить показания. Учитывая стоимость датчика, на сегодняшний день аналогов ему нет. Характеристики ардуино модуля ZMPT101B: Измеряемое напряжение 0 - 1000 В Напряжение изоляции 4000 В Ток обмоток 2 мА Напряжение питания 4 .. 12 В
