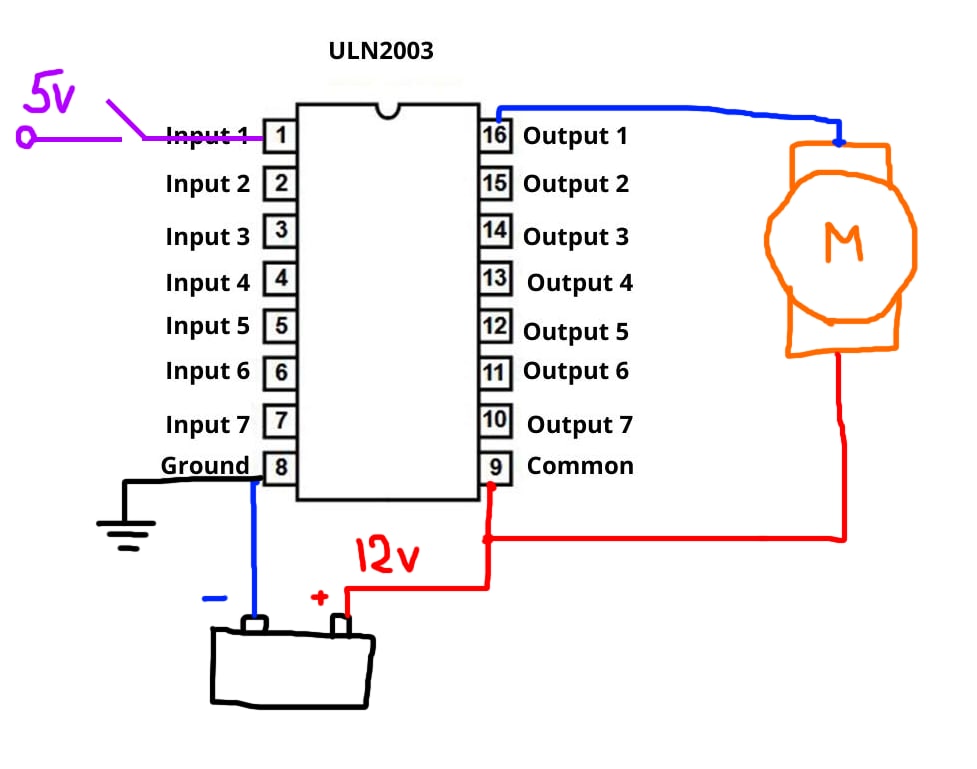

Вопрос по ULN2003, сборка Дарлингтона так называемая. И по обычному DC мотору, не шаговому. По такой схеме можно заставить по нажатию ключа Input 1 вращаться мотор в одну сторону. Если поменять подключение к обмотке мотора, то он будет вращаться в другую сторону. Как нужно его подключить, чтобы подавая на ключи сигналы, он крутился то в одну, то в обратную сторону?
Комментарии: 134
Dmitriy
Для реверса dc мотора нужен h-bridge И это не uln2003
Andre
можно ли на ULN2003 реализовать H-мост?
Dmitriy
Да. Берешь 4 улнки, два драйвера типа irf201 и колхозишь
Andre
четыре ULN... тогда наверное проще взять четыре биполярных транзистора и сделать обычный Н-мост? Я так понял, идея в том, чтобы целая ULN выступала как один транзистор?
Andre
Сейчас подумаю, может быть хватит двух ULN2003. Одна чтобы крутить в одну сторону, вторая чтобы в другую. Без дополнительных деталей.
Dmitriy
Вопрос стоял - можно ли. Ответ - можно. Вопрос как проще - не стоял Для в разные стороны нужен н-мост
Andre
Тогда 16 штук ULN2003 и два мотора. )
Anonim
Тебе зачем это все? На одну плату припаять?
Andre
Если вопрос о 16 микросхемах, то это шутка. Развитие мысли предыдущего комментатора.
Anonim
Смех Ржу Зачем тебе н-мост
Andre
мне надо чтобы мотор крутился в обе стороны, причём дешёво и без лишних деталей. Я думал, что на ULN можно сделать. Но понял, что зашёл в тупик. Если знаешь сделать без Н-моста, пиши.
Anonim
http://www.joyta.ru/9229-drajvery-l293d-l298-tb6612-h-most-upravleniya-dvigatelem/
Andre

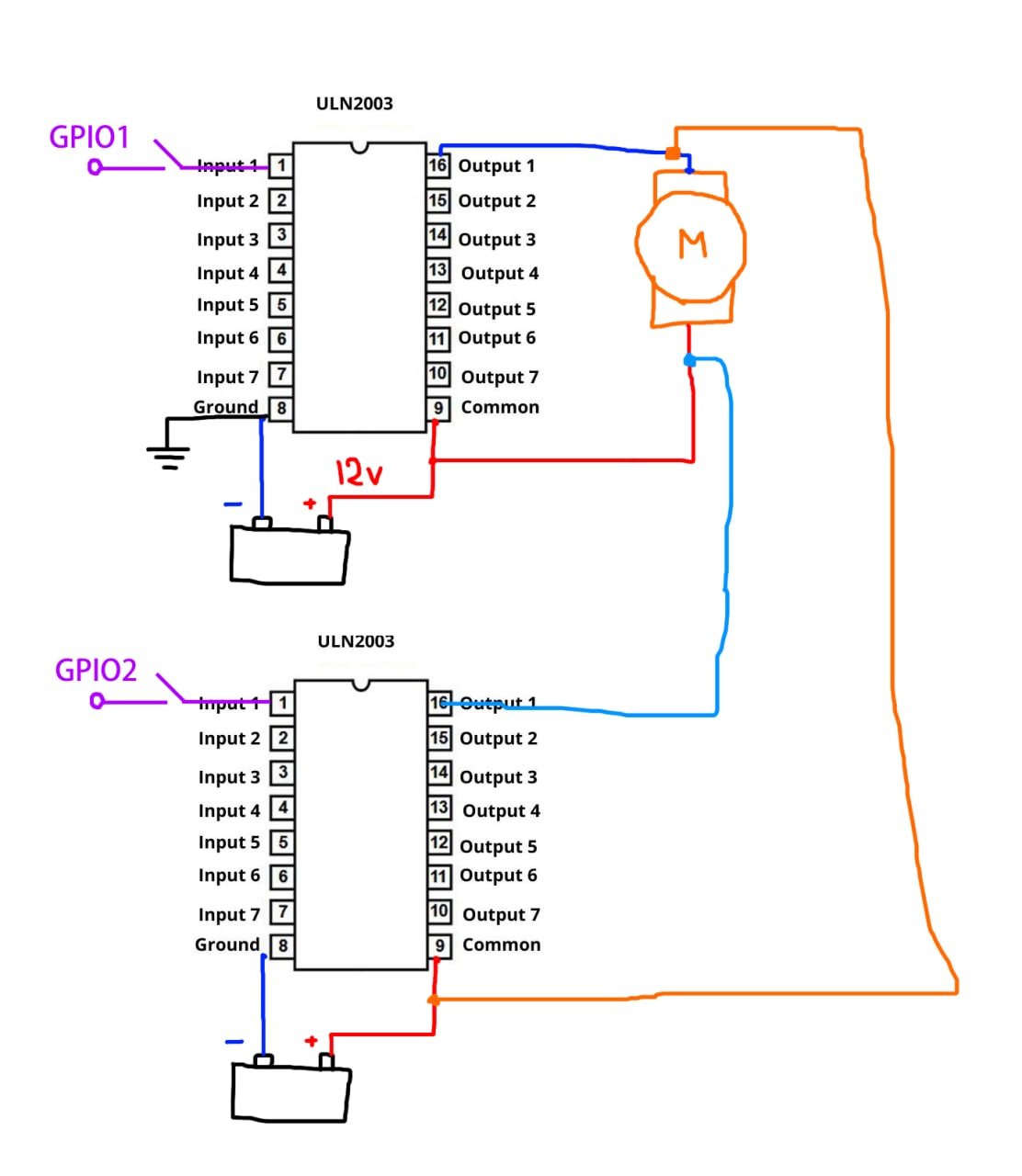

а так будет работать? Да, два источника питания.
Vasil
Нет У тебя +5В откуда?
Andre
с МК.
Vasil
А земля с мк общая?
Andre
да.
Vasil
А в чём разница тогда?
Andre
между чем и чем?
Andre
кажется понял вопрос. сейчас уточню схему.
Anonim
Купи микросхему моста
Vasil
Ты бы ещё релешками щёлкал
Anonim
Купи модуль с l298n
Andre
я его запомню. Пока интересно придумать что-то на ULN. Да, упоролся.
Evgeniy
есть такие же по току но меньшие в размерах... нипомню название. подобный в наливаторе использовал
Anonim
Серьезные дела это какие? Нагибаторе?
Evgeniy
поправил
Th0r
я же ремонтник, сайт ремонтирую
Vitaly
Из-за чего может зависать вывод на экран?
Anonim
Сайт магазина в Уфе? Там где макетки с шагом 2мм?
Th0r
нет, я же в том магазине не работаю
Dmitriy
Может быть гальваническая развязка но не быть защиты. Как и наоборот
Anonim
Ну так ремонтировать то это услуга приходящего ремонтника, или сидящего на месте, а к нему приходящего. Никаких проблем не вижу
Th0r
да у них наверное свой ремонтник сайтов есть, вобщем я другие сайты чиню
Anonim
Буковки в пэхэпэ переставляешь?
Th0r
нет, кнопочкам цвет меняю
Anonim
Это разве ремонт?
Th0r
конечно. раньше кнопка была прозрачной, и никто в нее попасть не мог, теперь она на пол экрана и черная (а значит работает)
Anonim
Тор забань его
Th0r
я не инквизитор
Anonim
Ты упоролся пихать везде uln2003?
Vasil
Что два связанных источника дадут? Ну нравится ему
Anonim
4 транзистора
Raschipkin
Есть uln и udq микрухи, одна минус коммутирует, другая плюс
