Есть неоновая лампочка. Питается от 200в, ток 1-5ма. Как регулировать ей ток анода(в верхнем плече между +200 и анодом схему надо) с помощью мк? Мне пока приходит в голову только токовое зеркало на pnp транзисторах вверху сделать, но тогда придется на землю мимо лампочки спускать такой же ток, что при напряжении 200в не оч ок для эффективности. Короче управляемый источник тока верхнего плеча на 200в Есть схемы типа токовое зеркало, только с соотношением типа 1:10 ? снизу понятно, dac + напряжение в ток преобразовать через оу и транзистор, а вот сверху что делать пока не придумал
Комментарии: 24
Th0r
а почему не нижнего?
Anonim
индикация статическая, я хочу регулировку яркости без шима + режим "прожига" на повышенном токе, т.к. говоря при долгой работе отравляются катоды
Unsupported
Не выйдет
Anonim
ну у нее 10 катодов
Unsupported
Яркость у неоновых ламп током не регулируют Если ток будет недостаточен, то будет разряд расплываться и засвечивается не весь катод Регулировать только через ШИМ 200В - это многовато. Напряжение поджига у них не выше 170В, напряжение горения - 136-144
Anonim
если ток достаточен то горит весь, если больше тока - горит ярче
Unsupported
И деградирует быстрее
Anonim
200в с запасом написал, по факту около 180
Unsupported
Есть оптимальные режимы работы для ГРИ Источник питания на 170В делай и в анод кажэгамящий резистор, чтобы при напряжении горения обеспечивал оптимальный ток А яркость всё же через ШИМ Повышенный ток можно давать для лечения ламп
Anonim
в основном не из-за яркости хочу, а чтоб не поддбирать этот самый резистор а сделать в коде тюнинг, шимить буду по катодам
Unsupported
Если у тебя статическая индикация, как ты это сделаешь? И резистор подбирать особо не надо У тебя что за лампы? Ин-14?
Anonim
типа типа того z5730m, разные
Unsupported
А, эти как ин-8
Anonim
у меня разные есть, я хочу универсальную схему придумать для управления,пока играюсь, возможно захочу их делать на продажу. Видел такую фичу с прожигом на каком-то сайте с часами
Unsupported
У них тоже 2.5мА оптимальный ток, кажется?
Anonim
около того. По факту ток разный в зависимости от дегралдации лампы и я бы хотел играться с этим из софта
Steve
1-5 мА — куда столько-то? Она же расплавится! 0,1-0,2 мА вернее будет. Кроме того, газосветные лампы плохо модулируются по току, ШИМ там будет самое то, неонка до 20 кГц (по википедии) держит.
Unsupported
Чтобы не гадать, нужно взять даташит и посмотреть на КОНКРЕТНУЮ лампу. У неоновых индикаторов типа ИН-12 где-то 2-2.5 мА оптимальный рабочий ток 1718_1.gif (654×732)
Anonim

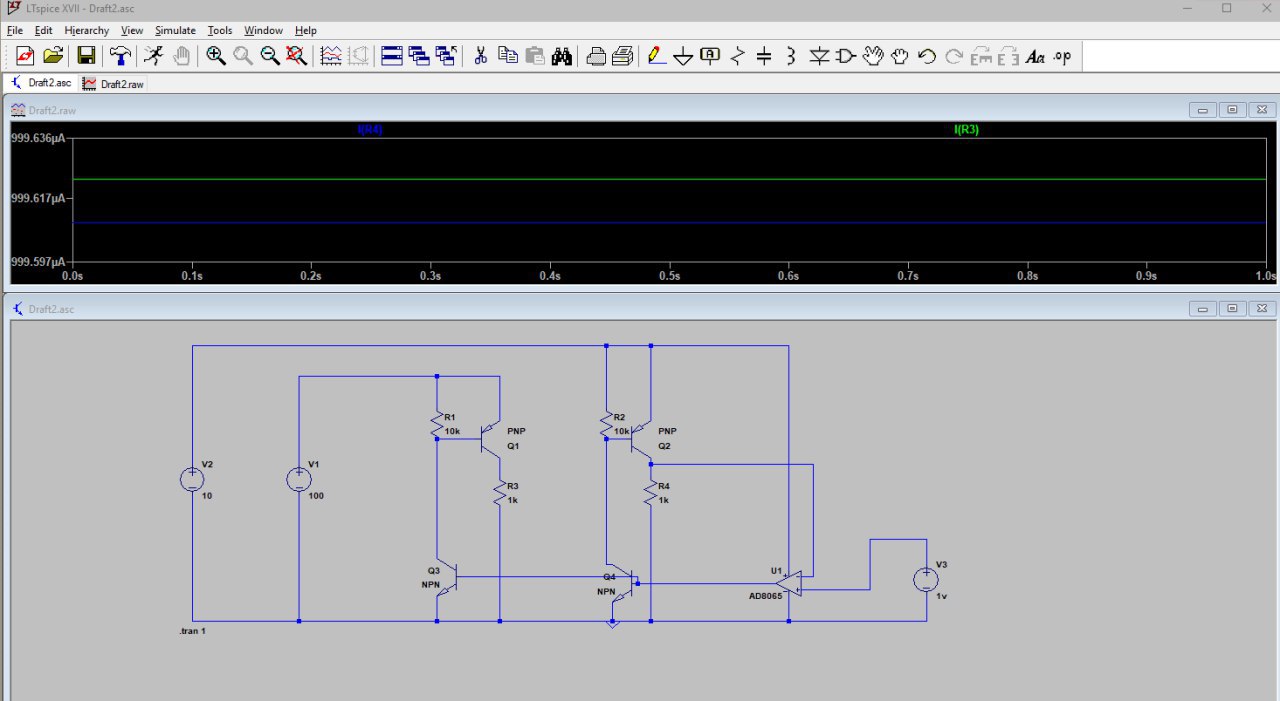

сам спросил сам ответил:
