мне нужно пробразовать 4 вольта батарейки до 12-24 которые требует моторчик оно вроде работает, но почему то одинаковые показатели и от 9 вольтовой и от 4 вольтовой батарейки, я вот и не понял почему так
мне нужно пробразовать 4 вольта батарейки до 12-24 которые требует моторчик оно вроде работает, но почему то одинаковые показатели и от 9 вольтовой и от 4 вольтовой батарейки, я вот и не понял почему так
Комментарии: 39
Vasil
Эм, ты ж в курсе, что ток растёт пропорционально соотношению выходного и входного напряжения? Ака ты ключ выжжешь уже на 100мА
Dmytro
ток же уменьшается при повышении напряжения
Vasil
А мощность? Тебе на выход чтобы передать 1Вт надо 1.05Вт со входа получить
Dmytro
ну у меня батарейка 18650 и выдает 32Вт
Vasil
Т.е. где-то 8А отдаёт?
Dmytro
да
Vasil
Ну и да, возьми готовую понижайку и не мучай жопу. А ардуиной включай-выключай
Andrey
а ты рассчитывал что-нить или просто слепил в кучу катушку да транзистор?
Dmytro
я слепил, я пока ток изучаю эту тему потому адекватно не умею считать)
Andrey
ну вот, если коротко, то между индуктивностью, частотой и разницей напряжений есть взаимосвязь
V159
Дада
Dmytro
я спецом через потенциометр сделал входной сигнал на ардуинку и с помощью него регулирую частоту, то макс что удалось это 26В с 4 сделать
Andrey
а катушка какой индуктивности? и какой сердечник?
Dmytro
тестер показывает что 0.09 mH
Andrey
90 микро... ну у тебя примерно все сошлось. где-то так и должно быть
Dmytro
это мало?)
Andrey
правда большой частоты ты не выжмешь. можешь 150 микро попробовать, может поднимется напряжение но проще всего взять старую добру 34063 и собрать на ней.
Dmytro
та я не ищу легких путей, тут в кайф самому спаять, пускай оно криво работает) кароч я так и думал что дроссель слабоват спасибо ща помощь)
Vasil
MC34063
Vasil
Шта Какую частоту?
Dmytro
Не частоту а скважность ШИМ сигнала
Vasil
Там частота смешная 990Гц
Dmytro
А надо больше?
Yuriy

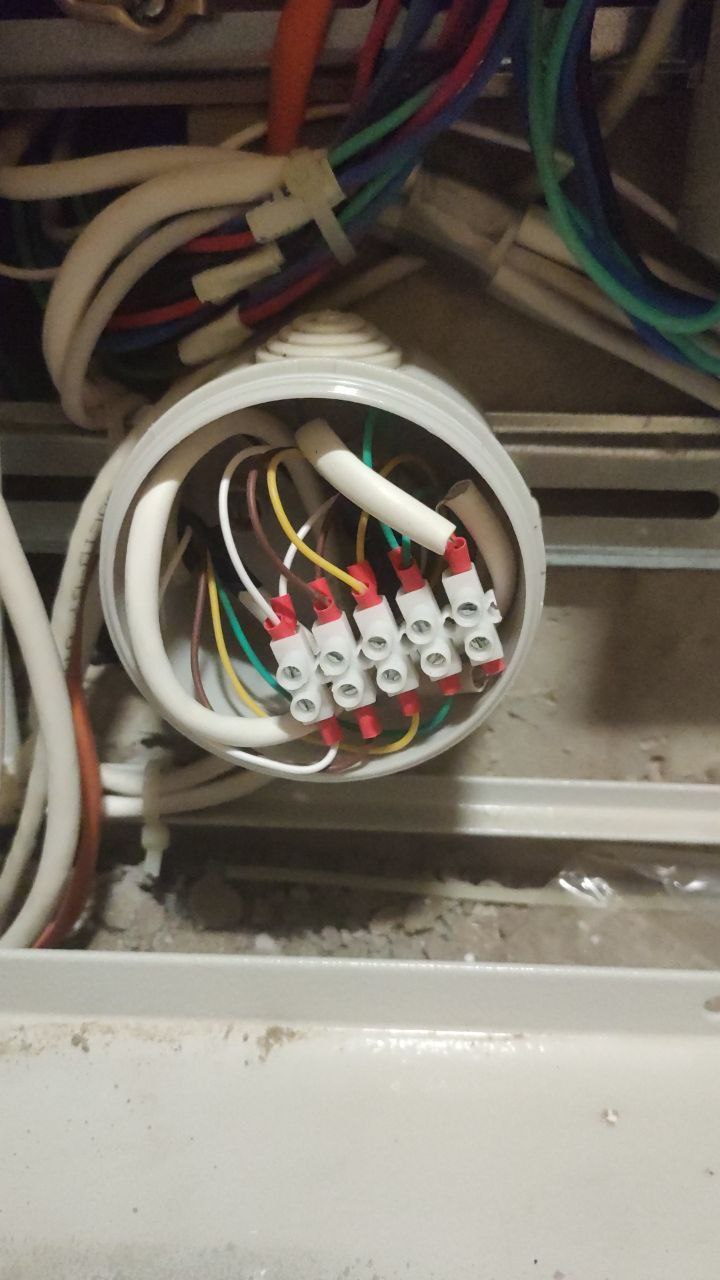

Они схему собрали все шлейфы кинули, но вот уже 7 лет ниикак не могут сервер настроить Колодка для подключения доступна
Vasil
Кнш, у тебя модуляция смешная
Dmytro
А чем это плохо? Мне хватает тех 26 вольт что он выдает Правда транзистор горит
Vasil
Это Дикие пульсации Ну и катушка тож не выдерживает запросто
Dmytro
Из за большого напряжения на обмотке?
Vasil
тока Сердечник насыщается, небось
Dmytro
А какая частота примерно нужна для таких целей?
Vasil
Больше - лучше, десятки килогерц
Dmytro
Надо кварц?
Vasil
Какой кварц?
Dmytro
Ну генератор частот
Vasil
И дальше что? Ты реально самоделкой из говна и палок занялся. Есть специальные контроллеры, а не арудина. Если надо переменное выходное - аналоговый регулятор или через ардуину сразу (лучше первое)
Dmytro
В том и кайф что самому собрать это понять принцип работы и проблемы, след проект уже буду на готовых решениях делать
Vasil
Ты буквально молотком гвозди забиваешь. И не набо обманывать себя, что ты делаешь правильно. Это НЕ правильно.
Sergy
не знаю, умеют ли такое библиотеки
Vasil
Берёшь контроллер и к нему лепишь, потому что он делает правильно, только обвязку лепи.
