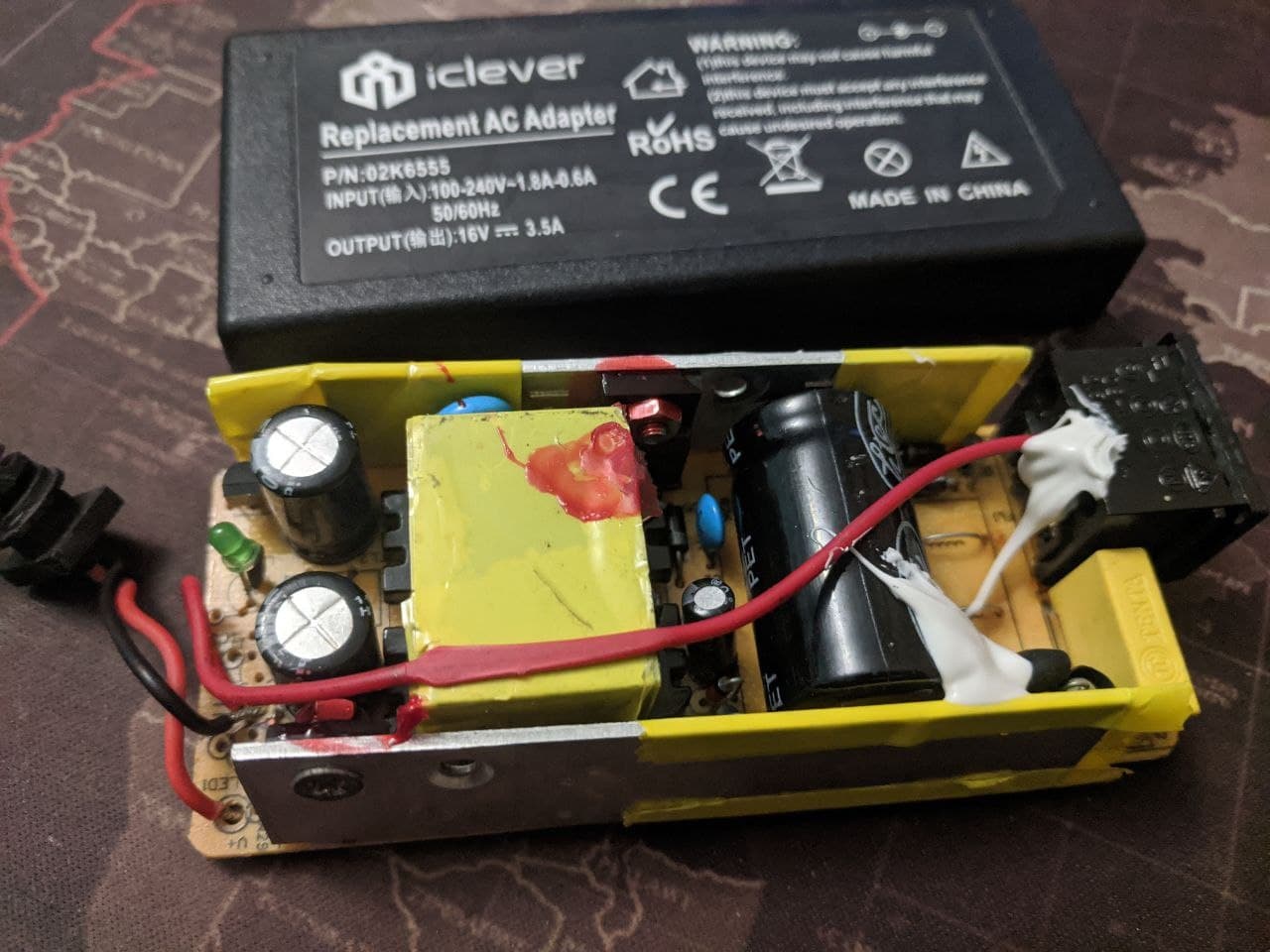

Всем привет. Хотел переделать такой БП с 16В на 12В. На выходе стоит управляемый стабилитрон est tl431. Перед ним смд резистор на 1,2ком. Я заменил его подстроечным и искал необходимый номинал. В определенный момент резистор щелкнул, как оказалось если докрутить до упора то он замыкает на прямую)) БП уже не работает, подскажите пожалуйста где искать, что проверять.
Комментарии: 10
Sergy
пока крутили напряжение понижалось или повышалось?
Anonim
+ при уменьшении номинала до 0,8 ком получилось 30В, я случайно)
Sergy
вообще, tl431 работает с делителем
Sergy
обрыв обратной связи скорее всего устроили могли транзисторы по первичке пробится
Defragmented
Правильно ли я понимаю про резонансные контуры (индукционные нагреватели, антенны) Есть возможность увеличить ток - параллельный резонанс, и есть возможность увеличить напряжение, последовательный резонанс. А чтобы получить увеличение и тока и напряжения, нужен и последовательный и параллельный резонанс?
Sergy
начинать с предохранителя, термистора, выпрямителя и идти до транзисторов
Anonim
понял, спасибо
Ratmir
Посмотри мост, другие диоды, кондики. И ищи где напряжение не нормальное становится
Anonim
оптрон не забудь проверить
Anonim
вообще всю холоную чать теперь надо бы проверить, заменить сгоревшее, потом включить через лампу накаливания 100Вт
