Я снова пришёл за помощью по сбору батарейки. Мне скидывали схему, но не всё что на ней было у меня есть. А есть у меня вот что. Мне достаточно этого для сбора подзаряжаемого аккума с балансировкой, индикацией заряда, регулировкой напряжения и просто выводом 5ти вольт? Вроде все нужные компоненты есть, только как подключать пока не въехал
Комментарии: 158
Alexey
ну скажите хоть хватит мне этих железок или нет?
Sergy
нет, зарядник 1s всего
Alexey
а его нельзя параллельно подключить? ко всей стопке батареек
Sergy
нет, будет КЗ и взрыв можно, используя галетный переключатель на 4 секции+
Alexey
а если на время зарядки отключать что-нибудь как-нибудь?ну в зарядках для нескольких банок есть же подобная система наверное, на диодах там например. ОДиоды у меня есть
Sergy
нет, там надо схему включения батарей переключать
Alexey
ага, знать бы что это
Sergy

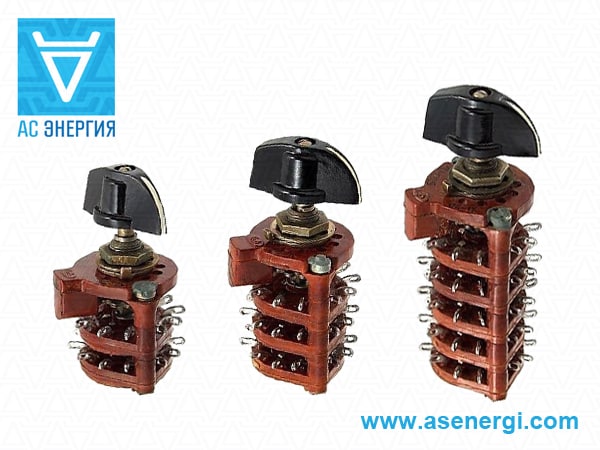

почему я выше про галетные переключатели и написал картинка есть
Alexey
проще зарядник для многобаночных купить
Sergy
переключатель с большим количеством позиций и групп количество позиций тут большое не нужно 2 или 3 а вот количество групп - надо
Alexey
значит только его мне не хватает?
Sergy
питать чем будете ?
Alexey
ну обычной зарядкой для телефона
Sergy
регулируемый преобразователь понижающий или повыщающий? просто так не выйдет
Alexey
и то и то, там на картинеке расписал
Alexey
одну банку так и заряжаю
Sergy
почти оно ищите обратная связь по напряжению в ИППН одна до 4.2В, ей хватает 5В две - 8.4В три - 12.6В
Dmytro
Спасибо)
Alexey
блин, вот бы пятью вольтами всё заряжать
Vasil
Ага, и провод с руку
Alexey
ну я не разбираюсь. вон есть повышайка у меня какая-то
Vasil
Хватит. Прекрати. Я сейчас в Простые Решения мутирую Сначала думаем, потом делаем Читаем умные книжки, осваиваем базу.
Alexey
так я не шарю, о чём мне думать?
Vasil
О том, как получить нужную информацию
Sergy
начтине с того, что почитайте "как заряжать li ion" как заряжать сборки li ion какие есть зарядные, что они требуют и могут
Alexey
да полюбому уже сто раз такое делали, я просто скопировать хочу ну это я читал
Vasil
Нет, ты усложняешь. Просто возьми и сделай, что ты.
Sergy
плохо читали, раз думаете что всё от 5В заведётся
Alexey
я немного моделист, самолётики запускал, там такие же акумы
Vasil
Читать что-то, возьми и соедини всё, чо нравится Ну хоть ты меня поддержи
Sergy
так если моделист, у вас должен быть зарядник на 2s 3s 4s с балансировочным разъёмом за что подержать?
Vasil
За чистое и светлое
Alexey
есть, но я его берегу
Sergy
там или по очереди, или отдельными гальванически изолированными источниками
Alexey
да вот буквально сегодня картинку видел где от одной tp4056 4 акума заряжают
Sergy
такое скорее всего не делали, или делали по отдельности фото видео
Sergy
у вас сложный запрос хочу и то, и то, и то и в одном корпусе
Alexey
в идеале)
Vasil
Дядь, вот ты закон Ома знаешь?
Alexey
ну слышал, пересказать не смогу)
Vasil
Ну вот уже на этом можно было остановиться
Sergy
https://t.me/ru_arduino/1472422
Alexey
параллельно подключили батарейки и к заряднику. только балансировки никакой ну вот
Sergy
от 1 банки
Vasil
1S легко
Sergy
простое решение, с платой повербанка ну она там автоматом происходит) просто после этого их вынут и поставят в 4s но прям вот сразу никак полистайте там сообщения вверх вниз
Alexey
нет её, я думал ничего докупать не придётся, но если придётся, то купить сразу чё попроще и желательно подешевле
Sergy
вопрос в токе та штука на 12В выдаст не более 2А
Alexey
я так и хотел
Sergy
ну тогда tp40** - банка - повышайка всё платы usb на фотке понижающие, не пойдут напрямую от 1S акб
Alexey
то есть такой вариант я сейчас смогу собрать, да? но по-нормальному нужно делать 4s?
Sergy
да
Alexey
а почему выкинут? испортятся?
Sergy
выключатель забыл, перед повышайкой вынут*
Alexey
при зарядке отключать?
Sergy
при разрядке повышайка высадит быстро акб, если будет 24/7 работать
Alexey
понял. Тогда можно начать с этого. А для 4 банок что нужно докупить?
Sergy
4 банки в конфигурации 4S будет проблематично от USB заряжать
Alexey
а 2 по 2?
Sergy
нужно БП с QC/PD и который умеет 20В выдавать
Alexey
от 5в2а зарядки
Sergy
4 часа скорее всего с конфигурациями больше 1S держаться за 5V 2A бессмысленно
Vasil
5АЧ?
Alexey
да не важно, со скоростью потом разбираться можно будет
Sergy
как?
Alexey
переделывать всё)
Vasil
Ну вот да
Sergy
может просто взять QC/PD и не мучаться сразу? QC можно вообще ардуиной управлять
Alexey
а что это? в гугле зарядники обычные
Anonim
Подскажите либу для ардуино для пользовательского бота. Я знаю есть юзербот, telethon, pyrogram но это питон на каком-нибудь линукс сервере работал бы прекрасно. А у меня ESP8266 с Си-шкой. или может есть какой-то способ самостоятельно написать такого. Не понимаю чутка где в апи телеги такое найти именно для пользователя, а не бота ботфазеровского
Vasil
Протоколы общения с дорогими зарядками, что они выходное меняют с 5В
Alexey
ничёси, тогда не знаю, у меня есть буквально "какие-то" зарядники
Vasil
Проще отдельный 24В блок
Alexey
да 2s сделаю - хватит. всё равно в основном мне от неё 5в нужно будет
Sergy
это протоколы "быстрой зарядки" на самом деле протоколы, которые позволяют нагрузке договорится с блоком питания в итоге БП может поднять напряжение до 9/12/15/20/...В в зависимости от запроса
Alexey
теперь я знаю как работает быстрая зарядка)
Sergy
забанють https://habr.com/ru/post/526992/
Alexey
ардуинки есть, но нужно ли мне такое не знаю, быстрая зарядка у меня такая одна
Alexey
а если я сделаю 5в из двух банок понижайкой её тоже нужно тумблером отключать?
Gennadiy

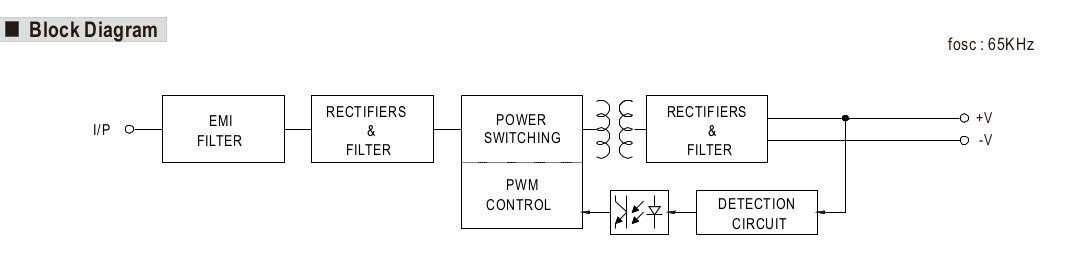

Граждане. Встаю на скользскую дорожку. Надо устройство подключить к 220В и на дин-рейку повесить. Короче выбрал готовый модуль AC/DC на плату, чтобы не ковыряться долго, IRM-15-5 от Mean Well. На низкой части что там как сделать в плате нзащиты мне понятно, но надо ли что-то дополнительно зафигачить на высокой части, где 220? Ну резистор там токоограничивающий, TVS, предохранитель, ещё чего? Кондёры там? Чего надо наружу налепить, чего в модуле нету?
Vasil
А что надо-то?
Gennadiy
Ну плате будет 485 шина, проц и модем. Надо схему преобразования 220 в 5 вольт готовым модулем. Чтобы защиту правильно сделать всяческую.
Vasil
Всяческую это какую? Чтобы ядерный удар прямой держало?
Gennadiy
Да не, бытовая сеть. Ну напряжение там скакнёт чуть-чуть. Ну, я не знаю, КЗ там... еще чего.
Sergy
не лезьте тогда, наймите специалиста
Vasil
Чуть-чуть это сколько? Реле напряжения надо на вход. Варистор с резюком/автоматом это от резкого. От молнии уже спец решения. Ну и да, проконсультируйтесь со специалистом.
Sergy
управляемый короткозамыкатель эффективнее, быстрее сработка будет
Sergy
надо прочитать документацию на модуль/БП
Gennadiy
Да там нету нихрена, в том то и дело. Обычно типовая схема есть, а тут просто распиновка и всё.
Sergy
да тумблером или через МК
Alexey
а как в повербанках сделано что там без тумблера?
Sergy
там специализированная микросхема по факту - надо МК, с датчиком тока (шунтом или ещё чем-то) и при низком токе нагрузке определённое время считать, и выключать
Alexey
во как, звучит пока сложно для меня
Alexey
в общем я пока одну банку сделаю, то есть параллельно всё спаяю, подключу к tp4056 и к повышайке с тумблером. Оно же будет вырубать разряд чтобы не портить батки? Потом можно будет 2s сделать
Gennadiy
Я подозреваю что в модуле там должно быть уже что-то.
Sergy
все акб?
Alexey
все 4 ну и пусть хоть весь день заряжаются
Sergy
перед этим уровняйте им напряжения
Alexey
главное чтоб работало
Sergy
лучше разрядить до 3В
Alexey
как? к балансиру припаять? я их только зарядил всех
Sergy
лучше разрядить
Vasil
Буквально пара Ом более чем должно быть.
Alexey
какой именно? у меня есть специальный разрядник на 1А минимум 10 есть
Vasil
Пойдёт
Sergy
соберите для начала всё на одной банке
Vasil
Через низкоомный резюк можно
Alexey
понял. значит 5в - не больше одной банки
Alexey
а вот у меня регулируемый по вольтажу бп есть, максимум 12вольт выдаёт. 4 банки не заряжу от него?
Sergy
QC 3.0 - там есть режим плавной регулировки
Vasil
Сколько на банку получается?
Alexey
12/4=3
Vasil
Норм?
Alexey
нужно больше 4,2, да?
Vasil
Да, ещё на преобразователе потери 4.5 для 4.2 где-то
Sergy
нужно больше 16.8, запас надо пару вольт минимум для работы электроники
Alexey
понял
Sergy
от 12В бп только 2S нормально пойдёт
Alexey
так у меня выходит 4 банки и заряжать нечем уже что-то
Vasil
Внезапно
Sergy
только второй момент : вам выходной преобразователь нужно buck-boost или sepic
Vasil
24В блок заимей, проще всего
Sergy
что бы он мог и повышать, и понижать
Alexey
новые слова для меня
Sergy
у вас сейчас повышающий, он может только повышать 2S = 8.4В при полном заряде вот повышайка будет нормально работать с 9В и выше на выходе на полном заряде
Sergy
4*4.2 = 16.8 без доп повышайки - нет
Sergy
2S2P ?
Alexey
да
Alexey
я просто хочу спаять по схемке) вон, я радио из набора спаял, работает
Vasil
Ты хочешь своё сделать, без схемы, посему придётся на порядок больше думать и знать
Alexey
зачем усложнять
Vasil
Ну ок, делай
Sergy
берите разбирайтесь с каждым блоком по отдельности 1 блок - 1-2 дня
Vasil
Даже если придётся переделывать, уже опыт и знания
Alexey
радио за вечер спаял
Sergy
приветствую вас, это электроника наука о Вольтах, Амперах, Ваттах, Омах, контактах и всякой хрени. базируется на физике, законы которой сложно обмануть
Sergy
tp5100 умеет заряжать 1S 2S но BMS надо
Alexey
А мне как раз 2s нужно, спасибо, гляну что за платка такая. Она и балансирует так же?
Sergy
для 2S нет, балансировка внешняя нужна
Alexey

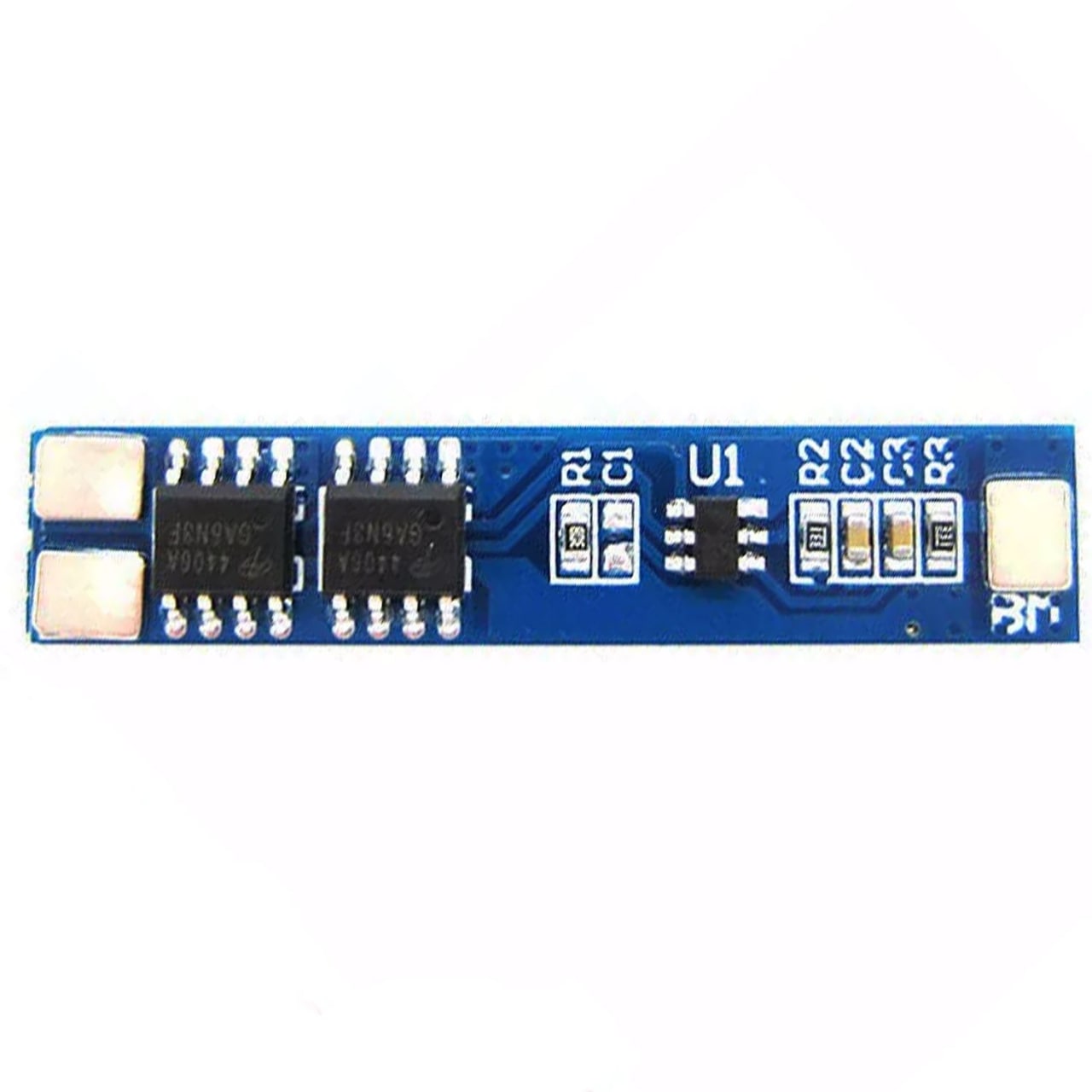

Бмс это которое 5в делает? Мои платки подойдут что на фотке?
Sergy

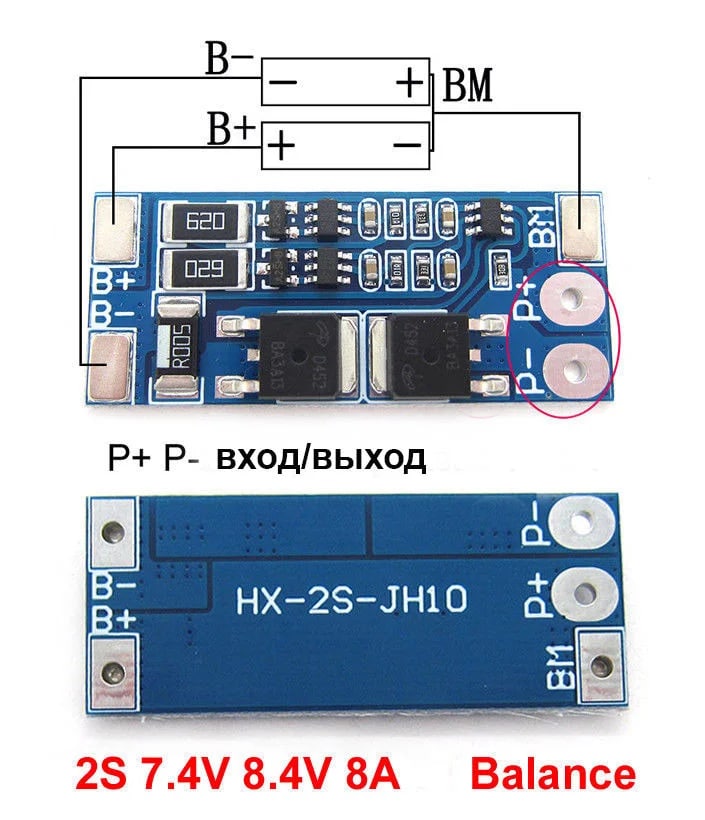

нет, это которая должна балансировать последняя, похоже, без балансировки, только защита
Andrej
откл по достижении на банке 4,2 но ток заряда не ограничивает
Sergy

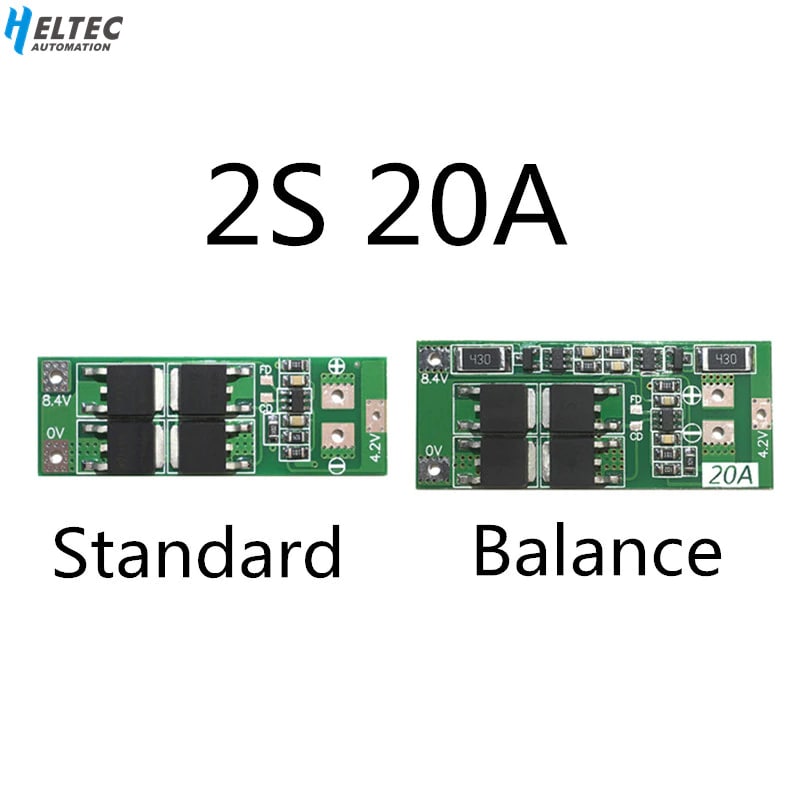

на тех, что с балансировкой крумные резисторы стоят, похоже так отличать ток заряда должен зарядник ограничивать
Andrej
угу, мало кто знает об этом
