Ребят прошу помощи весь нет облазил один фиг схемы нет на плату ba92-04423b Древний ноут, Samsung, залили и КЗ по 18Вольтам, выпаял основные транзюки верхнего и нижнего плеча они в КЗ были, плата до чарджера поднимает напряжение (в обход основного участка) Вот сей сабж
Комментарии: 15
Ilya
Т.е. если подать за токоизмерительный шунт питание плата стартует? Или на вбат? Тразюк трохногий-батфет живой? Бля он ещё старее))
Bear
Сторона чарджера вся рабочая, там напряжение поднимается если батарею воткнуть поднимается 12 вольт Да это "дедовское" поколение ))
Ilya
У меня был пробит батфет транзистор который переключает АКБ на сеть линию. Так же от АКБ стартовал а от з.у. нет
Bear

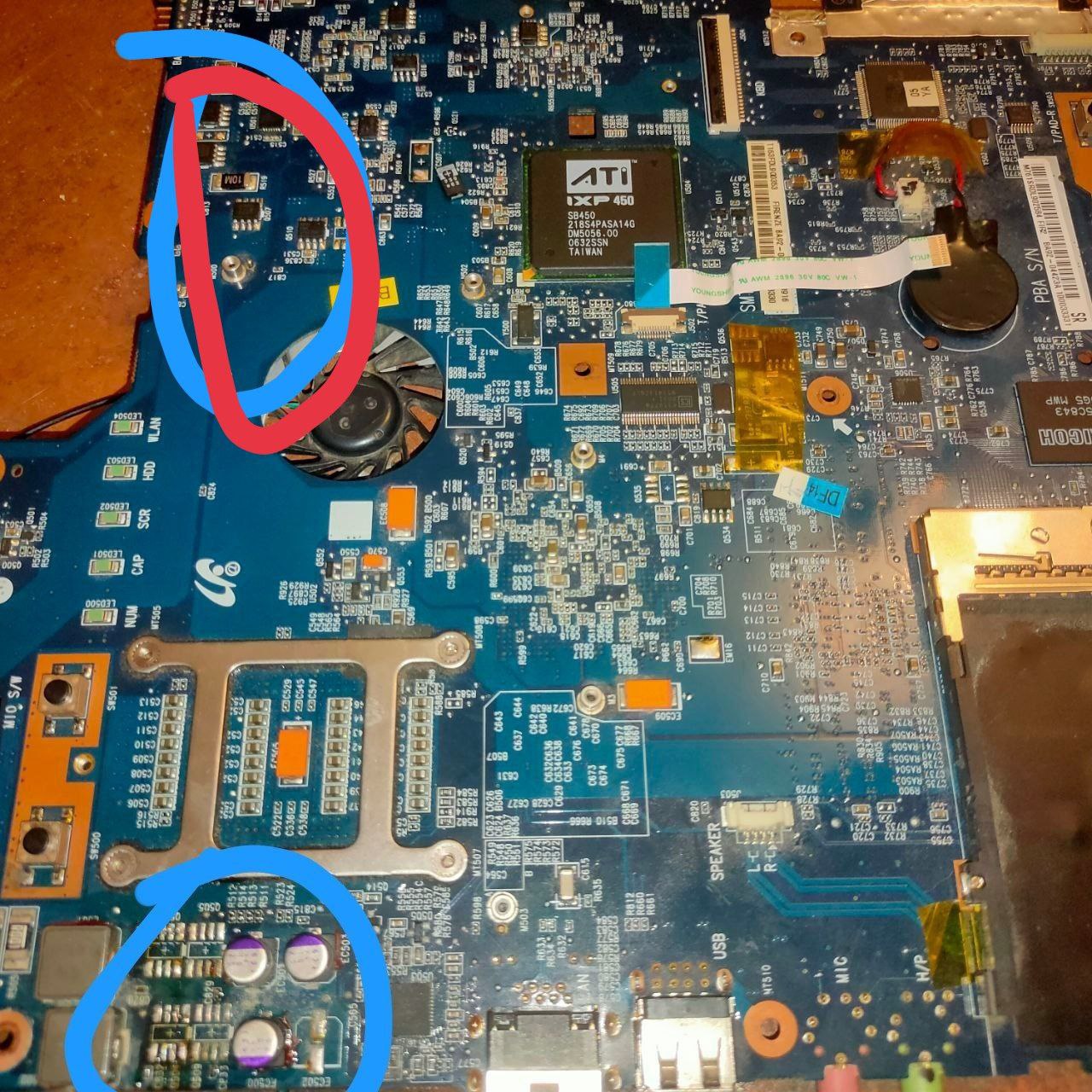

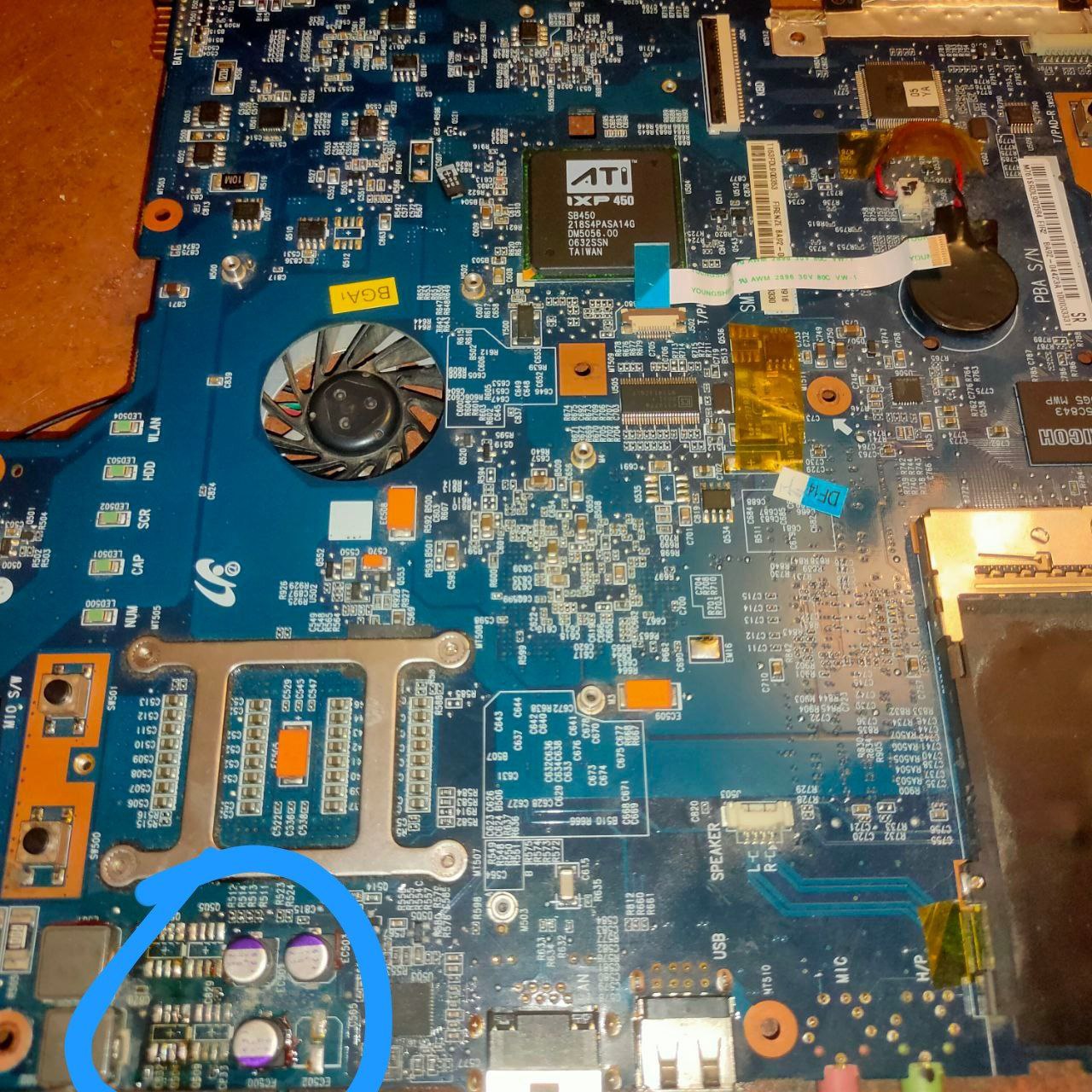

Снизу по фото два дросселя и там ближе к ним n каналы были выпаяни по КЗ Ну это точно не то(( EC507 EC508 C701 КЗ намерял
Ilya
Тут кз. А оно точно питание входное?
Bear
Да я подсоденяю питалово и на контактах Drain 18вольт
Ilya
Тут же входная группа
Bear
Там все ок
Ilya
Так это вероятно питание проца
Bear
Поднимается и расходится 18,12,5 вольт
Ilya
Шимка правее ими управляет
Bear
А там 18вольт Не Правая ШИМ это LAN
Ilya
Ну так верно. Они преобразуют ШИМ сигналом с 19в например в 1.8в
Bear
А хотя... SC452 Сейчас выпаяю
Ilya
Ты потише. Сперва вызвони она ли. Если без контроллера подать выпаять и подать питание то транзисторы откроют затворы и 19 Вольт лягут поплате там за не должно поэтому шинку никогда нельзя снимать и подавать питание всегда должна стоять она там даже пробитая иначе не будет подтяжки к земле
