Голова уже не соображает, начинаю ошибаться, переделывать. Спаял схему. Первая в жизни, можно сказать. Логика работает: не подаю на оптопару напряжение -- нагревательный элемент не греется. Подаю -- греется. Вот только мосфет (IRF630) греется быстрее и сильнее кабеля. Подскажите, а то я уже не вывожу. Нагрузка подключена к средней ноге мосфета, правая нога мосфета идёт на землю.
Комментарии: 69
Anonim
Может я слепой, но я тут не вижу кнопки win? https://www.arduino.cc/en/Reference/KeyboardModifiers Или она же home?
Th0r
home - это home, управление курсором home\end\pgup\pgdn\ может GUI
Anonim
Так а где win?
Th0r
так я же написал - скорее всего GUI - KEY_LEFT_GUI
Mirovoe
Так сколько у тебя ток?
Andre
4,3 Ампера. 12 Вольт.
Mirovoe
Не многовато? По дш скорей всего ему с радиатором прописан такой режим эксплуатации
Andre
не знаю, я думал, что раз он на 9 Ампер, то должно хватить. *разводит руками по-нубски* Есть ещё один такой. Могу в параллель запаять. Потребует ловкости.
First
Радиатор запояй
Andre
хм. его можно вырезать из алюминиевой банки?
First
Только если в виде снежинки будет
Vasil
Тебе ж говорили, что он тухлый
Andre
да, но уже после того, как я его купил. За новым надо в город ехать.
Vasil
И поэтому он перестанет греться?
Andre
нет, поэтому я спаял схему с ним. А то никогда бы не спаял.
Vasil
0.4Ом*4+А. Сколько Вт? Радиатор лепи, короче
Andre
50 где-то?
Vasil
шта
Andre
Вспомнил, что есть радиатор из пылесоса.
Vasil
Не коротни только
Andre
так, я реально торможу уже. 1.6 падение напряжения получается же? IRF630. 7,36 Вт.
Vasil
Умничка Или два хотя бы лепи, или пониже сопротивление ищи
Th0r
так надо было сперва спросить, потом покупать. а, ну да, вроде говорили тебе это
First
А to220 корпус меньше ватта
Andre

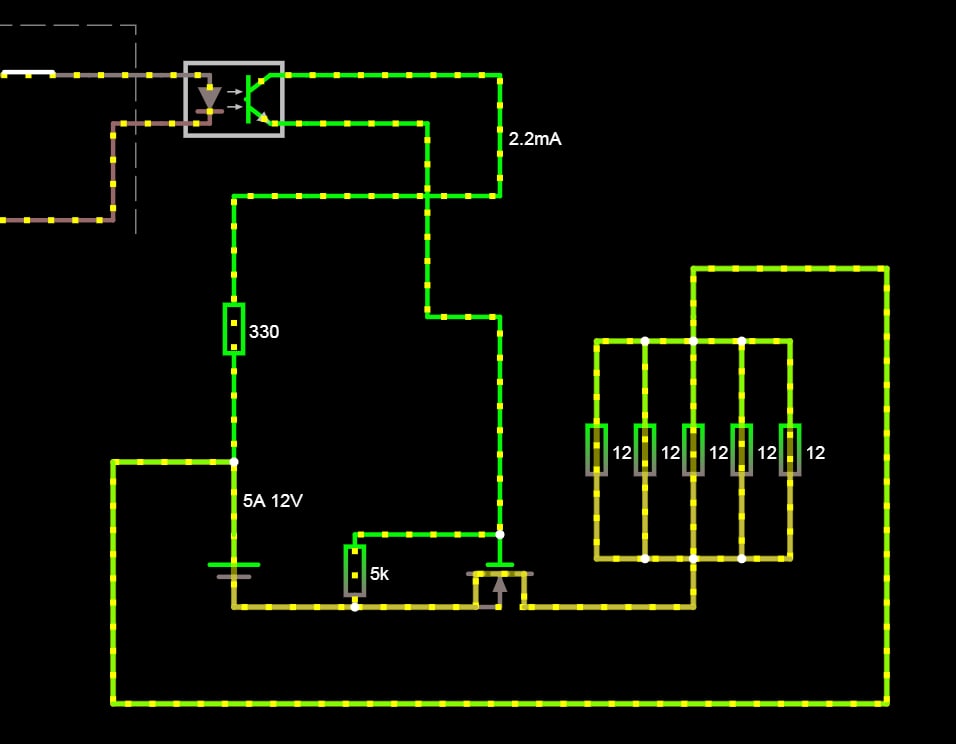

открываю от 12 В. Выше схема. я сначала купил IGBT, мне сказали купить мосфет. Я спросил: такой подойдёт? И мне не ответили, к сожалению. Вот я его и купил. А потом уже мне сказали, что и он не подойдёт.
First
Вот в проконтакте точно знали что не подойдет он тебе и не отдавали поэтому
Andre
не, это с другим транзистором проблема возникла, биполярным.
First
Дк лепи ЛГБТ, в чем проблема?
Andre
попробую с радиатором. Припаяться к тому, что я там уже наваял, сегодня уже не смогу. гениально. ) ну, на нём падает много вольт, и 12 В превращаются в 10.
First
Ну ладно, тогда лепи радиатор хоть такой
Vasil
Винт?
Andre

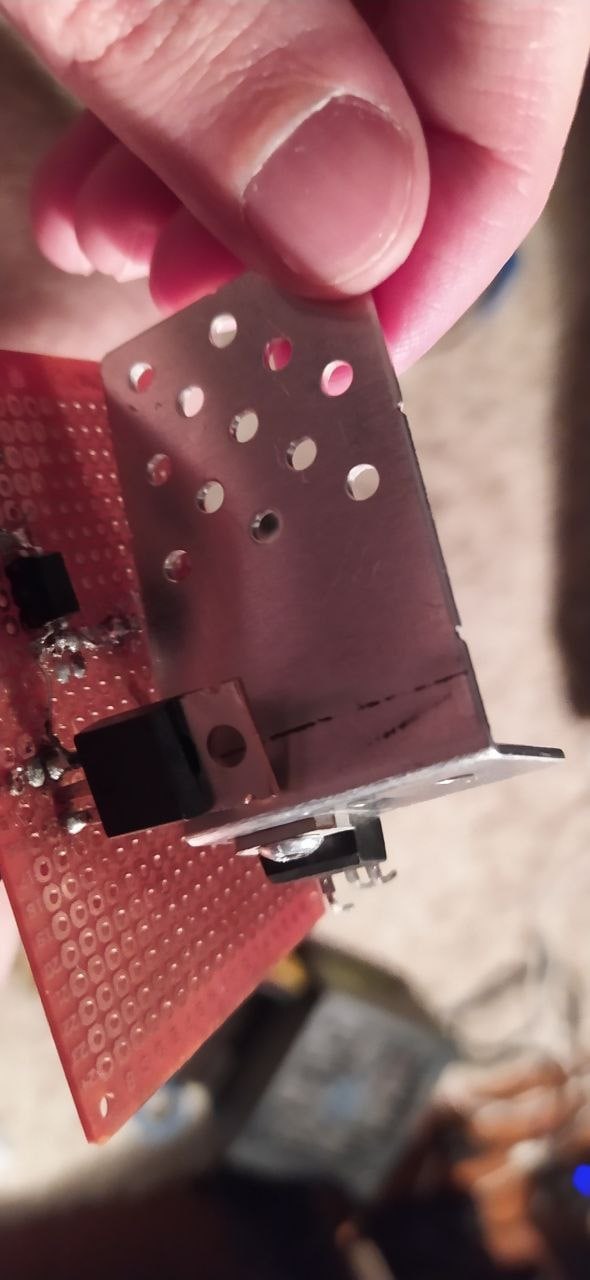

не понял. Пока собираюсь прицепить вот это:
Vasil
На винт цепляй, какая пайка?
Andre
или что винт, винт вместо радиатора? или правильный винт для радиатора?
First
Давно бы прицепил уже. Один винтик...
Andre
а, не. Пайка это я к тому, чтобы второй транзистор припаять в параллель.
First
Термопасты не забудь )) Если есть Ну чо там?
Andre
отпишусь попозже. пока проблемы с крепежом.
Andre
нормально закрепить не получилось, зазор, болтается. та железная часть транзистора, которая грелась, стала греться заметно меньше. Керамический корпус тоже стал греться не так быстро. Но всё равно в итоге сильно нагрелся.
Vasil
Эпоксидка это, а не керамика
First
Как ты умудрился криво прикрепить если там стоял такой же корпус? У тебя плоскогубцы то есть хоть?
Andre
речь о радиаторе.
First
И я о нем же
Andre
почему? а вообще, посоветуйте транзистор, который мне подойдёт. у меня винта нет нормального и гайки.
First
Ну надо ехать покупать значит) Там же есть винт уже
Andre
в комплекте с транзом? нет.
Haswl
Отсоедините кабель USBПодключите вывод RX к заземлению Подключите кабель USBЗагрузить новую программу Отсоедините кабель USB Снимите заземление RX
Andre
этот радиатор из пылесоса, на нём болтается симистор. Симистор болтается на заклёпке. Не на болте.
First
А, ну ладно, не разглядел заклепку
Anonim
Крч , я заказал оптом RGB светодиотов , и мне прислали на плате DHT11
Haswl
Нет
Anonim
Да
Haswl
Что это?!
Anonim
Посмотри на плате написано DHT11 Брак
Haswl
Вижу
Anonim

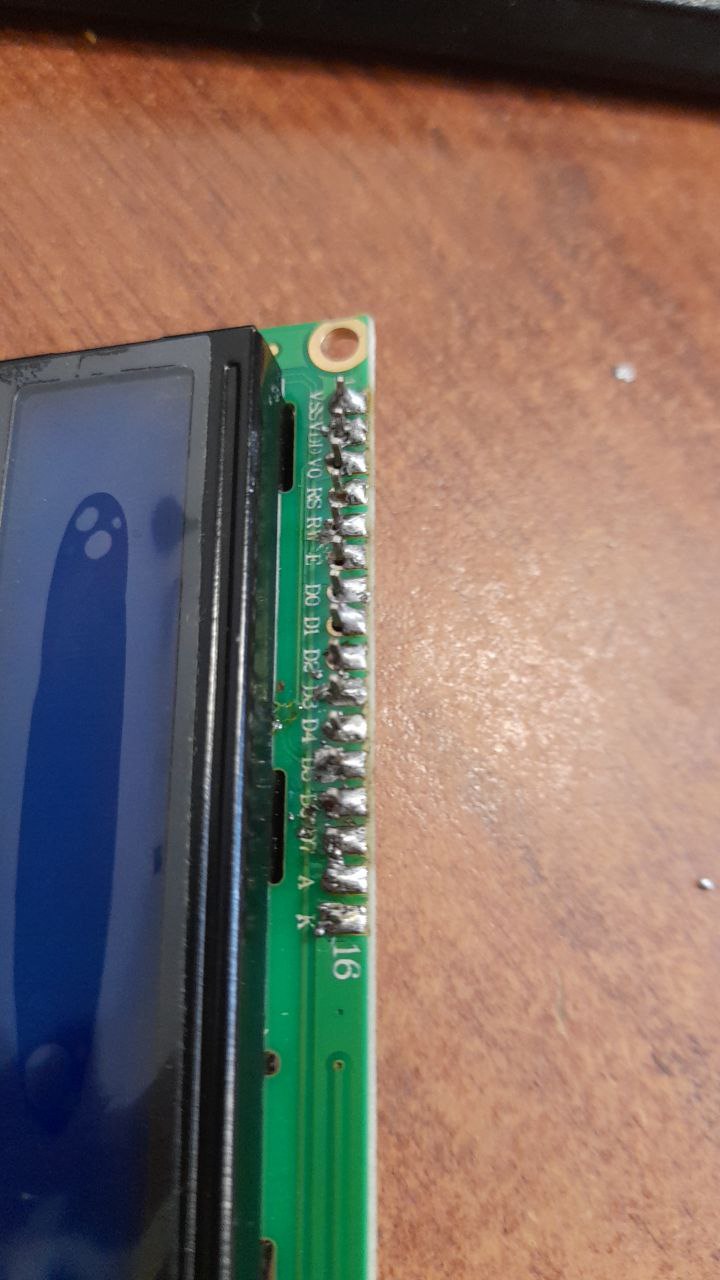

И еще Оцените пайку
First
Ни светиков ни датчика у тебя, одна надпись дхт...
Anonim
разное время включения может быть
Anonim
план говно
Andre
а вообще, это обман какой-то. 9А должен быть тёплым при 9А, а не горячим при 4А.
Vasil
Ну да, нагрев же линейно от тепловыделения
First
В линейном режиме он у тебя?
Andre
вроде да. Я просто его открываю оптопарой и жду несколько секунд. Мосфет становится горячим.
Anonim
значит не до конца открываешь. какой мосфет?
