Комментарии: 19

1. Andrej

   • 18.01 2022 03:00:55

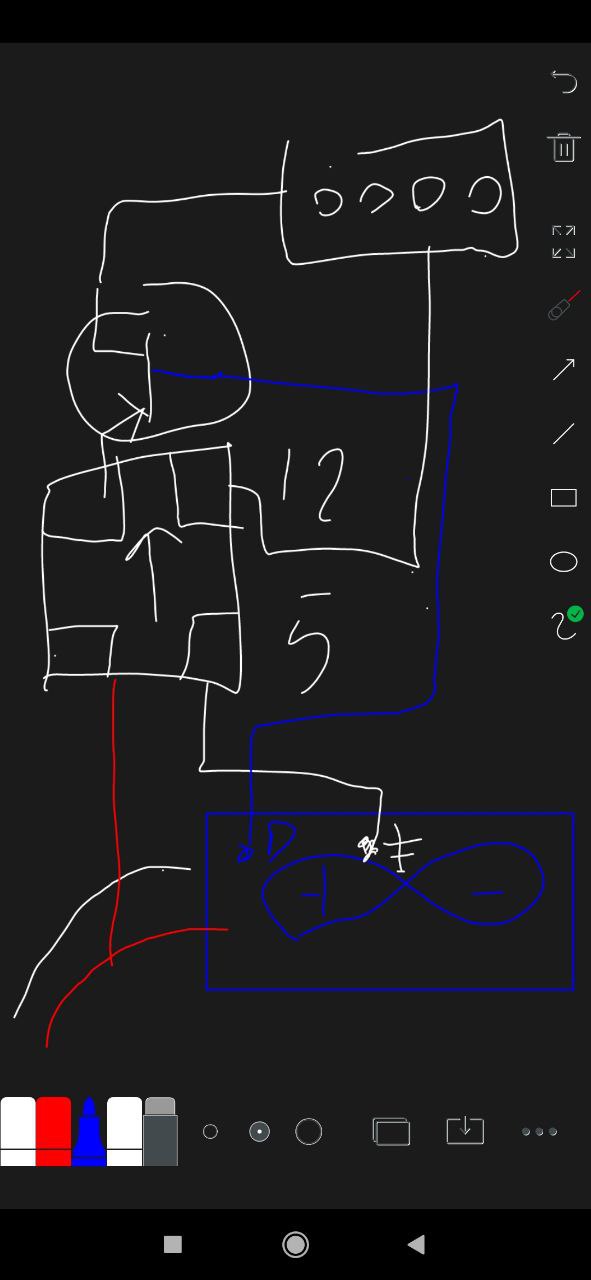

   а карандаша и тетрадки нет да ?

2. Aleksandr

   • 18.01 2022 04:27:29

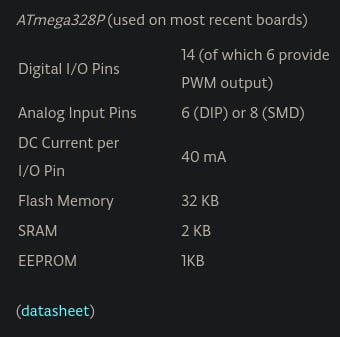

   транзюк жрёт с ноги ардуино 0.5а при длопустимых 20-40ма



   • Vyacheslav

     • 18.01 2022 04:36:34

     жаль( 2н3904 там не хватает

     • Aleksandr

       • 18.01 2022 04:37:24

       почему не мосфет ?, всмысле тут так и проситься мосфет например такой

       • Vyacheslav

         • 18.01 2022 04:42:22

         мосфет? я не знаю про этот тип транзисторов, если честно, ровно как и про их преимущества

         • Aleksandr

           • 18.01 2022 04:44:16

           link , в вашем случае мосфет будет работать в ключевом режиме, как быстрое реле



           • Vyacheslav

             • 18.01 2022 04:49:57

             хочу себе с ногами, а не SMD, STP55NF06 подойдёт? он на большее напряжение и ток, поэтому сомневаюсь

             • Aleksandr

               • 18.01 2022 05:02:37

               судя по характеристикам пойдет, на нижней границе открытия, ёмкость затвора большая и проверьте ардуинку простым скетчем со светодиодом на том порту где был транзюк, может сгорела уже

               • Vyacheslav

                 • 18.01 2022 05:47:49

                 а по каким характеристикам выбирают транзистор для использования в качестве ключа? мне повезло)

                 • Aleksandr

                   • 18.01 2022 07:07:49

                   this

               • Vyacheslav

                 • 18.01 2022 14:00:18

                 Не подошёл. У него слишком большой Vgs (+-16 V) (напряжение затвор-исток), логическими уровнями такой не открыть

                 • Aleksandr

                   • 18.01 2022 14:07:27

                   Печаль, тот что подошёл я кидал, но он smd

                   • Vyacheslav

                     • 18.01 2022 14:24:42

                     Счётчик вроде до 24 может взять. Могу ли я применить костыль - поднять выходное с DC-DC до 16В и использовать BJT npn-структуры BC547C, подключенный коллектором на плюс, а эмиттером - на затвор, чтобы попытаться открыть тот мосфет, что имею?

                 • Byte

                   • 18.01 2022 14:37:48

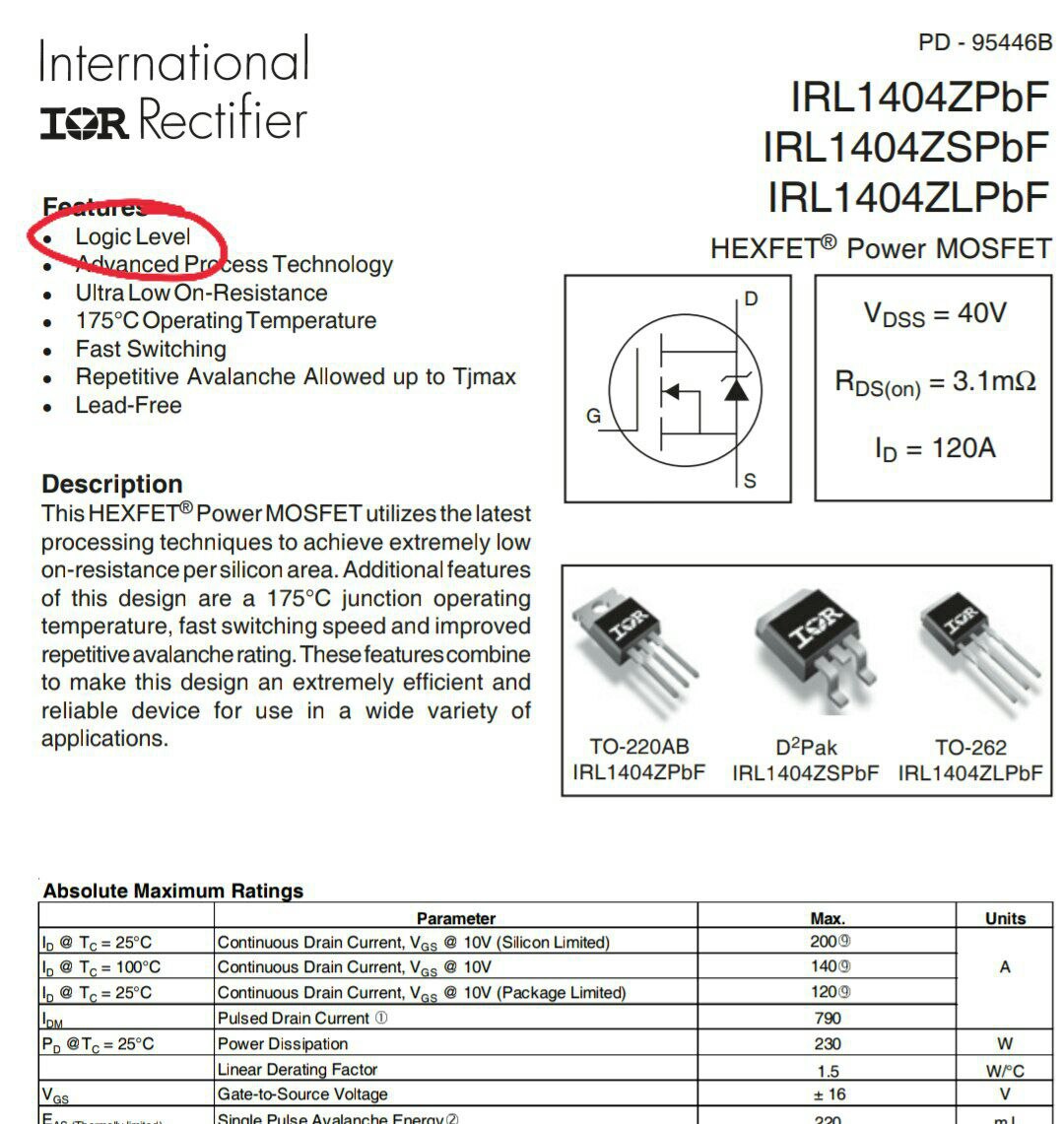

                   https://www.chipdip.ru/product/irl1404zpbf

                   • Vyacheslav

                     • 18.01 2022 14:41:31

                     У этого такой же Vgs.

                     • Byte

                       • 18.01 2022 14:43:27

                       У него МАКСИМАЛЬНОЕ напряжение затвора ±16В. Открывается вполне себе от 3.3/5.





                       • Vyacheslav

                         • 18.01 2022 14:53:46

                         Надо было его брать (

                       • Vyacheslav

                         • 18.01 2022 15:16:25

                         Мой, оказывается, тоже работает. Все беды из-за того, что я забыл добавить pinMode(13, OUTPUT); ))))))

                     • Th0r

                       • 18.01 2022 15:10:12

                       надо не absolute maximum rating смотреть, а в разделе electrical characteristics смотреть параметр gate threshold voltage (Vgsth) - для приблизительной оценки, а лучше графики
