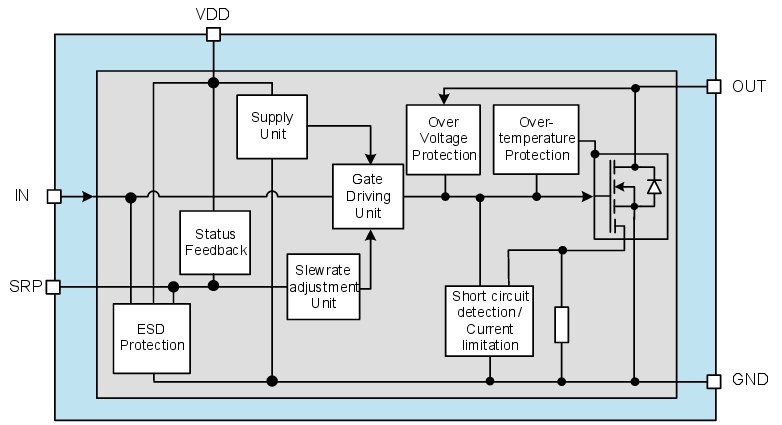

ну смотри, у этой хрени есть три ноги: земля, питание и выход, который мосфетом подключается к питанию. от этого же питания работает вся логика. а теперь представь, что будет если у тебя логика будет запитана через сопротивление нагрузки (которой может не быть). то есть вероятно как-то работать оно будет, но почему бы не взять low side, если тебе нужен low side. вот например лоусайд от того же инфинеона со схожим набором фичей. логика отдельно питается.
Комментарии: 9
Serg
оо, то что надо
Lexszero
http://www.infineon.com/dgdl/Infineon-BTF3050TE-DS-v01_00-EN.pdf?fileId=5546d4625a888733015a892c37d7023f
Serg
чтобы разрывать землю нагрузок с разным напряжением питьния например GND общий и 5 штук OUT
Lexszero
хм, и стоит полторы евры всего.
Serg
мало или много?
Lexszero
нормально
Serg
единственное от чего огни не защищены - от переполюсовки через паразитный диод полевика в этом случае пойдет а ставить шотки - это будет сведение на нет низкого Rds
Lexszero
поищи еще, я первый попавшийся ткнул. может есть и с такой защитой потому что задача-то типичная дрыгать хуй пойми какую нагрузку и не сгореть при этом.
Serg
ну тут защита только одна - два полевика на выходе, встречно диодами но таких не находил хотя таким можно и переменку коммутировать полный аналог реле Вот в два раза дешевле, полный аналог полевика но с защитами Rds правда великоват, 280 mOm, при 1А разогреется на 28°С
