Я сегодня перелопатил кучу буржуйских бумаг на эту тему, везде советуют лепить на плату, причем поближе к критичным компонентам. Я и напрягся. Одна надежда, что для 0805 точность не нужна. Спасибо, сделаю три, мне не жалко ;)
Я сегодня перелопатил кучу буржуйских бумаг на эту тему, везде советуют лепить на плату, причем поближе к критичным компонентам. Я и напрягся. Одна надежда, что для 0805 точность не нужна. Спасибо, сделаю три, мне не жалко ;)
Комментарии: 9
Danil
где такое написано? личный опыт - массовое производсво платы от 150х150 до 300х200 с БГА от 0,5 мм. везде 2-3 репера по краям платы все СМТ станки ловят только 2 и хватает можешь взять любую материнку от ПК и посмотреть
Konstantin

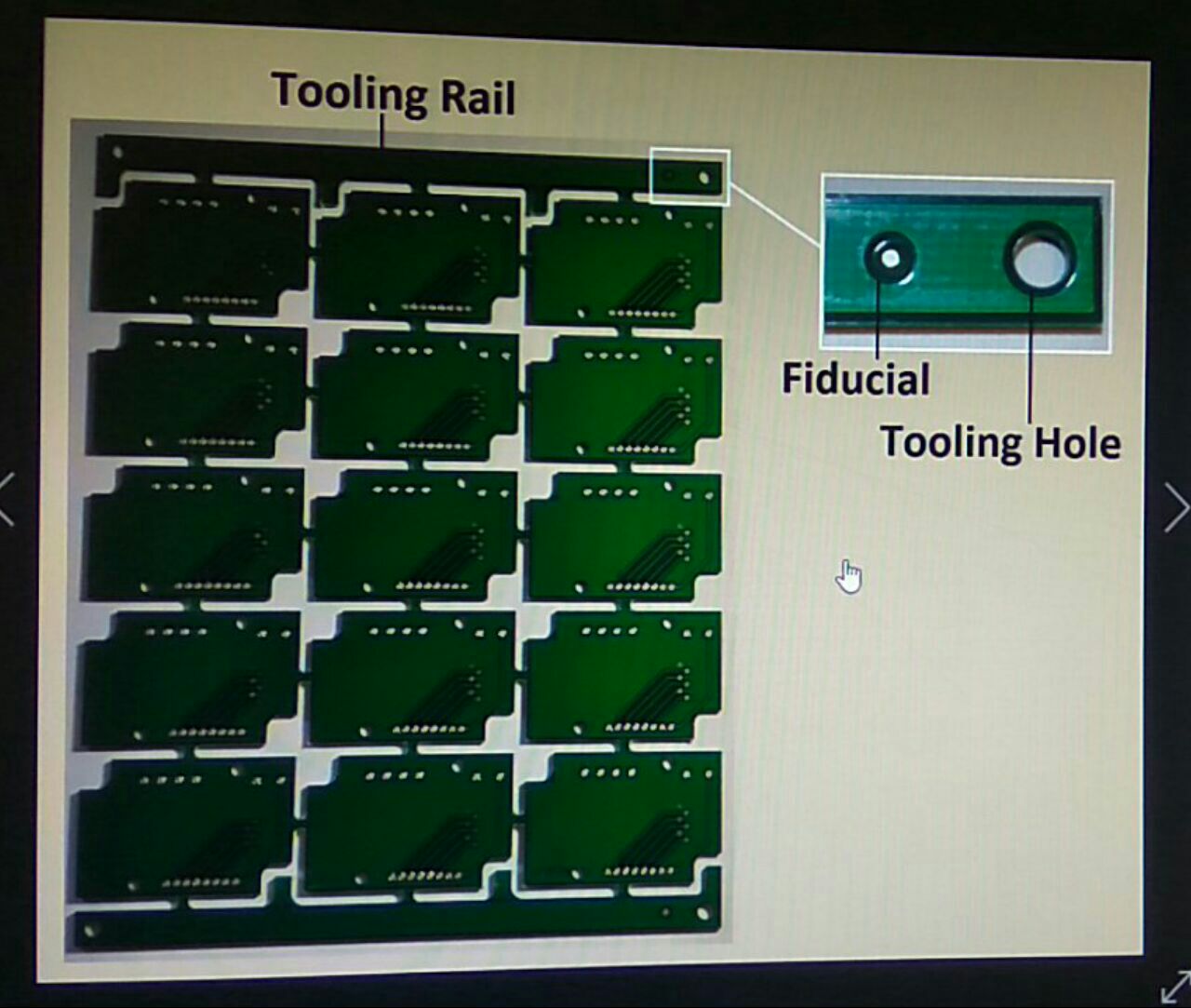

Technical Note - TN004 PCB Panel Design Guidelines: As standard three fiducials are added per SMT side plus three 0.120 (3.00) diameter non-plated tooling holes are located in three corners
Danil
не строго по диагонали - несимметричность реперов при повороте платы обязательное условие
Danil

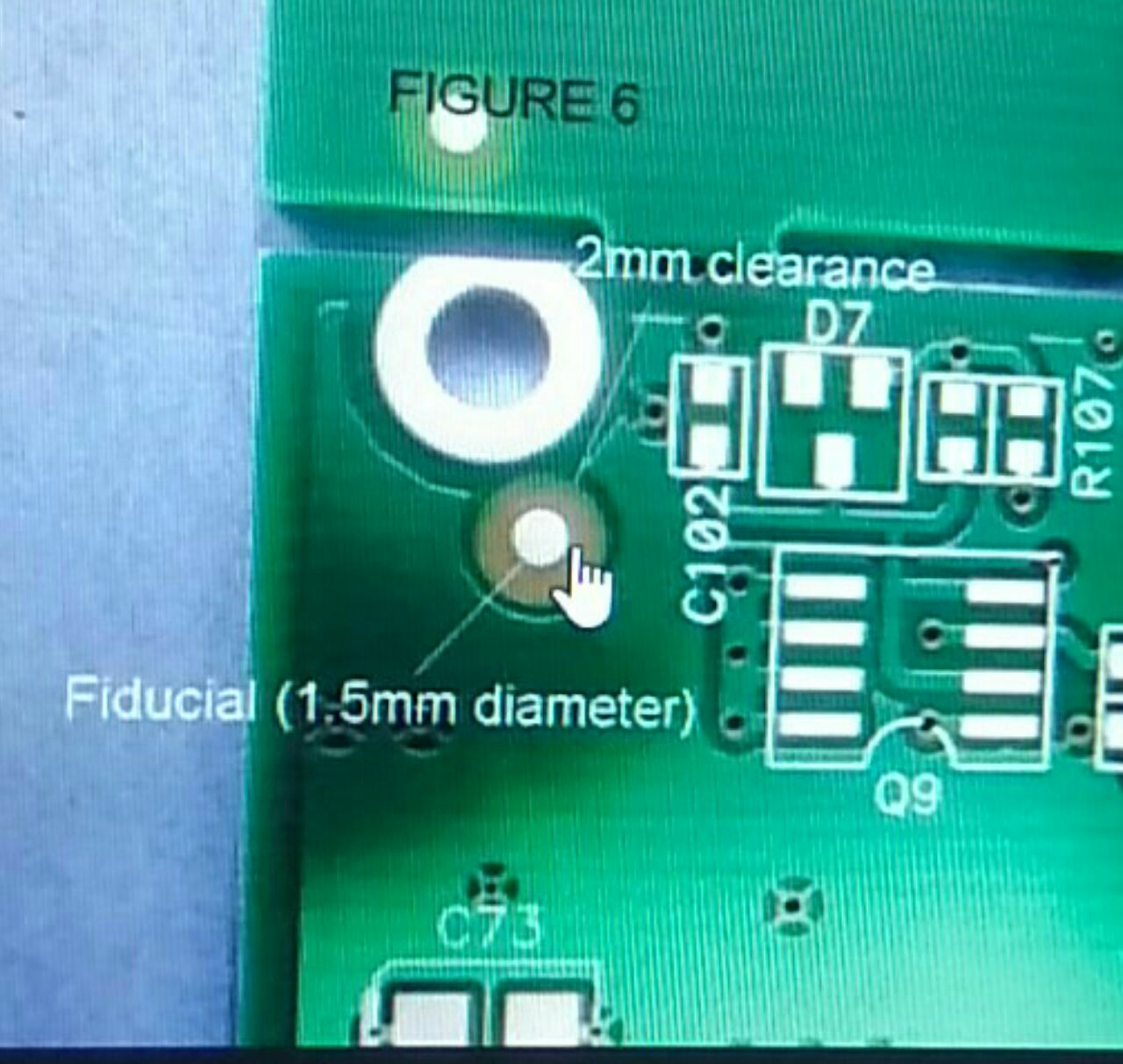

tooling holes это не реперы. стандартные реперы круг и/или квадрат 40 мил (1мм) с зазором 60-80 мил вокруг
Konstantin
Да, три репера плюс три отверстия для оснастки.
Danil
дырки то тебе нафига? они нужны например для склейки слоев МПП но у тебя то плата уже готова, так что тупо реперы и всех делов. не загоняйся. я у китайцев на сидстудио вообще заказывал без реперов 2х строннюю. просто на каждом слое ставил миру высылал в герберах послойно - все сделали как надо. правда паял руками. для станочной сборки только с реперами
Konstantin
Вот тут например, пишут про local fiducial для мелких компонентов: http://www.accutroninc.com/pdf/download/fiducial.pdf
Danil
реперы на планках для мультиборда - так все делают
Konstantin
Понятно, что для ручной сборки ничего не нужно. Мне под машину :) В прошлый раз сборщики сами делали гербер под панель и нафигачили реперы мне прям поверх шелкографии. Поэтому теперь хочу контроллировать процесс.
