Комментарии: 11

1. Vasil

   • 22.03 2022 07:52:24

   Тебе нужен повторитель шим или что?

   • Igor

     • 22.03 2022 07:54:32

     На аналоговую регулировку переделать. Скалер, который подрубаю не имеет контактов регулировки ни шим ни аналового

   • Igor

     • 22.03 2022 08:01:11

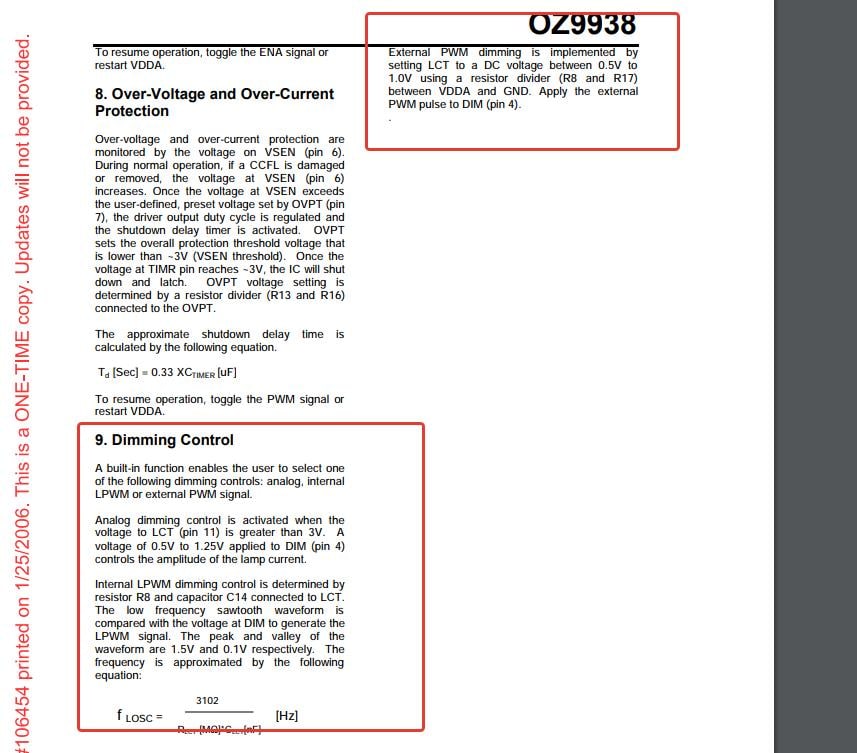

     Да извиняюсь. Это блок питания монитора, и ламп подсветки, меняю скалер с оригинального на универсальный. Универсальный не умеет в яркость, а по причине отсутствия шим сигнала на Vadj подсветка выключается. Самым простым выходом в моей ситуации увидел переделка на аналоговую регулировку яркости, по даташиту ШИМ инвертора так умеет, нужно подать на LCT больше 3-х вольта, а на DIM от 06 до 1.2 вольта.

     • Vasil

       • 22.03 2022 08:04:29

       Ну я так же прочитал, так что можно попробовать. Я бы только вместо ламп на резюках пробовал.

       • Igor

         • 22.03 2022 08:13:18

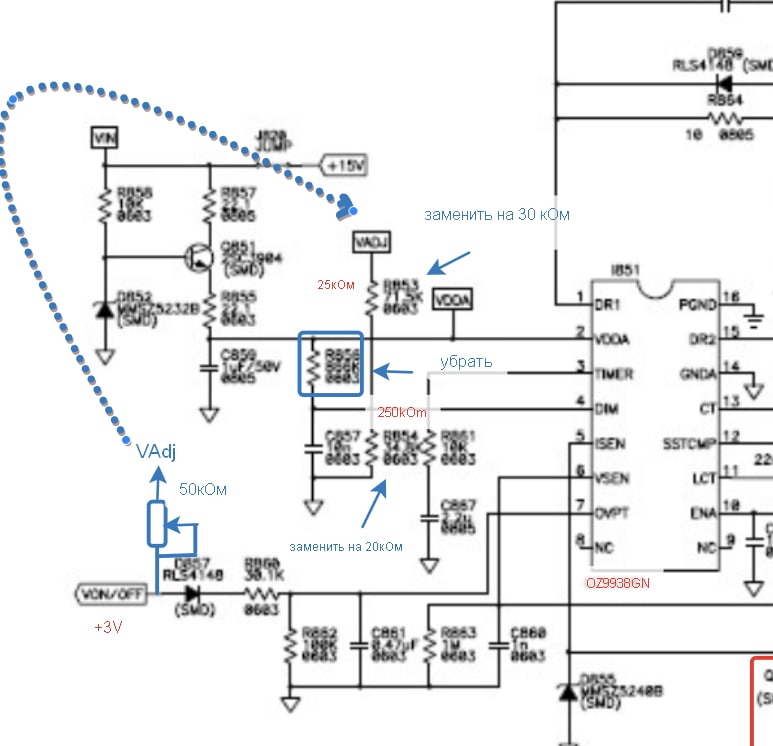

         А почему? И да на схеме у переменного резистора не к той ноге Vadj указал, прошу прощения. То есть как понимаю что нарисовал должно зафурычить и вроде ничего не спалит, то что повысился пропускаемый ток на LCT и DIM тоже особо никак не должно повлиять? Там мкА получаются.

         • Vasil

           • 22.03 2022 08:45:45

           Ну чисто подтяжкой я бы точно делать не стал LCT. Выставил бы минимум и потихоньку накидывал яркости.

           • Igor

             • 22.03 2022 08:47:34

             По даташиту шима вроде сказано тупо больще 3 В на LCT, без накидываний.



             • Vasil

               • 22.03 2022 08:49:39

               Да, пардоньте, LCT подтяжкой норм должно быть, а шим с 0.5 как раз начать.

               • Igor

                 • 22.03 2022 08:53:46

                 Да. Мне тут объяснили ещё слегка. Получается вот так? то есть 0.6 по расчётному постоянно идёт. до 1.2 можем догнать, выше 1.2 не будет потому что ограничивает резистор на 30 кОм. Как мне ещё сказали, что лучше переменный резистор поставить после постоянного на 30 кОм, но на самой плате это труднее сделать. Спасибо за консультацию, премного благодарен.



                 • Vasil

                   • 22.03 2022 09:18:09

                   У тебя там вход напряжения, но аккуратно, крутилки могут давать всплески, так что конденсатор там не зря стоит.

                   • Igor

                     • 22.03 2022 09:23:52

                     Хорошо. Ещё раз спасибо. Ну надеюсь максимум что спалю это саму шимку. И то думаю возможно переделаю тогда лампы на светодиодные ленты.
