Народ, нужен ваш совет, думаю сварганить резервное питание для роутера дачного, так вот, есть пачка аккумов 18650 liion, есть платка которая может переключать чередовать два входных питания 12 в зависимости от наличия/отсутсвия на основном источнике питания (один dc выход, один dc вход, один batt вход), есть bms платы под 4s. Вопрос где бы найти плату заряда 4s ну и чтобы не особо больно было при сборке всего этого дела. В схемотехнике познания чуть больше введения книжки по схемотехнике) По сути основная проблема найти плату зарядки, которая заряжала бы аккумы и после их зарядки отключалась бы. В идеале конечно, чтобы эта плата могла питать девайс в обход аккумов (по сути как реализованно в ибп). Т.е. чтобы можно было исключить первую плату о которой я говорил (переключение источников питания)
Комментарии: 32
First
Это что за платка такая переключательная? В соседнем чате человеку бы она очень пригодилась.)
Aba
Ах да, роутер микротик, входнле питание 12-30В. Максимальная нагрузка ватт 40 будет. Ща, как раз достал ее. Могу ссылкой если что поделиться на али.
Woddy
40 ватт???
Aba
Там релюшка как я понимаю стоит
Woddy
а не дофига ли
First
ссылку было бы неплохо
Woddy
вообще самое правильное банки в параллель и степап поставить. но это на 5-10ватт рассчитывать надо. зато никакого геммороя с зарядкой и балансировкой
Aba
Да, думал об этом, но найти именно тот, который автоматом мониторил бы аккум, заряжал его и потом выключался - хз.как А так, да ровно та же идея была 154,13 руб. 27%СКИДКА | Модуль защиты от отключения питания автоматический коммутационный модуль UPS аварийный отсек батареи блок питания 12 В до 48 В плата управления https://s.click.aliexpress.com/e/cSGdja58
Woddy
ну они же не должны выше чем 4.2в/банка заряжать
Aba
Ну для этого bms есть, вопрос будет ли зарядка вырубаться и мониторить напругу на аккумах и дозаряжать их в случае необходимости. Вот и решил поинтересоваться, может уже кто нибудь делал такое... То что нужно? Или не?
Woddy

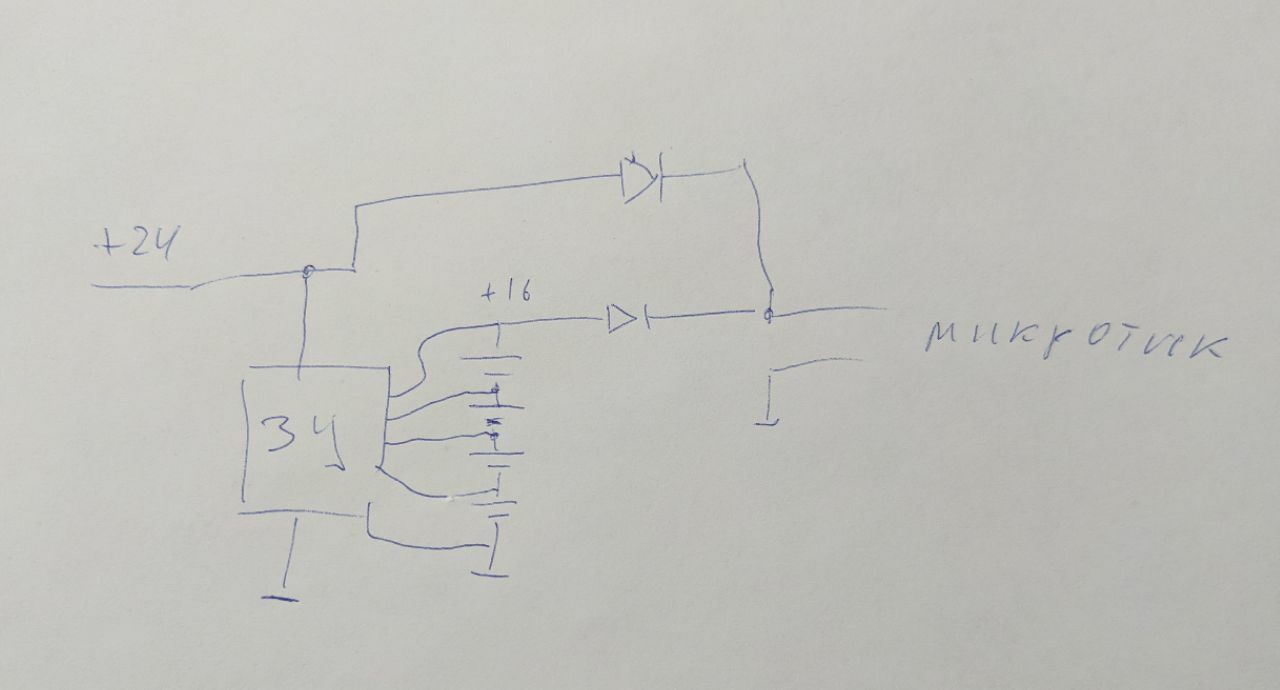

да не нужно тебе реле выход батарей 4s это 16в, блок питания 24в. пока питание есть роутер будет работать от блока питания. тупо два диода поставь тебе надо лишь зарядное устройство собрать. но мне лень искать :)
Kaktys
Зарядку тупо модуль с CC/CV и все
Aba
Мож кейвордов накидаешь для гугла, а дальше я сам?) Собственно мне кейворды то и нужны - как нагуглить) Спасибо, погуглю что это)
Woddy
тебе надо любой балансир на 4 банки лития с али с вероятностью 90% он подойдет
Aba
Балансир есть, как раз на 4 банки... но вот в минимальная напруга на 4х банках 10В... получается либо забить нужно на это, либо опять же искать степап/степдаун платы Итить ты заморочился)))) спасибо)))
Kaktys
Ничо не надо, плату с CC/CV на вход, bms на аккумы и стабилизатор на 12 на выходе
Woddy
так тоже можно кстати
First
Да, спасибо, не мне нужно было, передам
Aba
два девайса будет, второй по слабее, сколько по нагрузке хз, у микрота максимум потребление 21Вт, второй пока хз сколько.
Woddy
какая модель микротика? что то очень древнее что ли...
Aba
Хотя родной бп у микрота 24Вх0.8А Нет, наоборот hap ac2 По сути будут два девайса, этот микрот и еще один (по пое)
Woddy
ну так с этого блока питания можно запитать и роутер и пара точек доступа и потери на витухе длиной 100 метров,.. если оно всё рядом то арифметика другая
Aba
Я ориентируюсь по спекам, запускать не запускал и не мерил сам. Минимальное там 16Вт потребление
Woddy
Max power consumption without attachments 16 W ну да, там проц мощный... может и сожрет если загрузить
Kaktys
12в ups платы на али до фига, как и готовые 12в ups
Woddy
может то, что продается для шуруповертов подойдет?
Aba
а аттачмент будет - как минимум 4г модем, как вы понимаете. Так что хотелось бы все же с запасом сделать. С учетом сборки 4s2p думаю не напряжно будет (хотя можно и 6s2p, но плат не видел таких)
Woddy
на али полно плат для переделки шуруповертов на литий надо покурить спеки на них
