А интересная вещь этот ваш электрон - Эксперименты по сверхточному определению магнитного момента электрона (Нобелевская премия 1989 года) показывают, что размеры электрона не превышают 10−20 см Его время жизни не менее 6,6E28 лет с 90%-й доверительной вероятностью

Комментарии: 21

  1. Alexandre

    Вас понесло, люди. Это не тот чат.

    • Andy

      + Извиняюсь

  2. Anonim

    10 см электрон. Ор.

    • Konstantin

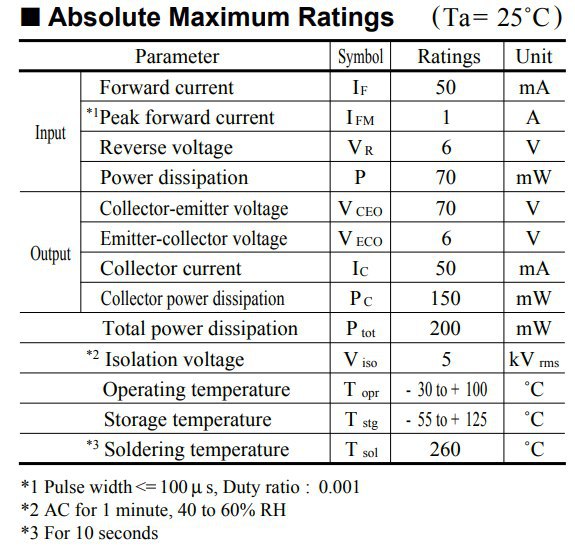

      десять в минус двадцатой степени, аффаик Это картинка из даташита на оптопару PC123 (Sharp). Подскажите кто знает, до какой частоты его реально можно использовать в качестве развязки входа МК, килогерц еще потянет? наверное и 5 потянет, нет?

      • Defragmented

        сопротивление входов мк ближе к 100ом из этих кривых где-то до 1 дб можно потерять чтобы сигнал еще детектировался т.е. около 20кгц предел (лучше - меньше)

        • Vyatcheslav

          При 10кОм нагрузке я вижу полосу до 5 кГц по уровню -3 дБ. При меньшей нагрузке частота среза выше.

          • Konstantin

            Ок, спасибо, мне пока за глаза такой частоты хватит

            • Vyatcheslav

              А нельзя ли узнать, из каких соображений сопротивление входов мк берётся около 100 Ом? Видимо, нельзя. Ну ОК...

              • Defragmented

                предельный ток около 10мА-30мА и питание порядка 5в

                • Vyatcheslav

                  предельный ток чего около 10-30 мА, входа или таки выхода?

      • Firelander

        я вообще не понимаю почему полоса лучше при бОльшей нагрузке, а не наоборот

        • Konstantin

          Их (оптопары) можно же потестить? Где-то что-то видел на эту тему, но где и что? Там начнут фронты заваливаться или что?

          • Vyatcheslav

            RC-цепь. R нагрузки и C паразитный. C = const, => при уменьшении R уменьшается постоянная времени => частота среза растёт (я ничего не напутал?)

            • Konstantin

              Если бы я знал, я бы не спрашивал, я просто соберу на макетке 2 МК и между ними оптопару с согласующими резисторами и начну плавно повышать частоту меандра, пока результат мне не перестанет нравиться

              • Defragmented

                если тебе нужно передавать логический уровень а не точный вольтаж (для чего и предусмотрены оптопары!), то ты можешь использовать обычные светодиоды.они работают от 1мгц (белые) до 10мгц (цветные), 100мгц (лазеры), 1ггц (PIN led / avalanche mode) черная трубка-термоусадка чтобы свет от пары светодиодов не уходил наружу и не засвечивал другие светодиоды они сильно искажают сигнал. но зато работают намного быстрее. и для логического уровня искажения не важны

                • Konstantin

                  Да не вопрос, не знаю ли успею сегодня, но мне нужно типа такого: а в качестве приёмника что? Фототранзистор?

                  • Defragmented

                    второй такой же светодиод. они работают как приемник тоже. тем более что если они сделаны по одинаковой технологии, то их частоты максимальной чувствительности скорее всего совпадают с частотой излучения

                • Kaktys

                  А можно взять копеечные 6N137, которые могут до 10МГц.. А для частот выше есть более надёжные индуктивные копплеры

                  • Konstantin

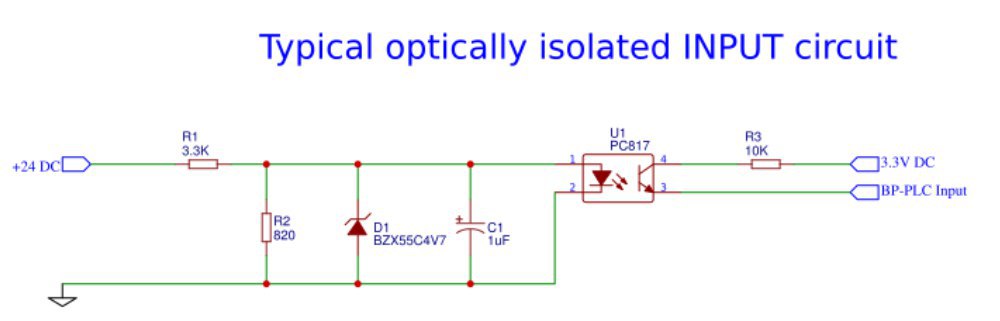

                    R2 нельзя выкидывать, если конечно использоваться будут только механические контакты и никаких датчиков. Стандарт IEC 61131 предписывает определенные токи при замкнутой и не замкнутой цепи. Конденсатор стоит имхо против высокочастотных помех (дребезга контактов), а стабилитрон против ошибочной подачи высокого напряжения на вход. Это мое понимание темы, могу и ошибаться Да мне пока так много не нужно, но спасибо за подсказку. Просто эти PC123 у меня есть а наличии, пытаюсь просто понять - применимы ли они для данного случая, килогерца мне пока хватит с запасом

                  • Defragmented

                    почему индуктивные копплеры надежнее?

                    • Kaktys

                      Светодиоды слабеют и/или дохнут, одна из частых поломок в бп - оптопара ос умерла
