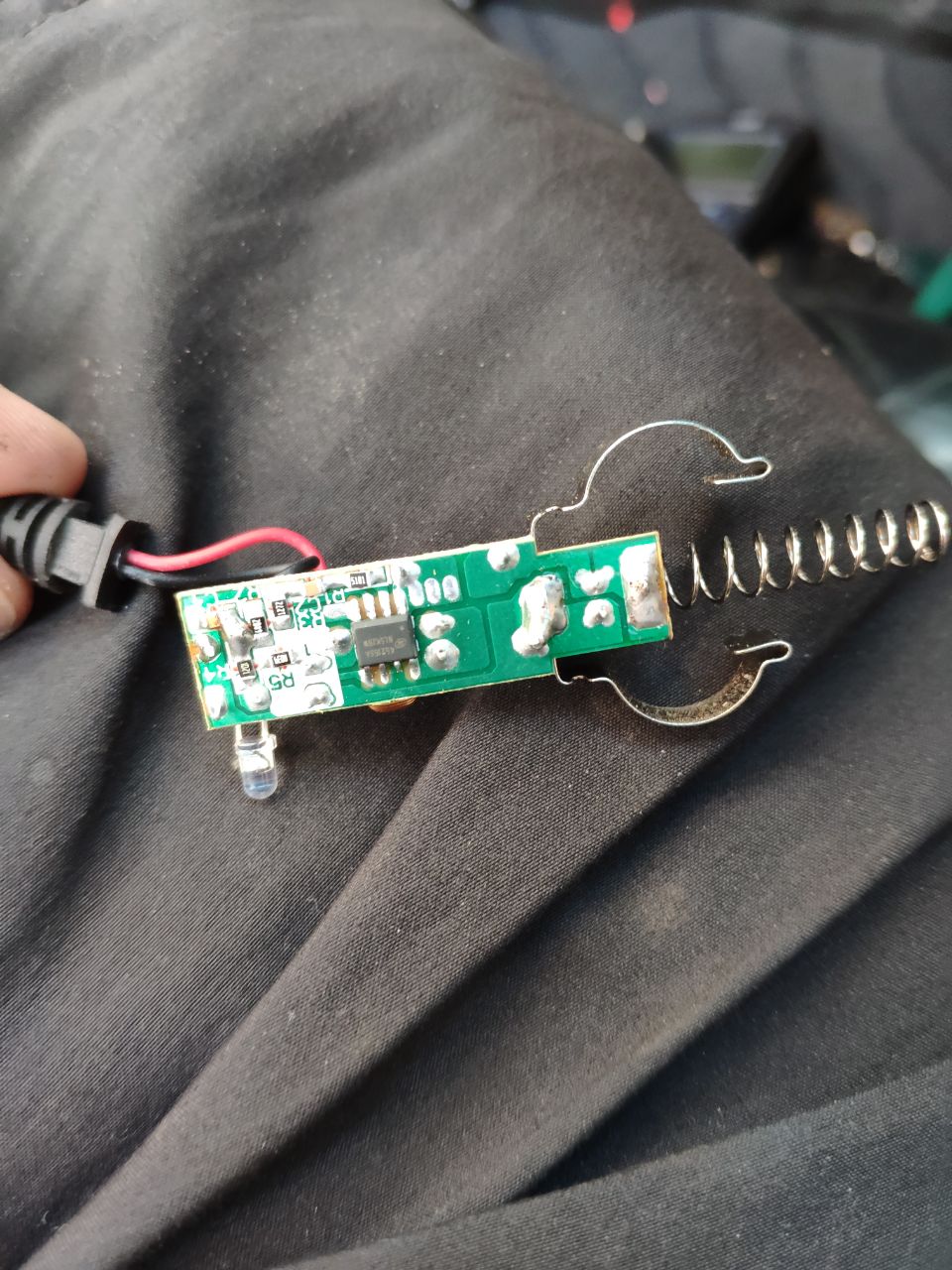

Привет. Подскажите плз, что может сгореть в такой схеме при переполюсовке? Элементов немного, хотелось бы ее починить, чем новую покупать. Это преобразователь 12в-5в для автовидеорегистратора. Есть подозрения на кондёр, очень неважно чувствует себя, но может что подскажите ещё проверить. (Мультиметр есть)
Комментарии: 8
Lightfalcon
Кондёр точно на замену, а дальше должно было все выжить, там диод защитный от переполюсовки стоит
Alexandrsk8
А зелёное это что может быть? F1 подписано? Как понимаю я могу кондёр просто удалить, и схема будет работать? Чисто для проверки хотя бы
Lightfalcon
Если f1, то по логике это fuse - предохранитель Да, без кондера будет выдавать напряжение, но при большой нагрузке может глючить, не зря ж его поставили
Alexandrsk8
Вот по логике понимаю, но может кто визуально знает на что похож элемент такой
Firelander
схему buck converter'а хоть открой, диод там не от переполюсовки
Defragmented
там микросхема которая обеспечивает и силовой элемент и мозги она скорее всего же и сгорела
Lightfalcon
На резистор похож :) только без маркировки, но с тем же успехом это может быть стеклянный предохранитель в термоусадке Она после диода идёт, каким Макаром бы до нее дошла напруга при переполюсовке?
Alexandrsk8
Выпаял кондер- схема не завелась Диод кстати сидит на минусе. На плюсе этот зелёный резистор. Как понимаю все таки микруху подбило?
