Добрый день. Нужен совет. Требуется получить: Постоянное напряжение 320-360В Мощность - около 15кВт. 1 Вариант.(неудачный) Взять трансформатор и трехфазный мост. Трансформатор такой не нашел, а заказывать очень дорого будет на такую мощность. 2 Вариант.(перспективный) Взять однофазный диодный мост. Напряжение устраивает (~324В), хоть с большими пульсациями по сравнению с трехфазным. Очевидно будет большой перекос, потому подумал, почему бы на каждую фазу такое не поставить. Просимулировал и понял, что без трансформатора и из-за общего ноля получу те же почти 600В. Как можно соединить их входы/выходы иначе, что бы получить требуемое напряжение распределив нагрузку равномерно меж фаз? Либо если есть предложения иных вариантов решения задачи, буду рад услышать.
Комментарии: 41
Defragmented
324в будет лишь в пике, нужны будут дикие конденсаторы чтобы сгладить до 220в уточним что имеется трехфазная сеть и 220в от нуля до фазы и 380в между фазами, так? и нужно нагрузить все три фазы более-менее равномерно? и транс на 50гц не хочется городить?
Vasyl
Есть группа кондеров 6 по 6000мкФ. Но на 350В.( Всё верно.
Defragmented
ограничения по коэфициенту мощности? конденсаторы и диоды дадут около 0.5, считается довольно плохим. но если это не обговорено то в рф обычно на это нет ограничений
Vasyl
мои познания не настолько глубоки. но я так понимаю что это похоже на КПД. и 50% ну очень мало. Остальное в тепло?
Defragmented
да, в тепло. но не в вашем девайсе а в проводах до дома и на электростанции обычно за это наказывают рублем. но в рф - нет. только для очень крупного бизнеса
Kaktys
В) Трехфазные выпрямители с выводом нулевой точки трансформатора https://studfiles.net/preview/4289656/page:11/ Основной вопрос то : зачем это нужно, причём есть 15квт, 6о нет денег на транс??
Vasyl
я из Украины. У нас думаю подобная ситуация. У меня в мастерской много разного оборудования, как на нем этот коэфициент возможно вычислить/померять? я несколько раз заказывал тороидальные траснформаторы до 2х киловат. недешевое удовольствие. Он только весить будет больше чем я.
Defragmented
сделано до 1990 - коэфициент 0.5-0.7 сделано после 2010 - коэфициент 0.95 обычно так все грубые решения типа диодов на 50гц или мотор напрямую подключенный к 50гц приводит к низкому коэфициенту мощности повышается коэфициент мощности отдельным высокочастотным преобразователем
Vasyl
нет ряд драйверов запитываеть без входных выпрямителей, которые потом уже формируют нужную синусоиду на каждый из 6 моторов. что это такое? гугл что-то не понимает меня. хорошая идея. нужно глянуть как в инверторах/частотниках постоянку получают.
Defragmented
высокая частота + диод главное чтобы не работать на 50гц. это уменьшает коэфициент мощности
Kaktys
Ты реально советуешь сделать импульсник на 15квт??
Firelander
А почему бы и нет
Kaktys
Один комплект транзисторов стоит сотню баксов
Firelander
А сколькло стоит железный трансформатор плюс кондеры на десятки-сотни тысяч микрофарад?
Kaktys
Он не горит, а при разработке бп на 15квт и профи сождет не один комплект
Firelander
Электролиты кстати вполне можно сжечь
Kaktys
Все можно обоссать и сжечь, но транс сложнее
Vasyl
есть еще вариант. на рынок периодически попадают БП б/у с Базовых станций. http://www.eltek.ru/media/documentation/datasheet/flatpack2/rectifiers/ps_flatpack2-rectifier_48-2kw.pdf Но какая надежность будет такой сборки не понятно.
Anonim
чота с фразы заорал в голос
Vasyl
я не совсем понимаю о какой частоте идет речь. если брать трехфазный диодный мост, то там на выходе 300Гц, если не ошибаюсь.
Defragmented
нет. я обьясняю как что работает почти все современные преобразователи имеют транзисторы которые открываются\закрываются десятки и сотни тысяч раз в секунду
Vasyl
да, но они работают уже после выпрямителя.
Kaktys
Для чего тебе надо 350в постоянки то при 15квт? Минитеслу заряжать?
Defragmented

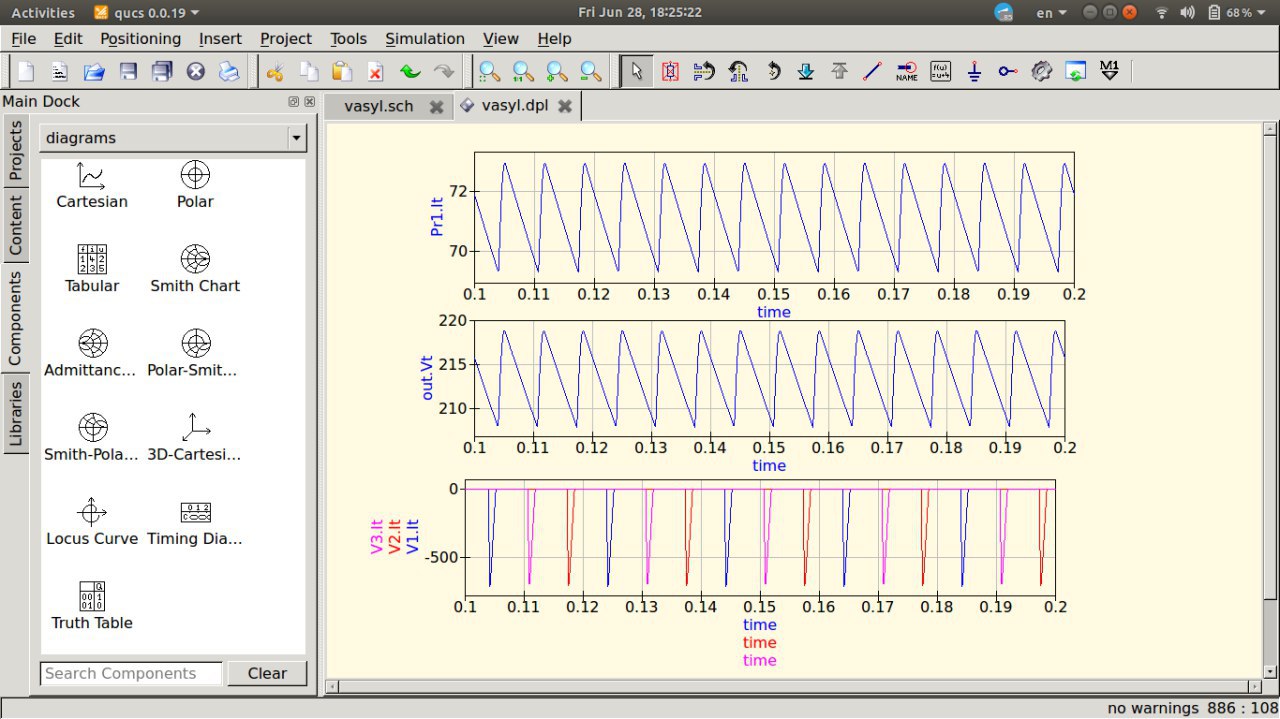

конденсаторы не уменьшают пиковое напряжение особо. напряжение выше допустимого напряжения для конденсаторов (350в) поэтому их нужно будет поставить 2 последовательно. это уменьшит их емкость в 2 раза и чем больше конденсаторов - тем хуже пиковый ток без конденсаторов 50а на входе с конденсаторами 100а на входе в обоих случаях пиковое напряжение больше чем максимум в 360в с конденсаторами около 371в максимум без конденсаторов около 375в максимум
Sifun
это просто так не делается, надо проектировать блок питания какой никакой
