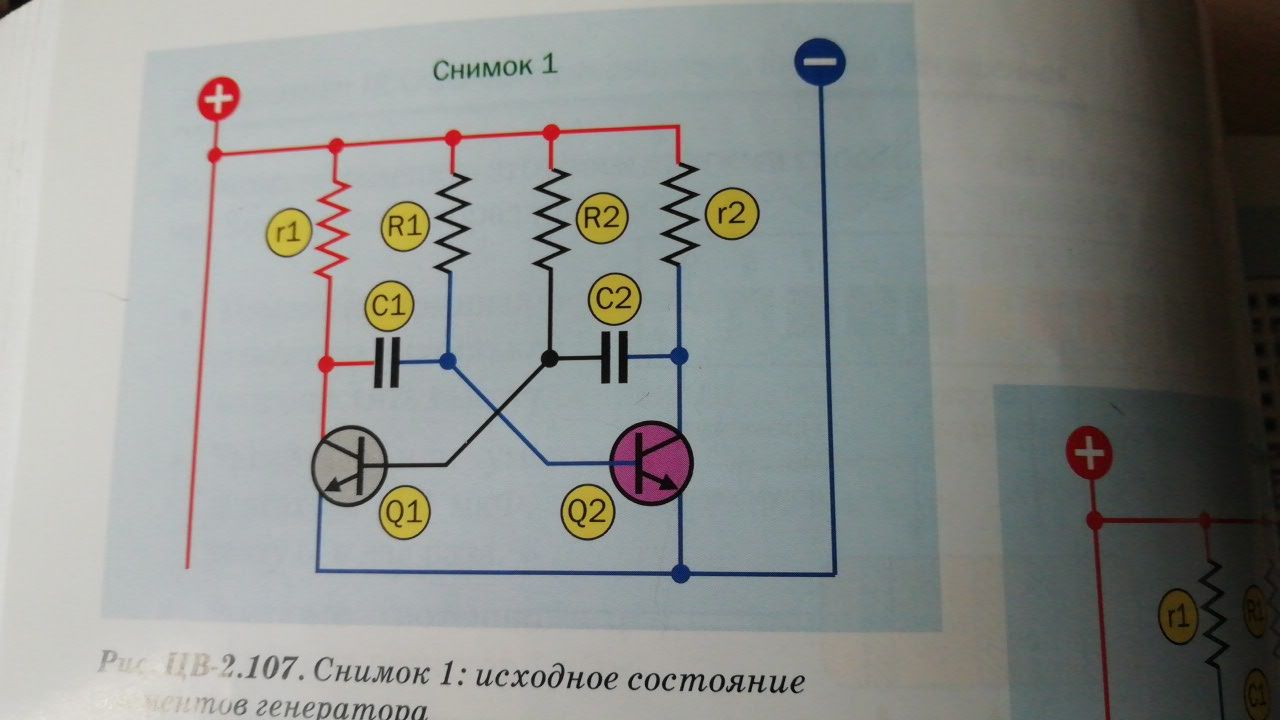

Привет всем! Изучаю электронику по книжке, и у меня возникла проблема с понимаем цветов на схеме. Автор указал, что у синих проводов напряжение близко к 0, у красных - к положительному значению источника питания, а у чёрных оно неизвестно. У резисторов r сопротивлкние меньше, чем у резисторов R. Каким образом база транзистора Q2 оказалась заземлена, если она подключена к плюсу через резистор? Пока я формулировала вопрос, поняла, что для транзистора главное, чтобы напряжение на базе было средним между коллектором и эмиттером. И все же, мне кажется, это какое-то неудачное распределение цветов.
Комментарии: 12
Anonim
Собери данную схему в EWB или другом эмуляторе эл схем, так понятнее будет
Olga
Спасибо) Как? База ведь подключена только к плюсу.
Kaktys
через нее, через транзистор на "-", все правильно
Anonim
Через конденсатор транзистор с другой стороны ее к минусу подтягивает
Firelander
нет, имеется ввиду ток база-эмиттер биполярника
Kaktys
мультивибратор редко где заводится в симуляторе
Lbh
microcap. заводится даже такое http://elektronik.by/4/part1a/img2.jpg но конечно новичку он не по зубам
Kaktys
дада, потому и не назвал его
Firelander
а вообще не стращайте. Где разбираться со схемами как не в симе. Только так можно и "пощупать руками", посмотреть как влияют параметры компонентов итд.
Lbh
сим симу рознь. для новичка есть симуляторы попроще но вообще симуляторы это зло имхо. для того чтобы пользоваться симулятором надо знать всю теорию работы отлично и все тонкости симуляции(ограничения) а то получается так, что привыкаешь к тому что у тебя всё в симе работает, собираешь реальную схему и тут опаньки. жестокий реальный мир :) у тебя ничего не работает и ты не знаешь и даже не догадываешься почему
Firelander
вон свеху давали попроще сим
Nikolay
Просто нужно указывать начальные условия (напряжение, ток) на элементах для подобных схем
