Доброго времени суток, можно ли как-то автоматизировать создание плат лутом? В большом количестве тяжко их делать. Может имеются какие либо станки, типа чпу. Чтобы можно было плат 10 в день делать. И не ждать с завода неделю.
Доброго времени суток, можно ли как-то автоматизировать создание плат лутом? В большом количестве тяжко их делать. Может имеются какие либо станки, типа чпу. Чтобы можно было плат 10 в день делать. И не ждать с завода неделю.
Комментарии: 26
Sanchez
Фоторезист же масштабируется лучше?
Egor
Чпу маленький с острой фрезой, но стоит около 50-100тыс и фрезу надо мелкую мелкую иначе задирает медь
Anonim
Лутом нет, можно чпу резать, но это тоже долго. Если делать не очень большие платы я бы панелизировал всё, и лутил скопом.
O1af
а не лучше ли тогда резистом? большой текстолит брать на него переносить в большом резервуаре полоскать под большой лампой светить... с чпу много вопросов если человек не знаком: это и настройка и карта высот и чертежи и отводка стружки и подборка сверла.... ну и нужно думать о закупорке в контейнер чпу если дома все делается, дышать металлом не совсем полезно.... да, это автоматизация но стоит обдумать нужна ли она при таких масштабах, кроме того как и сказали тут: на производстве и дорожки нарисуют и метализацию сделают и пасту нанесут
Roman
смотря как резать
Anonim
что как резать?
Roman
стеклотекстолит, не во всех случаях это долго
Anonim
чтобы обеспечить хотя бы tqfp надо пятку фрезы в десятку, а для обычных падов это малый зазор, и приходится делать 2-3 проходва периметров дорожек в итоге на мелкую плату выходит минут 20-30 фрезеровки
Roman
я просто растром снимаю район падов и все, без нескольких проходов, чтоб не думалось совсем
O1af
а что по точности?
Roman
от станка зависит, от выставленного шага. у меня точность 0.01мм, и так же от фрезы зависит. тонкая фреза увеличивает время обработки
O1af
оптимально было бы еслиб фрезы менялись...а так: долго
Roman
полный цикл все равно подразумевает смену фрез, как минимум - сверла, при желании можно и другую фрезу поставить, для широких просветов между дорожками и пространства вокруг падов. Но имхо, на это уйдет больше времени подготовки помноженное на три, чем выполнится фрезеровка одной фрезой.
Anonim
а как выглядит итоговая плата, покажи
Roman

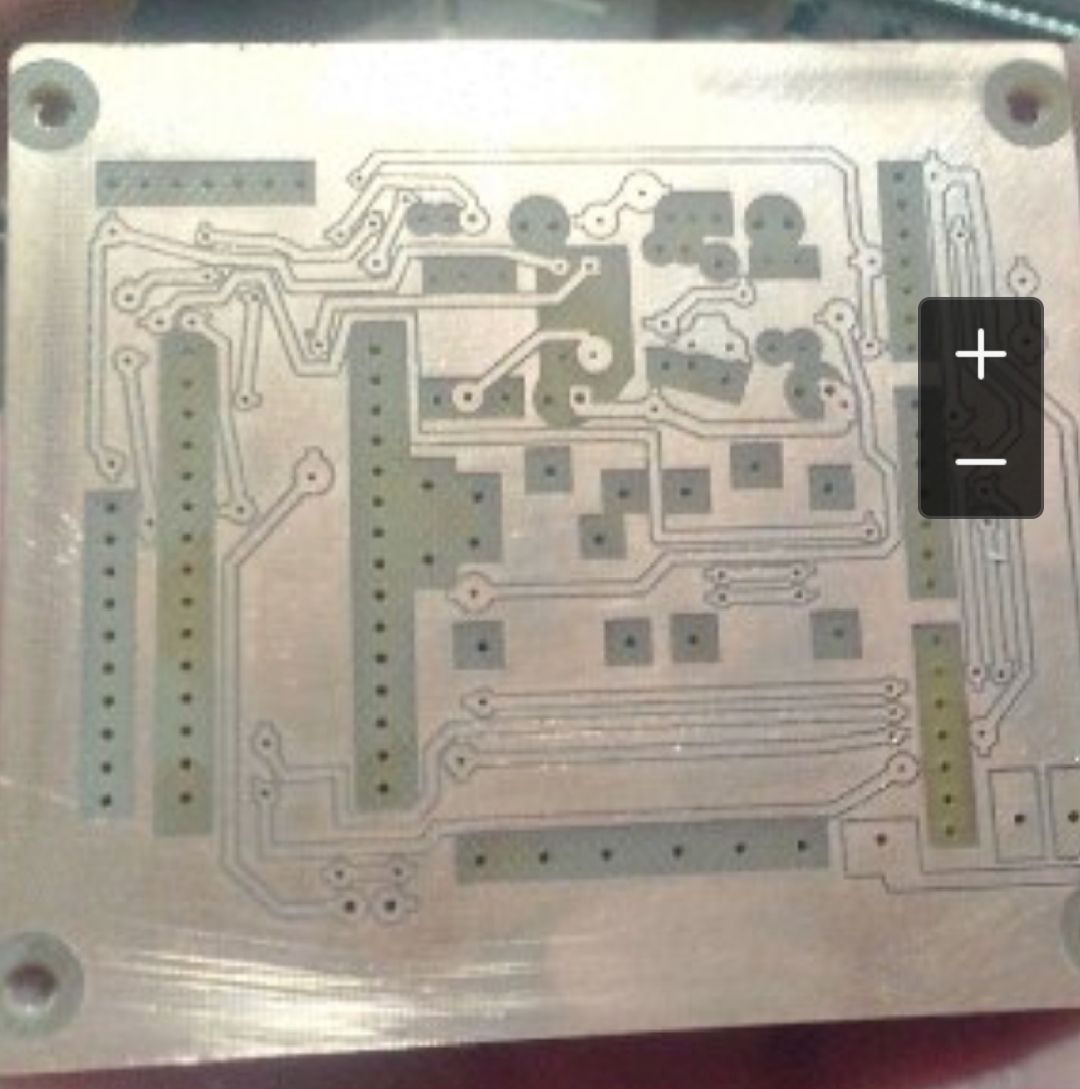

при фрезеровке (любой) должно быть организовано пылеудаление с места реза, это вот прям вынь и полож. В идеале - кожух защитный. не лучший вариант, но это то, что смог найти. обрати внимание на законцовки дорожек: при такой форме они не отрываются на дешевом текстолите, который держит нагрев до 80°с. Качественный, FR4, думаю, что не требует таких изворотов. Для корпуса tqfp-32 никак что-то нарезать не соберусь
Anonim
я не про те зазоры падов говорил, а именно вокруг медного пада чтобы при пайке не навешать соплей на основную медь
Roman

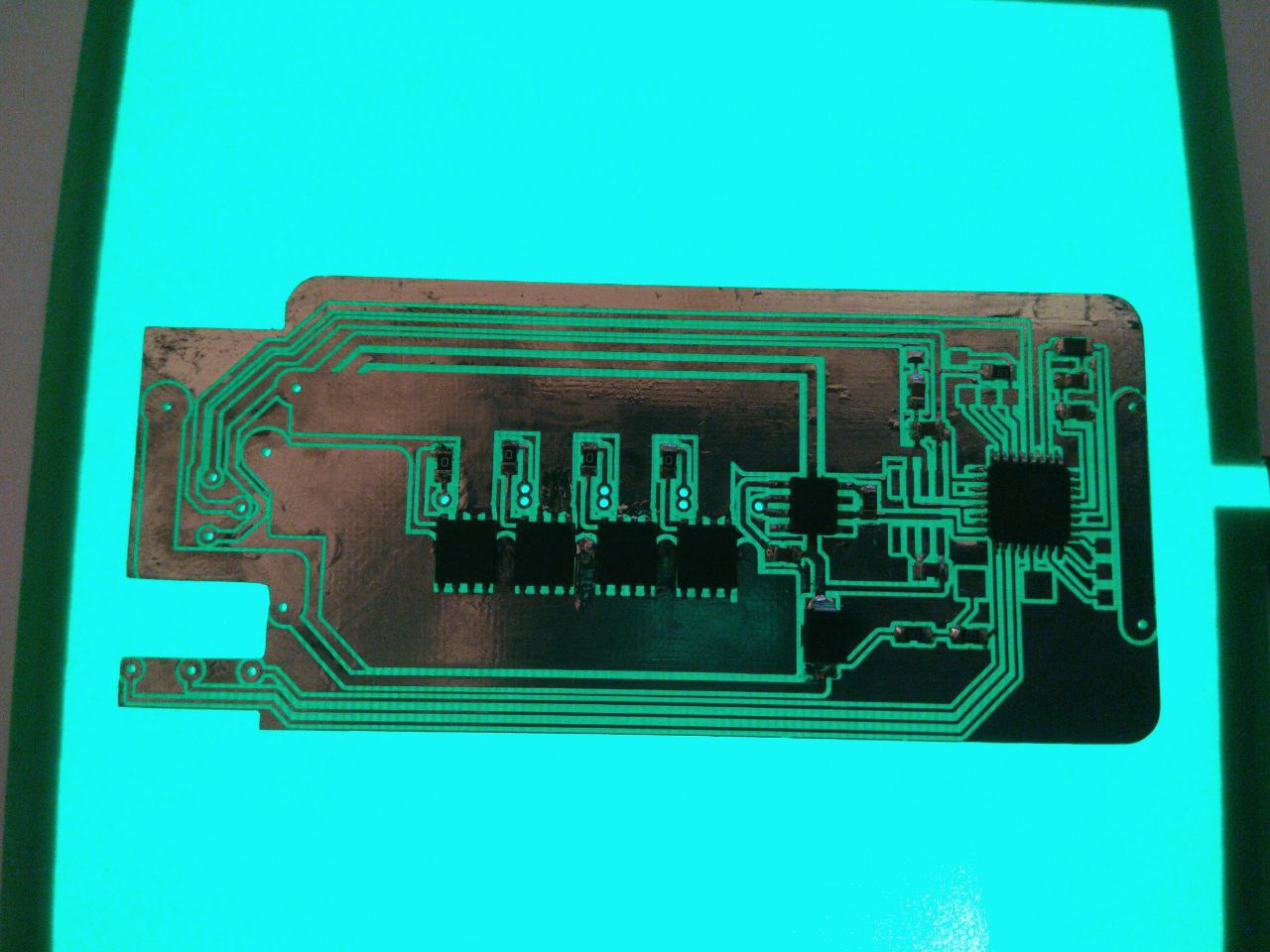

ну так я про это тебе и говорю, что для этого я растром прохожу по ответственным местам повруг пада, пятак, а вокруг большой зазор. в данном случае не видно обратную сторону, фотку не нашел.
Anonim
ну у меня все пады ответственные
Roman
на лицевой стороне просто выборки, чтобы детали вставлять. буду резать плату для вентиляции - засеку сколько по времени будет на одну штуку уходить
Anonim

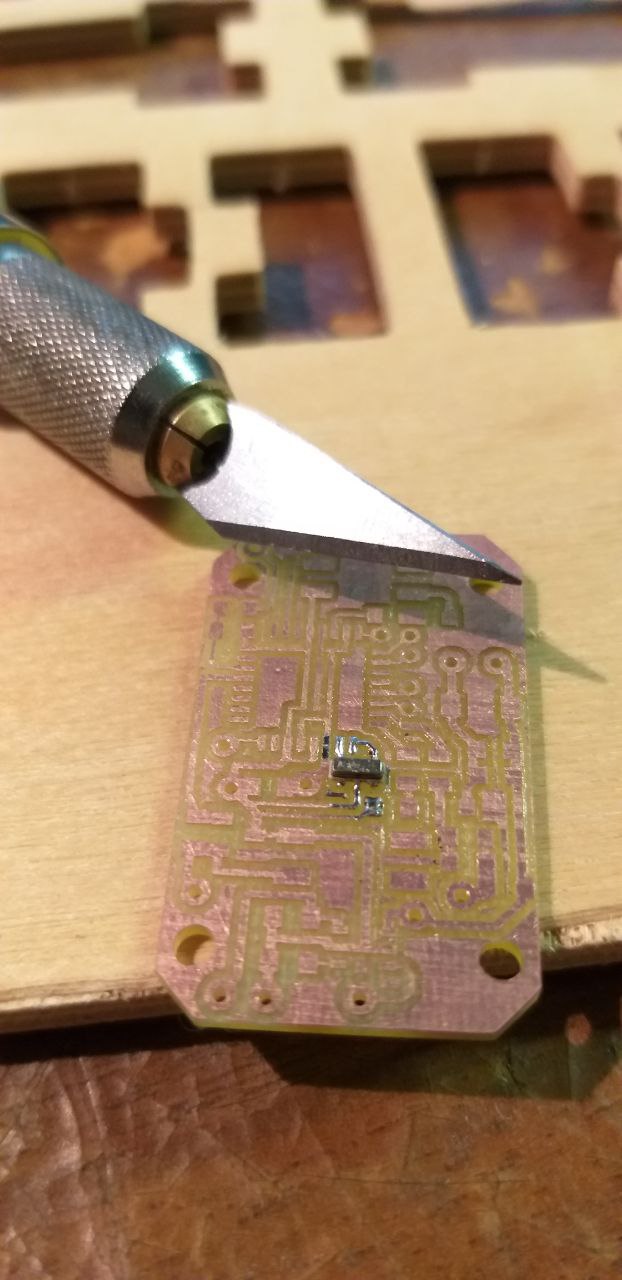

заусенцев там точно нет, я острыми фрезами режу, и после резки мелкой наждачкой зачищаю вот эта плата - минут 10-15
Roman
а по центру это резистор?
Anonim
кварц 3213, 3.2х1.3 мм
Sifun
что полная залупа
Dmitriy
Фоторезист + Желтянка очень быстро и качественно
O1af
а есть пример?
Dmitriy
Да всё в целом по стандарту, только вместо печати шаблона на прозрачных пленках, шаблон печатается на "желтянке", а потом через ламинатор переносится на защитную пленку. Из плюсов: очень качественный перенос, дорожки 0,1мм - не проблема 100% повторяемость Минусы: Большой расход тонера (не фак что минус) Желтянка Расход Усилителя тонера
