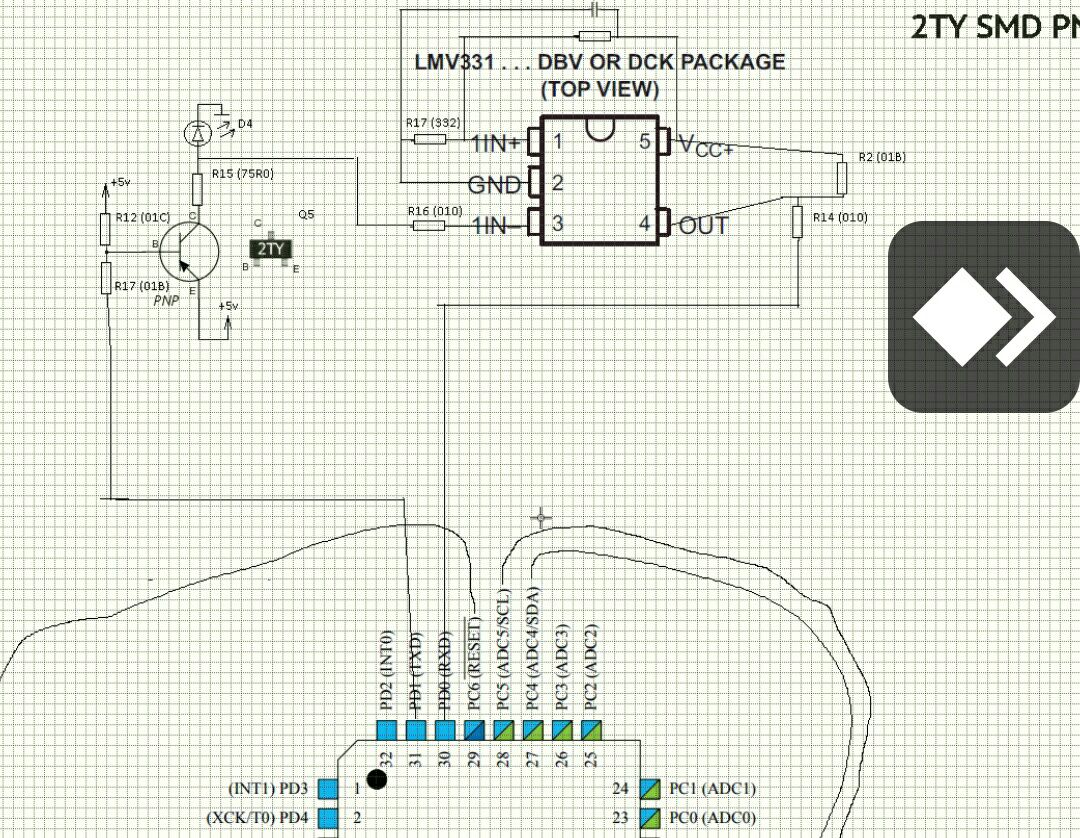

Есть устройство, состоит из двух плат, общаются между собой они через оптическую связь, обычный уарт, только по оптике. И почему-то не работают. Проверил всё, что можно, каждое устройство со своей стороны сигнал отправляет, а у соседнего не принимает. Менял светодиоды (инфракрасные), ставил обычные белые (для просто так, попробовать, ибо инфракрасные уже закончились). Соединил проводами - всё работает, а по свету не пашет. Светодиоды сами загораются, если на них через камеру телефона смотреть. В чём может быть дело? Кусок схемы вот. С другой стороны примерно то же самое.

Комментарии: 9

  1. Kaktys

    На схеме нет приёма, чем сигнал принимаешь, какие скорости, что намерял на диоде передатчика и приёмника осциллом? И это не схема, а что то полусхемное кривое

    • Serjone

      Этот светодиод, он же приемник, на выходе усилителя получается uart.

      • Kaktys

        Светодиодом же и принимаешь? А чем и как усиливаешь, смещение даёшь, дуплекс делаешь? Силу сигнала вообще проверял ли?

        • Serjone

          Да, светодиодом и прием и передача. Устройство не моё, я его ремонтирую. Осциллографа нет под рукой. Завтра попробую логическим анализатором протыкать, вдруг найдёт чего-нибудь.

          • Kaktys

            Оно вообще когда то работало? Анализатор не поможет, там аналоговые сигналы

  2. Saw

    Сдается мне, ято R14 здесь лишний. На выходе компаратора будет лишь до 300 мВ, и нужна подсадка, а значит, надо R14 исключить и попробовать без него. Еще бы номиналы резюков... Если R14 как токоограничивающий, то надо бы номиналы глянуть. Все же с компаратора до 35 мА может идти.

    • Serjone

      Попробую завтра. Ком портом как раз до него подключался. а когда пробовал к ноге контроллера подключаться, ловил много мусора. Спасибо.

      • Saw

        И еще, раз у нас сигнал идет на IN- , то на выходе будет инверсия , нет ? Этот компаратор вроде при превышении напряжения на отрицаетльном входе, выдает на выходе 0, а если ниже положительного входа, то 1, условно. Но как вариант... на выход TX с контроллера подать логическую 1 и посмотреть какой выход будет на на компараторе, затем выдать лог. 0 Сигнал как я понимают, за счет подтяжки будет логический. Наверное даже лог. анализатором можно будет глянуть.

  3. Lbh

    для начала возьми два светика своих, и один включи на постоянную работу, и посвети на второй так как оно в устройстве светит, а со второго замерь напряжение выходное подозреваю что работать там будуто только ик светики с хорошей линзой и фильтром отсекающим всё кроме ик
