220-12 isolated smps требует сам питания (12). ставить линейный регулятор не хочу (2вт будет жрать). Какие есть еще варианты питать его мозги? 1) линейник (2вт тепла) 2) еще один мини-smps и его уже от линейника (сложно) 3) магия с bootstrap capacitor / impulse и надежда на отсутствие частого пере-включения. Дальнейшее питание от выхода (не надежно, но используется в компьютерных БП по-моему) 4) черная магия с питанием от 220-50гц через малый конденсатор последовательно и линейник сжигающий излишки (извращение)
Комментарии: 12
Alexey
Скорее всего у тебя что-то криво сгененировано. Если это board outline, оно может быть любой толщины. Если это именно path для фрезы, то толщина должна быть в пределах разумного. Сделать очень простой SMPS скажем на TNY280.
Defragmented

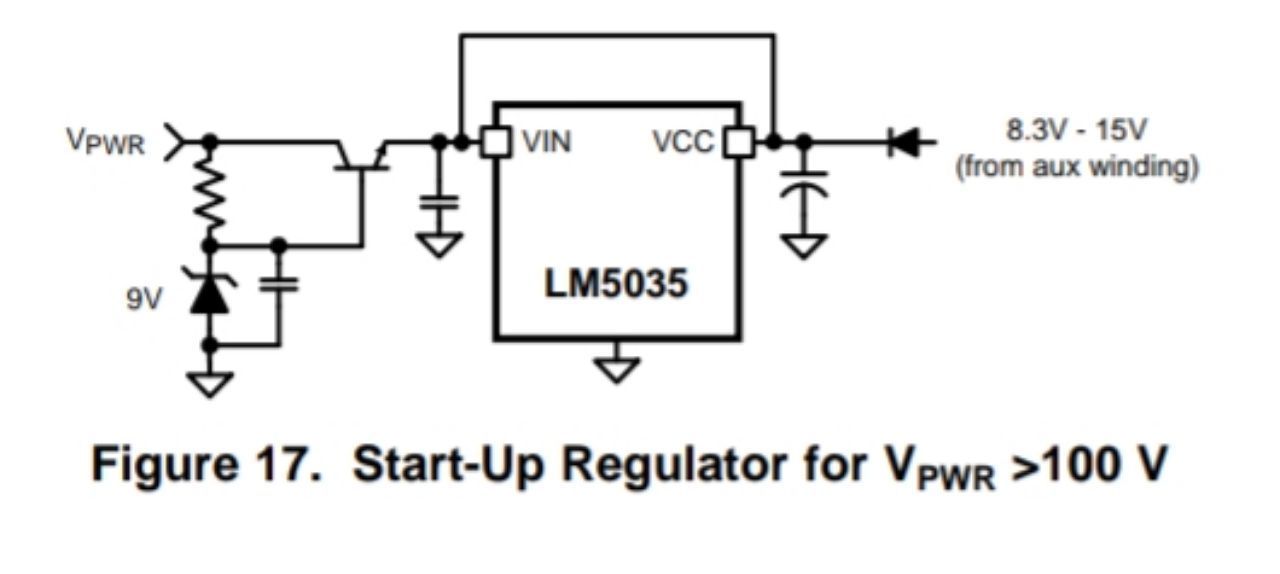

Предложили (Илья из nordic) другое решение Линейник который выключается когда главный smps начинает работать
Alexey
Тоже хорошо.
Saw

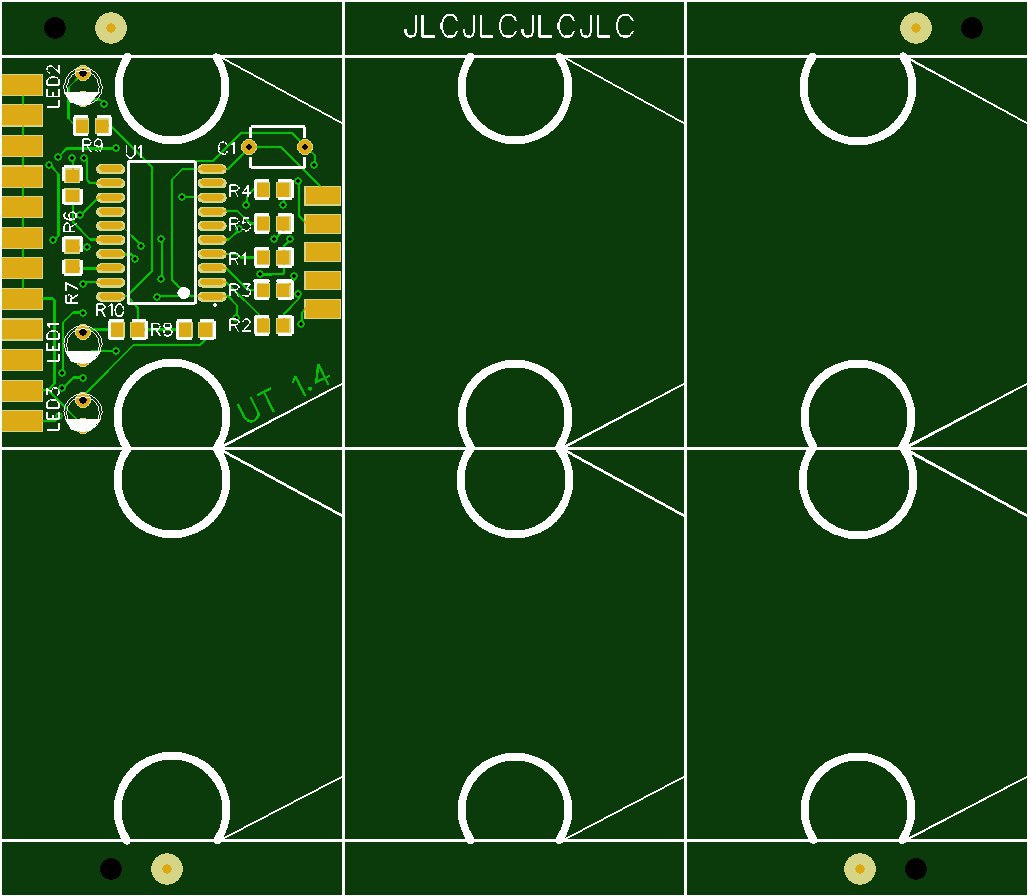

Как я понимаю, когда я создаю панель из нескольких плат, у них скрипт чудит. Поэтому и проблемы. Если бы я нарисовал одну плату и попросил их сделать панель, то проблем наверное и небыло. Ожидал, что у них все это отлажено и проблем не будет. Но, читая документацию вижу, что она давно не менялась...
Saw
Только вот такой вариант взяли в работу. Но это еще не точно.
Alexey
Не используй скрипты. Либо попросить их, либо руками.
Saw
Да я бы и не использовал, но это же их прога, и эта функция есть.. а столько проблем... капец. Такой вариант не взяли.
Alexey
Ааа, ты используешь easyeda?
Saw
В этот раз да. Просто заказываю, чтобы посмотреть что придет и сравнить с тем что заказывал. Иначе на более сложных платах это будет пападос.
Vladimir
А на что сослались? Может им острые углы не нравятся?
Saw
Типа, полукруглый вырез надо толще линии. Иначе производство заворачивает. Я так понимаю, они не хотят сами увеличивать ширину линии и делать смещение для фрезерования. Если бы это был просто прямоугольник, то проблем не возникло. А вот полукруг... Не все просто. Я когда переделывал, тоже пободался, т.к. размеры уходят. Неужели на производстве нельзя указать, что в одном месте фреза идет по центру линии, а в другом по краю? Тогда толщину линий не пришлось бы менять.
Alexey
Не указывай как фрезу, указывай как board outline, тогда они сами придумают как это делать. А, хотя, я не делал полу-отверстия, может там нужно именно как фрезу.
