Есть задача, поднять напряжение одного литиевого аккумулятора до 30 вольт. Взял дсдс преобразователь, поднимает почти до 30. Заметил, что чем больше напряжения подать на вход, тем "лучше" напряжение на выходе. Пульсации меньше вроде как, но приборами это зафиксировать не удалось, хотя по логике так и должно быть. Так вот, не будет ли правильнее использовать два дсдс преобразователя последовательно, чтобы один поднимал вольт до 9-12, а второй уже догонял до 30? Такое вообще где-нибудь используется? Как можно оценить пульсации? Осцилографом цифровым пробовал, но не очень успешно, только начал его осваивать.
Комментарии: 49
Defragmented
Buck/bust/buck-bust? Да Forward/flyback/halfbridge/bridge? Нет
Firelander
хватит тут хвастаться знанием топологий
Serjone
Bust+bust
Vasil
Но кпд двойного преобразования это такое себе, плюс могут складываться всплески потребления, что совсем веселье устроит. Ну и boost тогда уж.
Serjone
КПД пока не на первом месте, ток потребления - 20 мА максимум (светодиод). Главное чтобы как можно ближе к постоянному току из батарейки.
Kaktys
Ближе - это сколько? Какой ripple?
Anonim
каждая гирлянда по 5ма например, если подсветка кнопок например
Anonim
просто поставить на выходе LC фильтр?
Firelander
а как вы определили что меньше пульсации, если их не видно? Два преобразователя будут работать в более "мягком" режиме с точки зрения duty cycle и пикового тока дросселя.
Anonim
можно сделать флайбек с любой степенью 'мягкости' если ТСу не нравится буст тут надо начинать с того, ДЛЯ чего ему 30 вольт
Serjone
Если не сильно вдаваться в подробности, то руками. Органолептически, так сказать. Если пульсаций нет (просто с трёх крон), то током бьёт не сильно. А если повышать с 4 вольт, то ощутимо фигачит.
Anonim
у меня буст на мегагерц повышал с 5в до 30в, пульсации были незаметны даже на осцилле
Vasil
Это вообще никак не связано. Светодиодам нужен токовый драйвер. Ну и 30В повышайкой ради диодов странное решение.
Anonim
если много последовательно гирляндами
Vasil
20ма? Тут проще уж гирлянду расцепить, как мне кажется.
Serjone
Там не столько диод, сколько слаботочная гальваника. Просто аналогия с диодом самая подходящая.
Anonim
для светодиодов даже рипл 1 вольт незаметен будет если ТСа то хреначит то не хреначит током скорее всего у него егойный буст работает мигалкой
Vasil
1В с обвязкой и без это весьма разный 1В, а на таких токах вполне себе на грани закрытия
Anonim
ну от 30 вольт в смысле
Eone
Метод - агонь, я в шоке. Честно. Два раза перечитывал думал стёб. По теме, если КПД не важен можно слепить на mc34063 повышающий и если пульсации не устроят поставить на выход lm317. пульсаций точно будет очень мало.
Kaktys
От 3в надо другие микросхемы и детали, не все умеют от 3в работать
Serjone

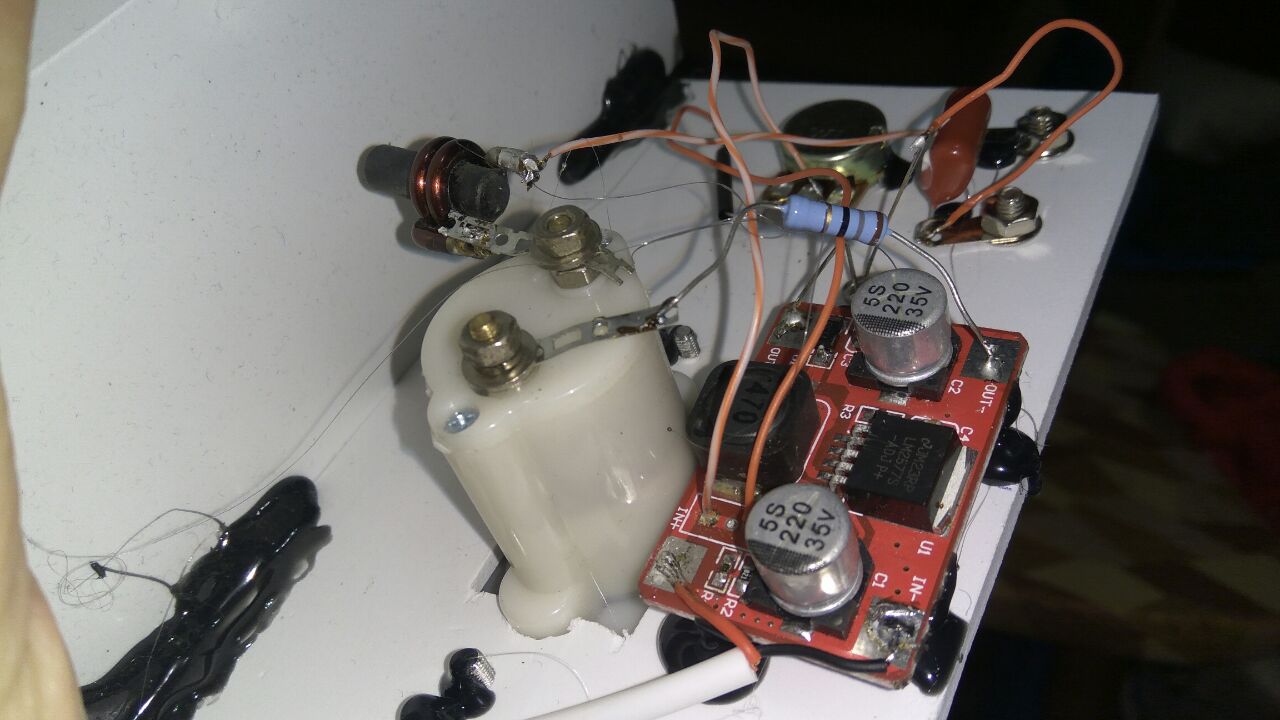

Вот такая плата. Пока самое лучшее из того, что пробовал. Повышает до 33 гдето. Но от 5 вольт пульсации чувствуются.
Vasil
Опасно, 35В всего
Anonim
как именно чувствуются?
Anonim
можно LC фильтр поставить на выходе. Еще можно намотать на сердечнике дроссель с отводом, это уменьшит заполнение ШИМа и пульсации.
Serjone
Вот этот умеет, но чем меньше вход, тем больше пульсации. Читаю про фильтры
Kaktys
У этого 3 нижний предел, а 30 почти верхний, он так не любит, это импульссный ток ключа в 20 раз выше чем выходной
Woddy
перестаньте насиловать 5 вольт :((( не предназначены они чтоб их повышали. токи дикие же
Serjone
Вот я и спрашиваю, если поставить их два, один до 9, второй с 9 до 30
Anonim
первым лучше другую микросхему поставить, эта не оч работает от 3в
Serjone
Да, у меня есть разные, это я уже буду подбирать, чтобы эффективнее работало. Интересует правильность такой конструкции в целом.
Vasil
Почему не использовать хотя бы 9?
Serjone
Потомучто возникает куча проблем. Это уже три аккумулятора, их балансировка и прочее. Зачем это городить, если можно два бустера включить последовательно. Или так нельзя делать?
Vasil
Два бустера это уже геморой. А раз нужно чтобы и пульсации на низком уровне были, то совсем задача весёлая.
Woddy
какой ток на выходе нужен? откуда 5в если литий 3.7в? или это в сумме будет три бустера
Serjone
5-20мА
Serjone
В чём геморрой? Чем это хуже балансировки?
Vasil
Два диких потребления тока бросками, как минимум.
Anonim
Просто выглядит так будто оно будет на полочке стоять где-то в лабе и что-то галванизировать. Мелкая галваника? Портативная? А зачем? Интересно просто, что за задача.
Anonim
платка балансировки стоит примерно как бустер. Можно взять два аккумулятора меньшей емкости и время не сильно изменится т.к. твои быстеры при таком сотношении будут 40%+ энергии терять. А вообще судя по фото, реально этому громоздкому девайсу нужно питани от акб?
Woddy
вообще подобное повышение (в разы) надо делать на трансформаторе, а не готовые модули с али лепить друг за другом
Serjone
Пофигу на потери, главное чтобы работало. С таким потреблением оно один фиг неделю работать будет. На фото сборка из того, что было, в перспективе это всё впитается в корпус с одним аккумулятором. 5 вольт сейчас беру от юсб с банки. Тоесть по сути тот же преобразователь стоит перед этим девайсом.
Woddy
ну 30в 20ма = 6ватт не сильно много. может туда вобще свинец из бесперебойника на 12в поставить?
Anonim
можно мелких никилевых акб впихнуть штук 5-6
Woddy
и надо ровно 30в? 24 мало? я тупой. какие 6 ватт. всего 0.6 ватта.. копейки.
Serjone
Надо компактное. Аккум в коробочку и микроюсб для зарядки. Чтобы удобно было носить с собой при необходимости.
Vasil
Увы, частоту преобразования и фильтры задирать только, а перепад ну оч серьёзный.
Vladimir
Можно над таким вариантом подумать, микруху любую можно туда https://www.analog.com/en/technical-articles/ltc3788-generates-high-voltages-using-a-two-stage-boost-converter.html
Sifun
лишний преобр всегда лишний. тут адекватен трансформаторный преобр, пушпул
