Помогите! Здрасти. Вот такой усилок, при откинутом входе и выходе, при подключеном только питании (красном, синем и черном) медленно перегорают предохранители (один по минусу) Транзисторы irfp9240 и irfp240 целые, транз c546b, стабилитроны, диоды целые. Что может быть? Как искать причину плавного перегорания предохранителей (1-3секунды)
Комментарии: 15
Kaktys

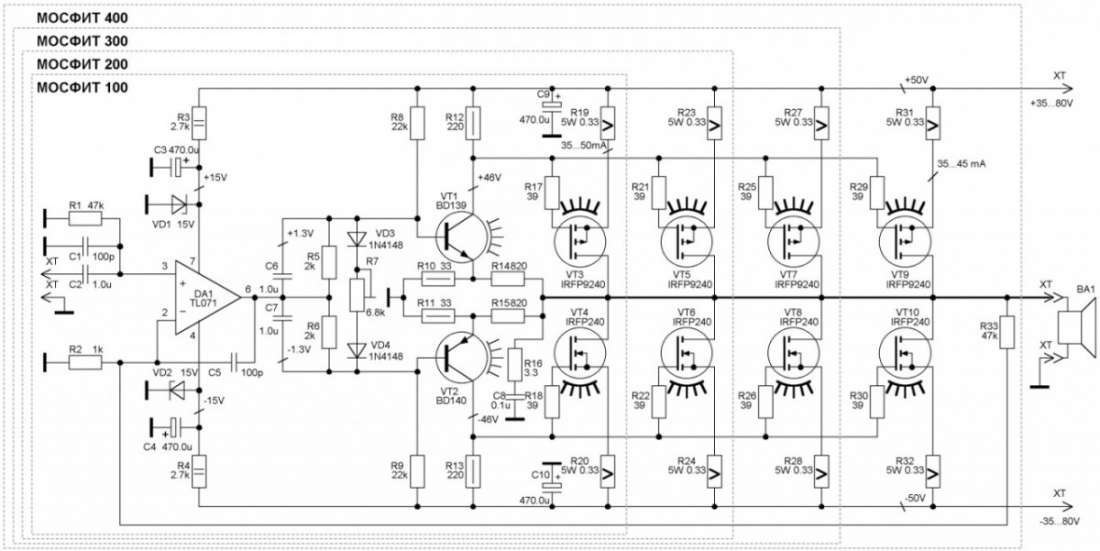

там что то типа такого ?
Donik
Конденсатор какой емкости?
Dissidens
Да, походе на это, но схем нет ( Большие 100мкФ
Kaktys
Проверь падение на тех мощных резисторах , где то транзистор приоткрыт, и ток покоя резко вырос
Donik
Эти транзисторы должны работать в режиме шим ? Не так ли!
Kaktys
уйди отсюда, по доброму
Donik
Нет
Dissidens
Это усилитель звуковой... Трансляционный, причем тут шим?
Donik
А всё вопрос снят
Kaktys
он увидел слово MOSFET И начал думать что там усилок D Class, а на самом деле там В, ну или АВ
Dissidens
Да, один транз сразу греется и его мощный резистор тоже Это о чем говорит? Что он открыт? Тогда почему? Новый транз, новый резистор...
Kaktys
теперь проверь напряжение на затворах у него и остальных, и если греется только он, а напряжения одинаковы, то меняй выходит что да, или поддельный китайский с ильно другой характеристикой И подстроечник тот проверь, на всякий случай + диоды прозвони
Dissidens
Будем смотреть, спс. Как я должен проверить ток покоя, если горят предохранители... ?
Kaktys
снизить напряжение питания ?
Dissidens
Хорошая мысль, только как... Там тороидальные трансформаторы и готовая схема питания с центральной точкой...
