Комментарии: 32

1. Kaktys

   • 23.07 2020 18:30:16

   Гуглить пробовал?

   • Alex

     • 23.07 2020 18:30:51

     Пробовал. Но решил обратится к профи

     • Kaktys

       • 23.07 2020 18:31:21

       Реле поставь два

2. Sanchez

   • 23.07 2020 18:31:43

   Регулятор для коллекторника от радиомашинки если плавно. Если туда-сюда то реле, да

3. Byte

   • 23.07 2020 19:10:43

   А3941, H-мост по вкусу.

   • Alex

     • 23.07 2020 19:14:46

     A3941 реально справится с коллекторником на 36в? Он же в масеньком корпусе )

     • Byte

       • 23.07 2020 19:15:56

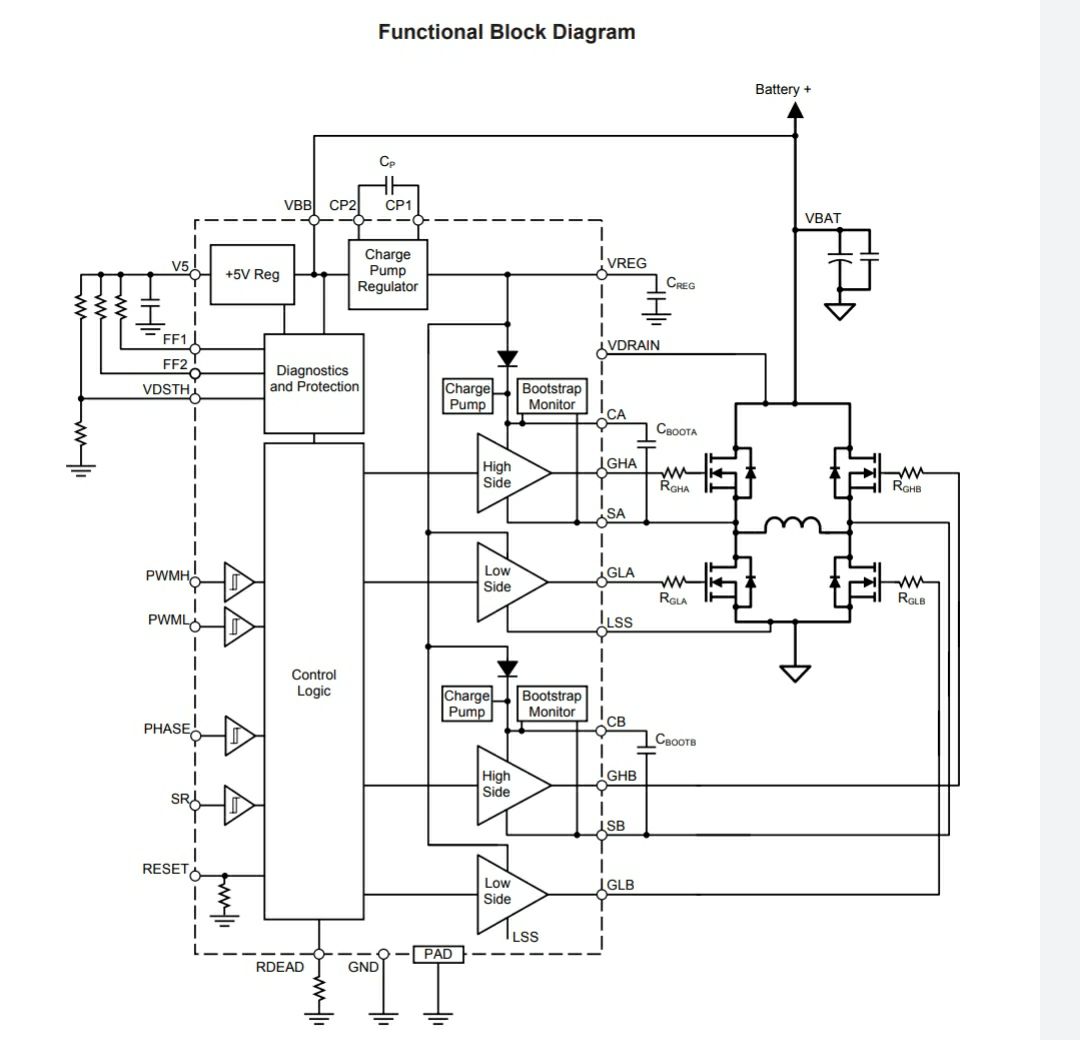

       Это драйвер H-моста, очень удобный в обращении. Он управляет полевиками, не даёт включить их в неправильном режиме, выдает нормальное напряжение на затворы и т.д.

       • Alex

         • 23.07 2020 19:17:15

         А, понял. А сам Н мост на чем лучше собрать?





         • Kaktys

           • 23.07 2020 19:17:41

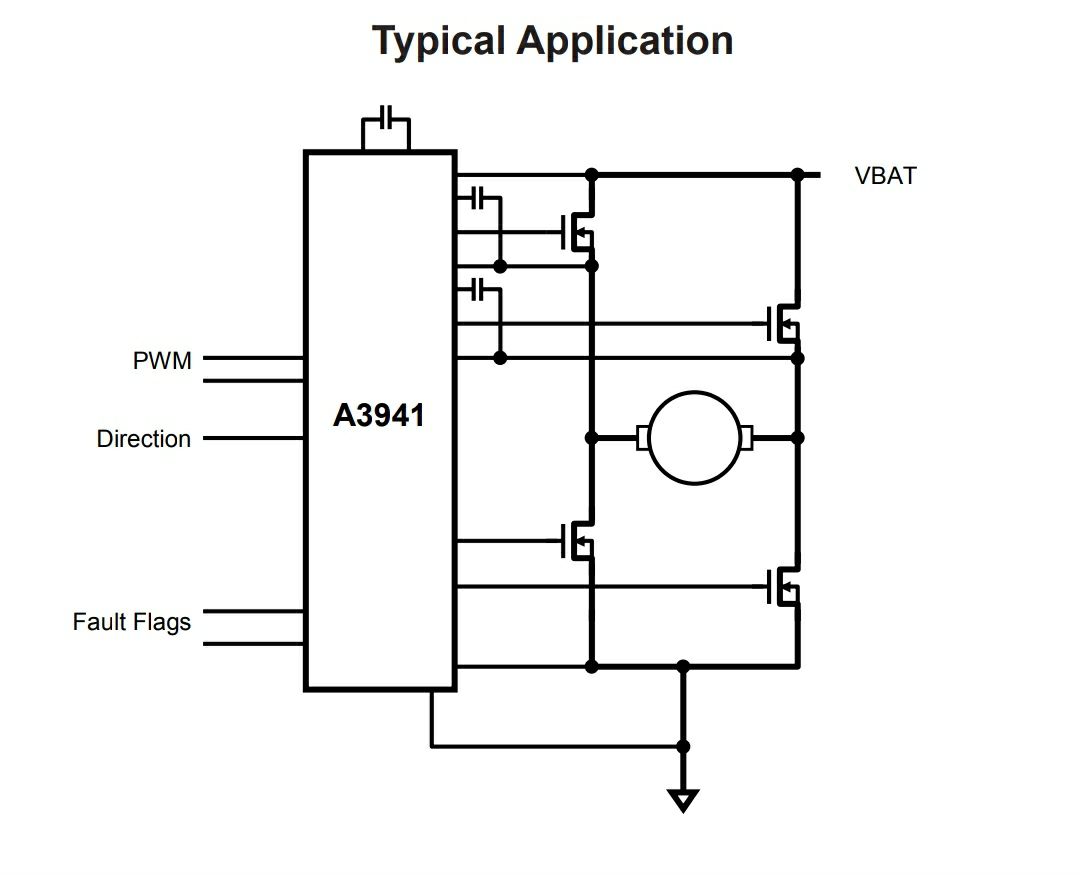

           Посмотри даташыт к ней Нарисовано же все? 4 n mosfet

         • Byte

           • 23.07 2020 19:18:40

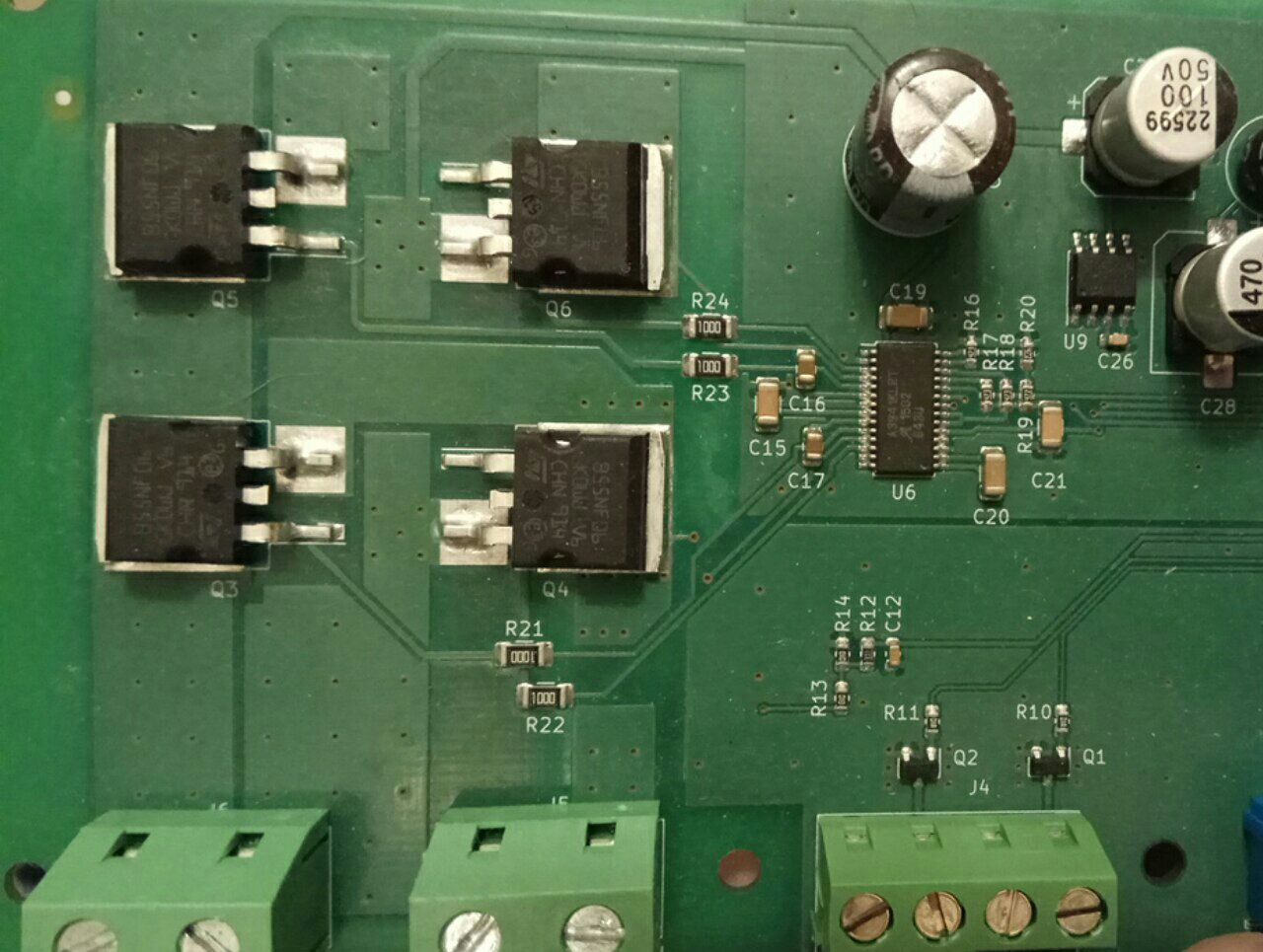

           По вкусу. У меня 24В движки, 16А максимум — на STB55NF06T4, но здесь это будет оверкилл, думаю. Хотя транзисторы хорошие, запас большой.

           • Alex

             • 23.07 2020 19:36:50

             У тебя в корпусе D2-PAK?

             • Byte

               • 23.07 2020 19:52:47

               Да.



               • Alex

                 • 23.07 2020 19:54:39

                 А если без драйвера? Напрямую на микроконтроллер, не получится?

                 • Byte

                   • 23.07 2020 19:57:15

                   Транзисторы нужны с управлением логическим уровнем — раз. Для таких токов и напряжений найти их проблематично. Два — сложнее управление логически получается, более вероятны ошибки в прошивке, а это чревато фейерверком. Три — нет контроля обрыва/КЗ обмоток двигателя.

                   • Alex

                     • 23.07 2020 20:00:19

                     Поделись схемой и печаткой Шимом управляешь.

                 • Firelander

                   • 23.07 2020 20:00:49

                   верхние ключи напрямую драйвить не получится как минимум

                   • Alex

                     • 23.07 2020 20:01:28

                     Может какой драйвер попроще применить для включения и выключения двигателя?

                     • Kaktys

                       • 23.07 2020 20:01:59

                       Если PWM не нужен, или до 500гц хватит, то можно две пары p/n mosfet взять, токи то небольшие Тебе только в одну сторону крутить?

                       • Alex

                         • 23.07 2020 20:02:10

                         В две

                         • Kaktys

                           • 23.07 2020 20:02:43

                           У тебя 36в, напрямую никак

                           • Alex

                             • 23.07 2020 20:02:44

                             Типо открыть и закрыть ворота

                             • Kaktys

                               • 23.07 2020 20:03:08

                               "чтохотелклиент.жпг"

                             • Kaktys

                               • 23.07 2020 20:03:38

                               Два реле возьми

                               • Alex

                                 • 23.07 2020 20:04:26

                                 Это основной вариант. Хочу собрать Н мост для саморазвития

                                 • Kaktys

                                   • 23.07 2020 20:05:23

                                   Тогда не кушай мозг и гугли, для саморазвития, оно иначе не придёт

                                   • Alex

                                     • 23.07 2020 20:06:01

                                     Гугл меня не переваривает

                       • Artem

                         • 23.07 2020 21:25:17

                         можно и два N мосфета и буст-драйвер для верха

                         • Kaktys

                           • 23.07 2020 21:27:47

                           Зачем такой гемор при токах в пару ампер и до 50в

                           • Artem

                             • 23.07 2020 21:28:20

                             а, у меня больше пары ампер было ну и не сильно и геморно то

                             • Kaktys

                               • 23.07 2020 21:29:33

                               Для n/p хватит по одному мелкому npn транзистору в каждое плечо
