осциляторы хартли, колпиц работают на LC цепочке (двух, учитывая среднюю точку?) мультивибратор на двух видах RC цепочек (быстрая и медленная) какой есть генератор на основе одного вида LC цепочки и одного вида RC цепочки? возможно генератор импульса к этому имеет отношение буду рад любым советам что почитать чтобы понять RC-RC, LC-LC, LC-RC осциляторы
Комментарии: 19
Gregor
Если совместить LC и RC цепочку генерация может вообще не запуститься... Я правда не проверял, не вижу в ней смысла. Даже в составе генераторов "свободной" энергии
Defragmented
разумеется с транзисторами для усиления. как в хартли, колпице иои мультивибраторе я лишь описывал задержку\ сдвиг сигнала (LC, RC, LC+RC) LC цепочка работает на высоких частотах но имеет очень узкий спектр RC имеет широкий спектр в которых свойства похожи, но хуже работает на высоких частотах мне интересно что-то среднее
Gregor
Там жээ форма сигнала разная
Defragmented
ну, транзисторы могут с этим помочь в теории
Kaktys

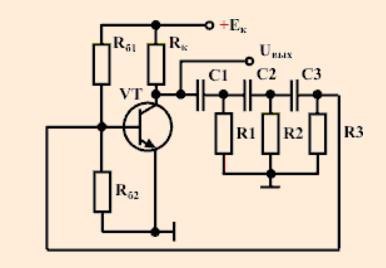

и то и другое работает на любых частотах, но есть некие физические ограничения, на дросселе от ЛДС и конденсаторе оттуда же вполне будет LC генератор на десятки Гц, так и RC до единиц MHz вполне возможен, те же Atmega работают на внутреннем RC на 8MHz а "спектр" - это ты наверное добротность имешь виду, и на RC на многоступенчатых RC цепочках вполне так чиcтый синус получается что значит среднее то ? вот чистый синус приличной чистоты спектра
Defragmented
под спектром я имею ввиду частоты на которых может работать генератор мне интересно 1кгц-100мгц мультивибратор и подобное работает 1гц-1мгц lc цепочки работают на частотах х1...х10, т.е. диапазон рабочих частот уже. хотя конструктивно можно сделать и на 100мгц в идеале чтобы одна полуволна была всегда на 100мгц, а вторая регулируема в широких пределах (1кгц-100мгц)
Kaktys
Ты сам то понимаешь что нет таких не линейных элементов, так что ответ на такую хрень будет только один - DDS Там хоть зауполоволнись на любой частоте и форме
Sifun
че?)
Kaktys
На RC чистый синус просто так не получается, у неё есть её отклик Я уже не удивляюсь
Sifun
почему, много ордеров лоупасс ставишь и на инвертирующий компаратор вход-выход
Kaktys
Ну вот да, потому я там выше схему и показал, но с одним звеном как панда хочет...
Nikolay
с фильтрами неудобно если нужно сделать регулируемый генератор.
Sifun
ага поэтому используют прямой цифровой синтез
Anonim
или генерят пилу -> треугольник и на jfet'е в синус :3
Sifun
вот тут как раз гармоники а ддс нормально
Andrej
Странный диапазон какой то.
Nikolay
А так чтобы синус на RC цепи (одной, а не куча как в RC-параллели или два как у моста Вина) ? С одной RC цепью получается какое-то подобие синуса.
Kaktys
Ты себе это все как то не так представляешь... Генерация идёт когда у тебя есть какой-то усилительный элемент, и второй который создаёт сдвиг или задержку сигнала, являясь обратной связью с выхода усилителя на вход
Vyatcheslav
Генератор 100 МГц -> счётчик-делитель, с выхода переполнения забираешь свой короткий импульс с большой скважностью. Опционально можешь поставить LC- ФНЧ для фильтрации высших гармоник И не надо никаких DDS
