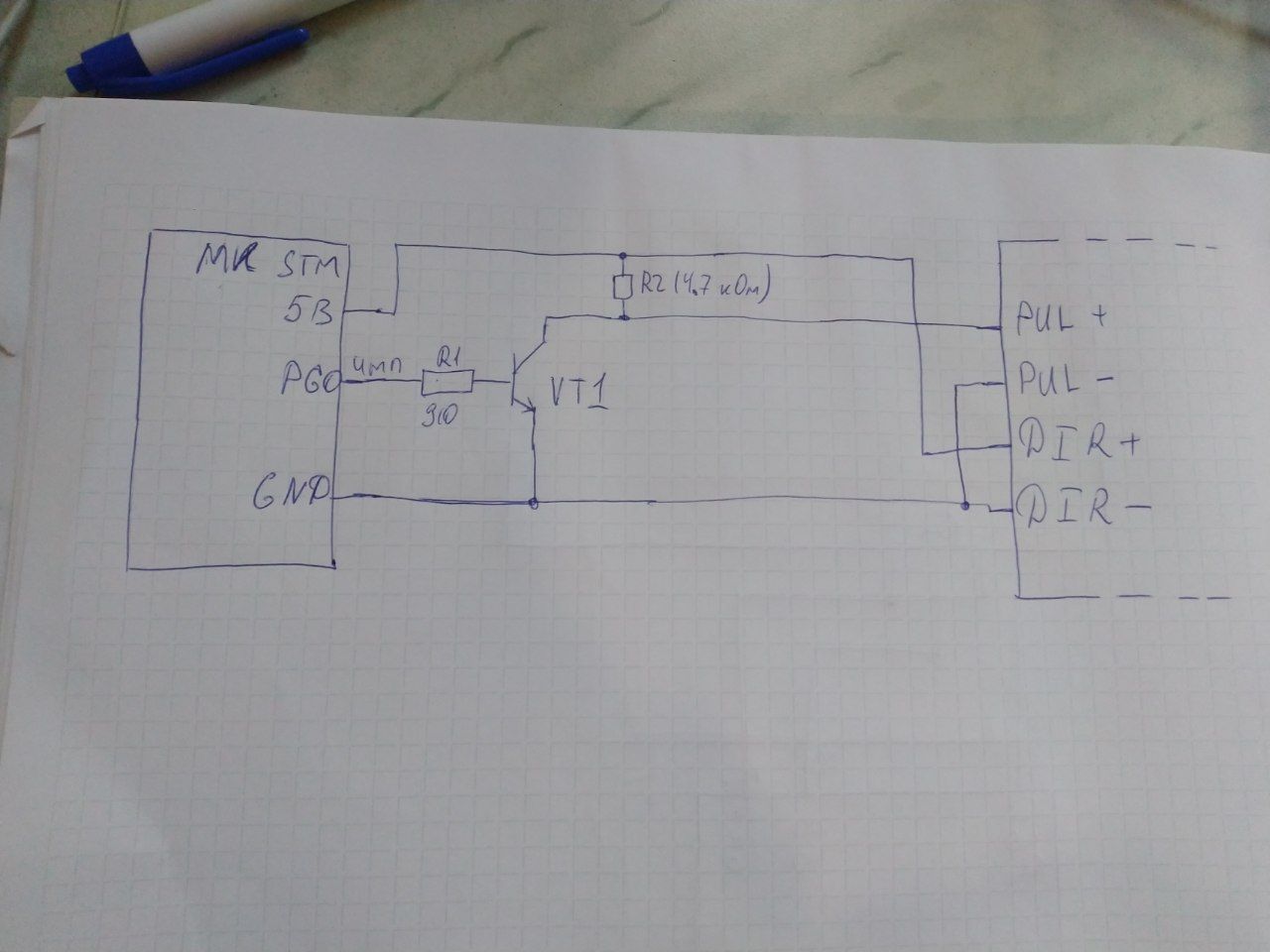

Всем привет, хочу подать импульсы на драйвер шаговика Leadshine EM705 с Nucleo-767, я как понял, у стмки на выходе всего 3.3 В, а нужно 5В для драйвера, собственно собрал вот такую схемку. Подскажите, правильно ли все накидал? Может быть СТМка способна как то 5В меандр самостоятельно дать? Спасибо.
Комментарии: 17
Firelander
вообще большинство драйверов заработают и от 3 вольтовых импульсов на входах. Читать дш на микросхему драйвера
Sanchez
+1. На входе у нормальных дров (лидшайны в том числе) просто оптопара.
Parwiskhm

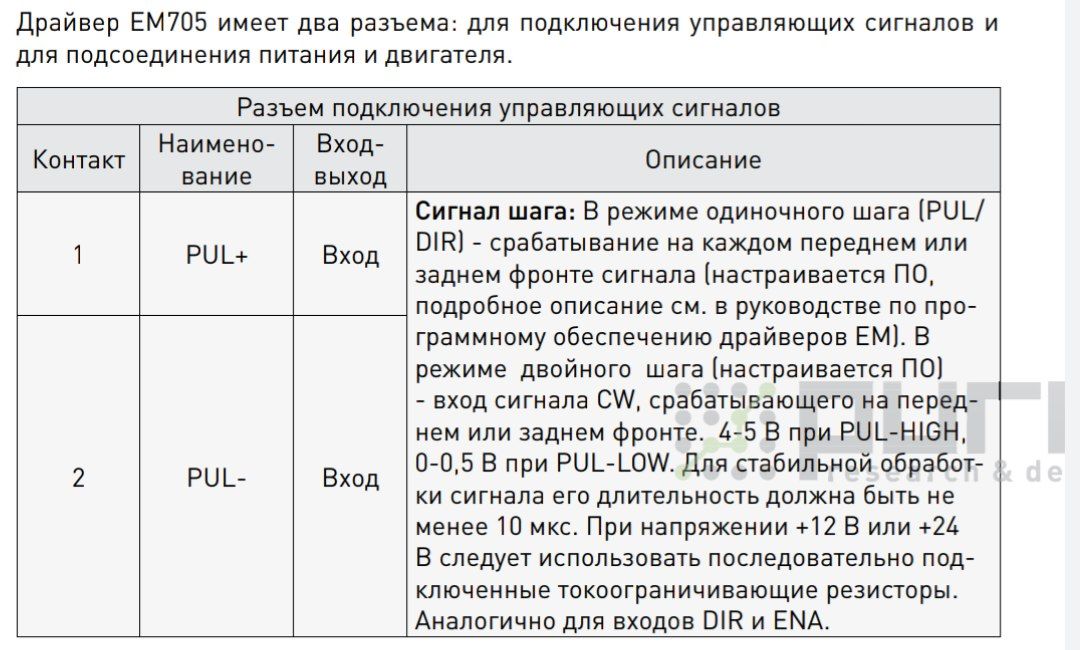

Пишут 4-5В,
Sanchez

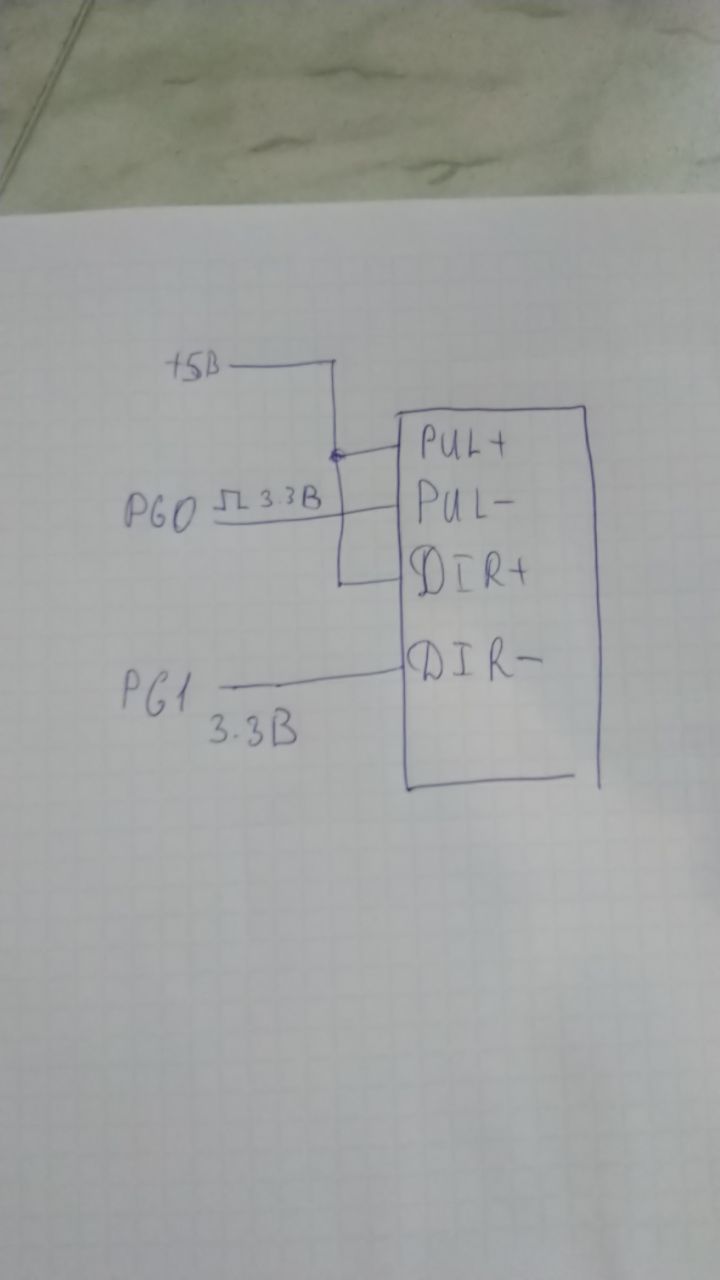

А, дак объедини + входов на +5В а коммутируй состоянием порта: Вход - 0 на драйвере, выход в 0 - 1 на драйвере.
Parwiskhm
А Во
Sanchez
Да. СТМка должна быть 5В толерантна, так что тока не пойдет. Мэтры стмок поправят
Parwiskhm
Читал, что толерантна Спасибо, всем кто помогал)
Firelander
таки да, оптика на входе не только лишь все ноги толерантны
Sanchez
Ага. Без оптики только уж совсем мелочевка маломощная
Parwiskhm
Кстати, я правильно понимаю, что такое подключение работает только в режиме open drain для ножки? Или push-pull тоже сойдёт?
Firelander
Нужен open drain. И вообще вход токовый лучше 3.3 напрямую подать чем через резюк в опен дрейн
Parwiskhm
Да в дш так и советуют, лучше напрямую. Спасибо.
Anonim
Наушники (как и любой динамик) это же индуктивная нагрузка по идее, на какой частоте в таком случае измеряется импеданс?
Max
Смотря для чего каких целей. Для колонок номинальное сопротивление в паспорте указывается при постоянном токе, думаю для наушников тоже
Parwiskhm

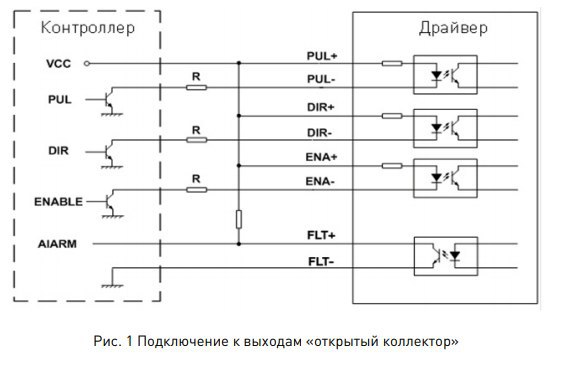

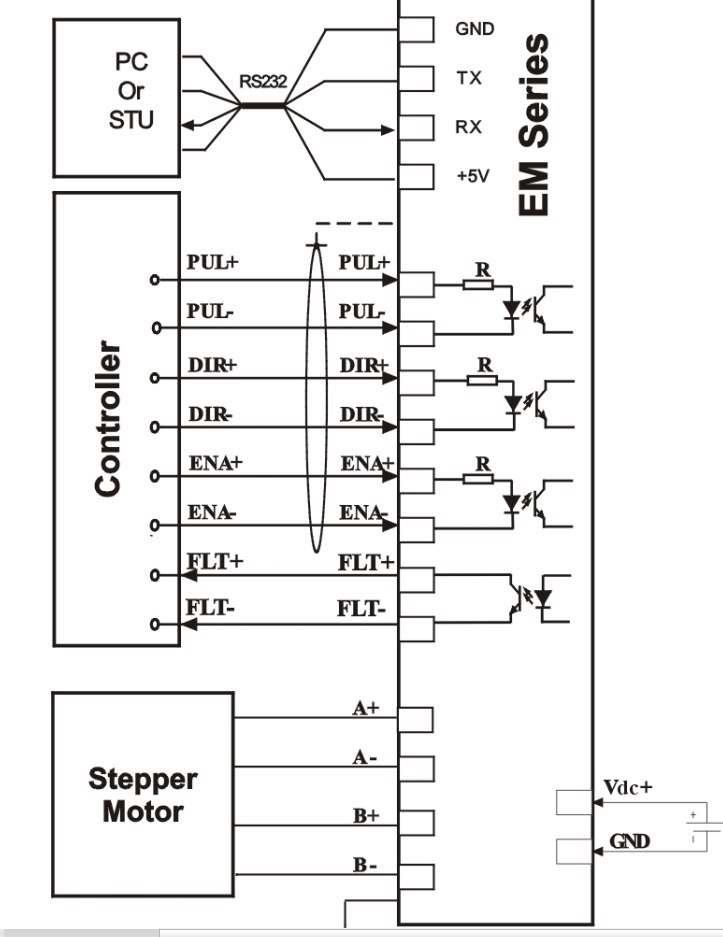

Импульсы идут, но не работает. В чем может быть проблема? Ena и flt не подключал никуда кстати, землю сейчас подключил по этой схеме к FLT-. Тоже ноль эмоций =(
Sanchez
Энейбл можно не подключать, там по наличию тока отключается драйвер. Что такое флт не помню, давно этот драйвер в руках не держал.
Firelander
Подай пять вольт вручную и проверь методом многократного замыкания входа на пять воллт.
