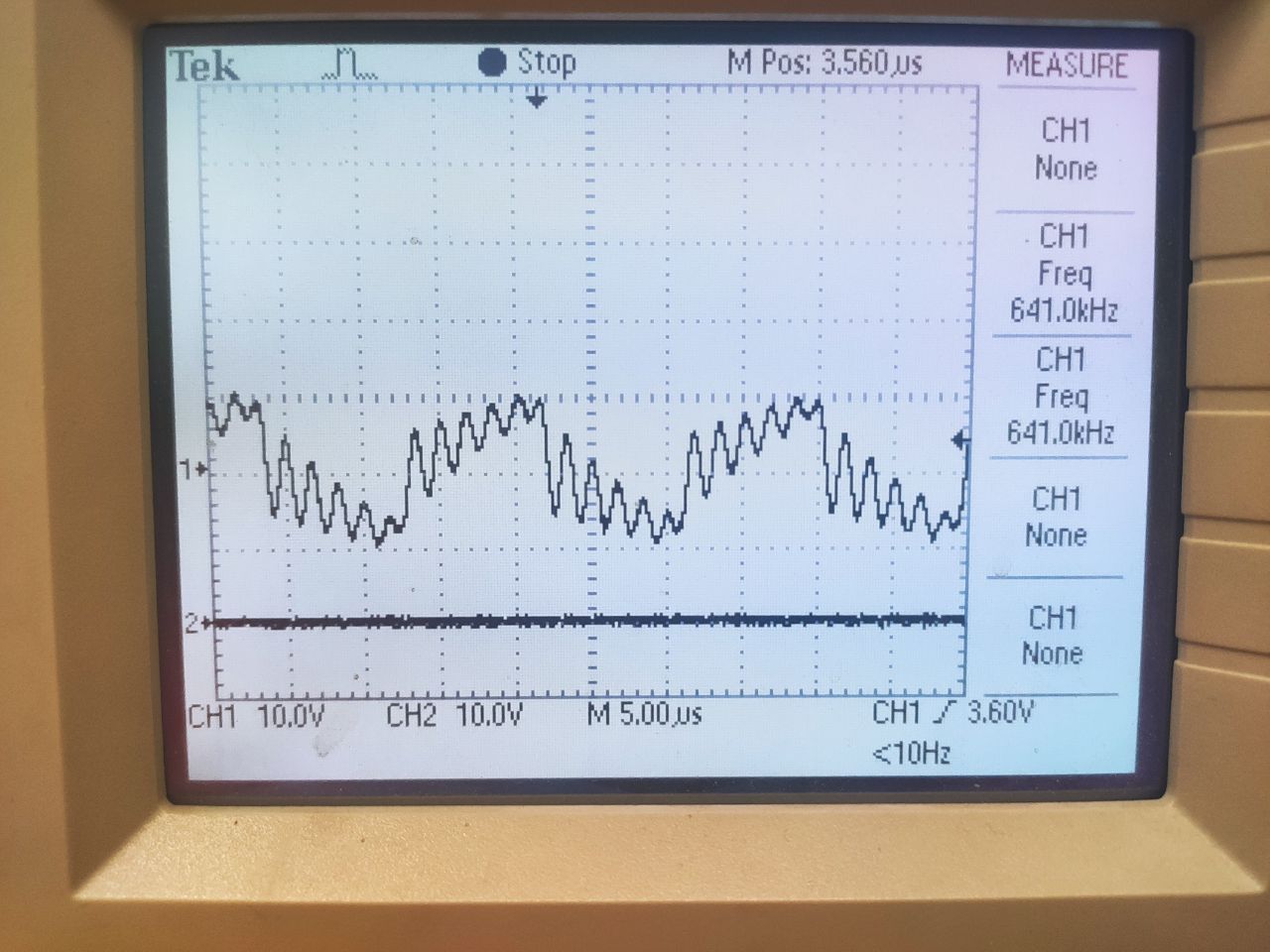

Пытаюсь собрать простейший импульсник на ir2155, но на выходе повышающего трансформатора получается лабуда с последней картинки. Предпоследняя картинка - сигнал между транзисторами. Подскажите, есть ли какие-то идеи, почему сигнал на выходе транса такой. Спасибо

Комментарии: 15

  1. Sanchez

    Километровые тонкие дорожки и компоненты с километровыми ногами дают очень заметные иднуктивности. От них и звон

    • Maraudeurz

      На первичной обмотке нет никакого звона, он только на вторичной появляется

      • Kaktys

        Она висит в воздухе без нагрузки?

        • Maraudeurz

          Нагрузка 10 МоМ, резистивная

          • Kaktys

            Ну это почти никакая, там ещё и повышающая... Звенит на собственной индуктивности и ёмкости

            • Maraudeurz

              Поняль, спасибо. Грузить больше и смотреть, что будет?

              • Kaktys

                Ога, ну или снаббер поставить параллельно, можно даже параллельно первичке попробовать, что те 640кгц давил

                • Maraudeurz

                  А снаббер, что стоит параллельно сток-исток нижнего транзистора, оставить?

                  • Kaktys

                    Попробуй с ним и без ‍ У тебя не такая высокая частота, но длинные линии На выходе может ещё и щуп звенеть и наводки ловить, когда высокое напряжение, да просто в воздухе висит все

  2. Nikolay

    А на сколько повышающий? Какое напряжение на выходе этого транса? И еще, что там за трансом? Просто резистор?

    • Maraudeurz

      Так трансформатор: ПК40х18 М3000НМС Первичная- 41 виток ПЭТВ-2 0.71 Вторичная - 585 витков 0.3 того же типа Нагружен просто на резисторный делитель. Наверное это неправильно, но сейчас я всю схему питаю от 30 вольт лабораторного источника, потому что очкую включать в сеть.

  3. Maraudeurz

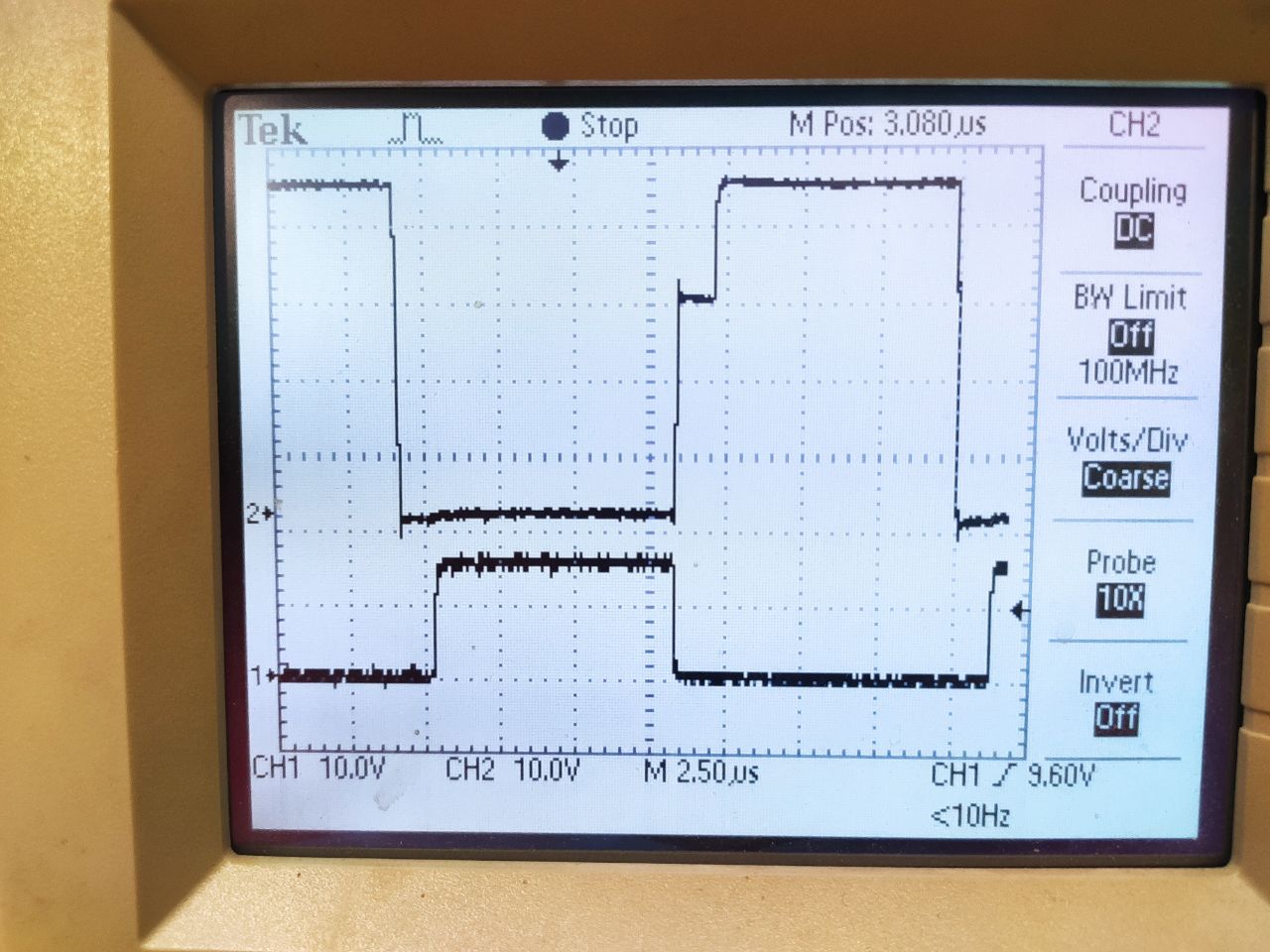

    Спасибо всем участвовавшим в обсуждении. Увеличение тока нагрузки позволило добиться вот таких форм сигнала на вторичной обмотке, нагруженной на резисторы: на первой фотке ток - 200 мкА, на второй - 900 мкА и на третьей - 25 мА (50% от допустимого для трансформатора). На четвёртой фотке - выходы HO и LO драйвера (и мертвое время вроде даже по даташиту). Осталось понять, как добиться более прямоугольной формы импульсов на максимальной нагрузке, если это возможно.

    • Hardegor

      Конденсаторы 0.68 мкФ увеличить раз 5-10.

      • Maraudeurz

        Уже поставил дополнительные 2.2 мкф. Ещё увеличить?

        • Hardegor

          Я не знаю какая у тебя мощность, но в комп.блоках питания стоят примерно 200 мкФ на 200 Вт
