1. Kaktys

   • 27.10 2020 17:32:40

   вроде все верно

2. Alexey

   • 27.10 2020 17:35:21

   Всё ок, но перепроверь пинаут транзистора перед трассировкой.

3. Anonim

   • 31.10 2020 06:49:29

   В стабилизаторе есть обратная связь и эти ёмкости участвуют в формировании частотных свойств обратной связи. Если проигнорировать рекомендации разработчика микросхемы по характеристикам этих конденсаторов, то можно получить не совсем рабочую схему. Как правило, в даташитах есть отдельный раздел по расчету характеристик этих конденсаторов Что нагрузкой является?

   • Alexander

     • 31.10 2020 13:42:45

     Не, для таких простых это чисто фильтры

     • Anonim

       • 31.10 2020 13:43:41

       Серьёзно? Покажите математическую модель этого простого стабилизатора

       • Alexander

         • 31.10 2020 13:44:19

         Простой в плане использования, как черный ящик

         • Anonim

           • 31.10 2020 13:46:07

           Если вы не знаете как происходит стабилизация, это не значит что этого не знают разработчики микросхемы и они не указали рекомендации по расчету и выбору этих конднсаторов в даташите

           • Alexander

             • 31.10 2020 13:48:38

             А покажите в даташите пример расчета для данного стабилизатора, а то только голословные заявления пока

             • Anonim

               • 31.10 2020 13:49:18

               Да я покажу, но, похоже, вам это не поможет

               • Alexander

                 • 31.10 2020 13:49:50

                 Ну так покажите, я даже подожду

                 • Anonim

                   • 31.10 2020 13:50:29

                   А вы не ждите, а откройте даташит самостоятельно и почитайте

                   • Alexander

                     • 31.10 2020 13:50:56

                     Я открыл, а вы видимо нет

                   • Alexander

                     • 31.10 2020 13:51:31

                     Страница 22, читайте

                     • Anonim

                       • 31.10 2020 13:55:45

                       Вот видите, сами нашли.

               • Nikolay

                 • 31.10 2020 13:51:05

                 ‍ Эти конденсаторы еще и как фильтры по питанию. Какие нафиг расчеты по даташиту?

           • Andy

             • 31.10 2020 13:56:16

             ... Во многих слаботочных приложениях компенсационные конденсаторы не требуются. Однако рекомендуется обойти вход регулятора с помощью конденсатора, если регулятор подключен к фильтру источника питания большой длины или если емкость выходной нагрузки велика. Входной байпасный конденсатор должен быть выбран для обеспечения хороших высокочастотных характеристик, чтобы гарантировать стабильную работу при любых условиях нагрузки. Следует выбрать танталовый, майларовый или другой конденсатор емкостью 0,33 мкФ или более с низким внутренним импедансом на высоких частотах. ...

   • Nikolay

     • 31.10 2020 13:47:41

     Обычно ставят с запасом и никто не считает точно.

     • Anonim

       • 31.10 2020 13:48:22

       А то был у нас один монтажник, поставил катушку 1мкФ вместо 1нФ , и так смонтировал партию приборов. На вопрос "как так"? ответил "что одна микрофарада ведь лучше чем одна нанофарада"

       • Kaktys

         • 31.10 2020 14:10:44

         Катушку 1мкф?

         • Anonim

           • 31.10 2020 14:48:46

           Что вас удивило?

           • Kaktys

             • 31.10 2020 14:49:11

             Новые законы физики?

             • Anonim

               • 31.10 2020 14:52:40

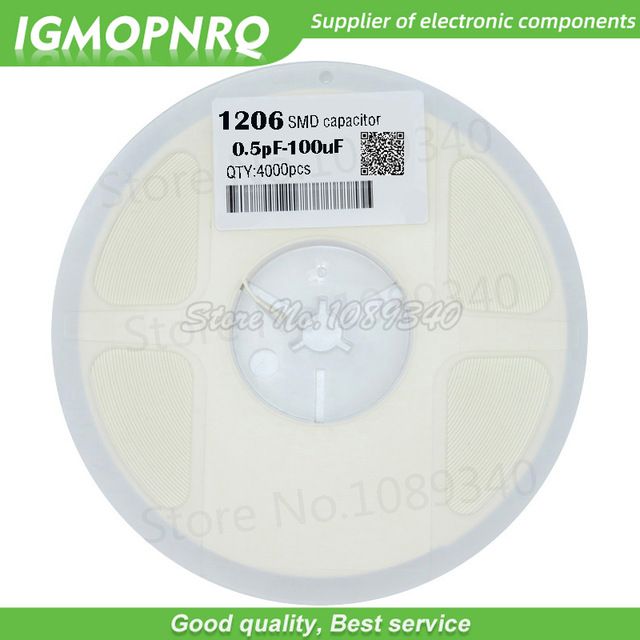

               Вы не видели компоненты в катушках? Вот катушка конденсаторов 4тысячи штук для роботов автоматического и полу автоматического монтажа



               • Kaktys

                 • 31.10 2020 14:53:40

                 Фубля.... Ты ж не электронщик, а монтажник.... До сих пор..

       • Yakov

         • 01.11 2020 04:28:13

         Катушку говоришь
