Коллеги, посоветуйте разьемчики. Сейчас JST XH 2.54, но они не влезают чуток (не хватает места для USB и кнопки резета). Есть ли что-то такое же легкое в использовании для юзеров и такое же крепкое как эти JST? Ессно недорогие и доступные в продаже.
Коллеги, посоветуйте разьемчики. Сейчас JST XH 2.54, но они не влезают чуток (не хватает места для USB и кнопки резета). Есть ли что-то такое же легкое в использовании для юзеров и такое же крепкое как эти JST? Ессно недорогие и доступные в продаже.
Комментарии: 8
Defragmented
(мне тоже такое интересно. я не знаю решения. видел варианты просто дорожки к краю платы вывести, как на денди или оперативке. но это совсем сурово)
Kaktys
Jst есть и на 2 и на 1.27мм
Denys

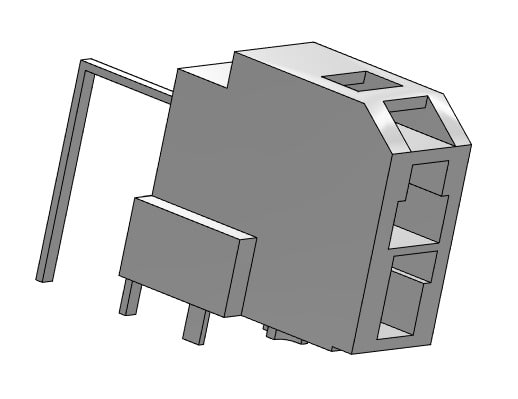

Molex edgelock, у них pitch и корпус еще шире и они чаще всего односторонние. Например https://www.digikey.com/en/products/detail/molex/2008900108/8346560 Рассматривал... К сожалению это крайний вариант, больно они хлипкие. Кстати коллега находил двухрядные molex, но они дорогие и нет на складах, типа таких
Kaktys
Не похоже на jst
Denys
Это molex, рассматривали как альтернативу - т.к. есть двухпроводные NTC, и так получается более-менее высокая плотность
Kaktys
€ 0,67 5%OFF | 5 pcs 2.54mm DIP Pin Header Female Right Angle 90 Degree 2x2 2x3 2x4 2x5 2x6 2x7 2x8 2x9 2x10 2x13 2x15 2x17 2x20 2x30 2x40 Pin https://a.aliexpress.com/_BP78ag А банально такой?
Denys
юзеры такой обязательно перевернут, ключа нет или выдернут кабель, нужно чтобы защелкивался
Kaktys
Есть ванны такие, они с ключем € 0,73 | 10PCS DC3 6P 8P 10P 12P 14P 16P 20P 26P 30P 34P 40P 50P 64P 2.54mm Socket Header Connector ISP Male Double-spaced Angle IDC JTAG https://a.aliexpress.com/_BSetbi
