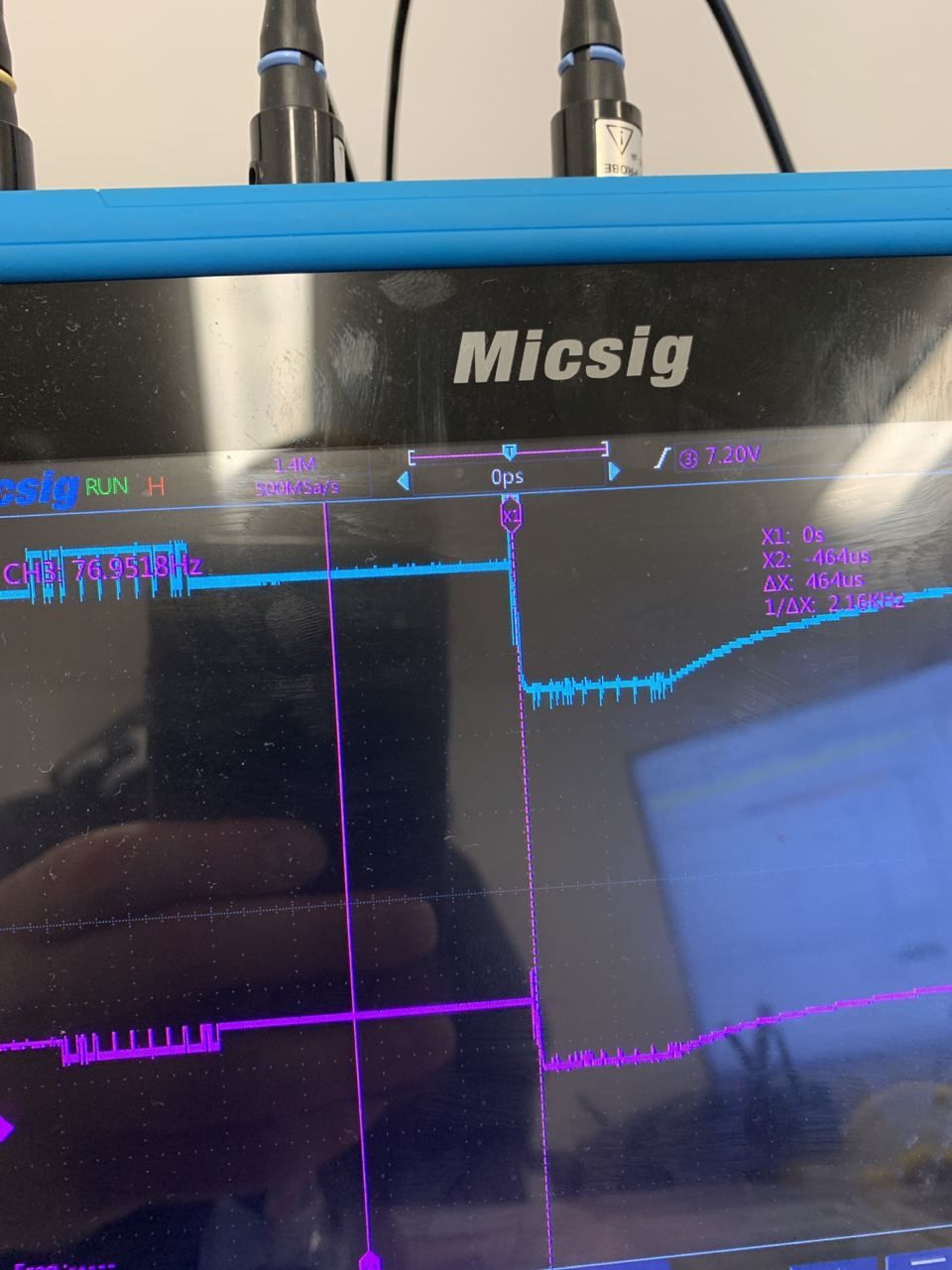

Народ, что-то никак не могу с движком наладить связь по RS485. Управляю драйвером движка оп Rs, на мои команды должен приходить ответ от движка. Мои команды идут, все хорошо движок их восприниамет, а ответный пакет, не получается принять. И не понимаю почему, опыта мало. Шилд конеккта драйвера и стмки TTL-RS485 MikroE 4 Click Вот такие сигналы на осциллографе на цепях А и В Буду очень рад любому совету
Комментарии: 11
Anonim
терминатор 120 ом на конце стоит?
Parwiskhm
Нет, совсем не длинная, даже метра нет. Спасибо, спрошу! с одной стороны платка интерфейсная, а с другой драйвер Тринамик, думаю немцы поставили бы терминатор. Но чекну, спасибо.
Parwiskhm

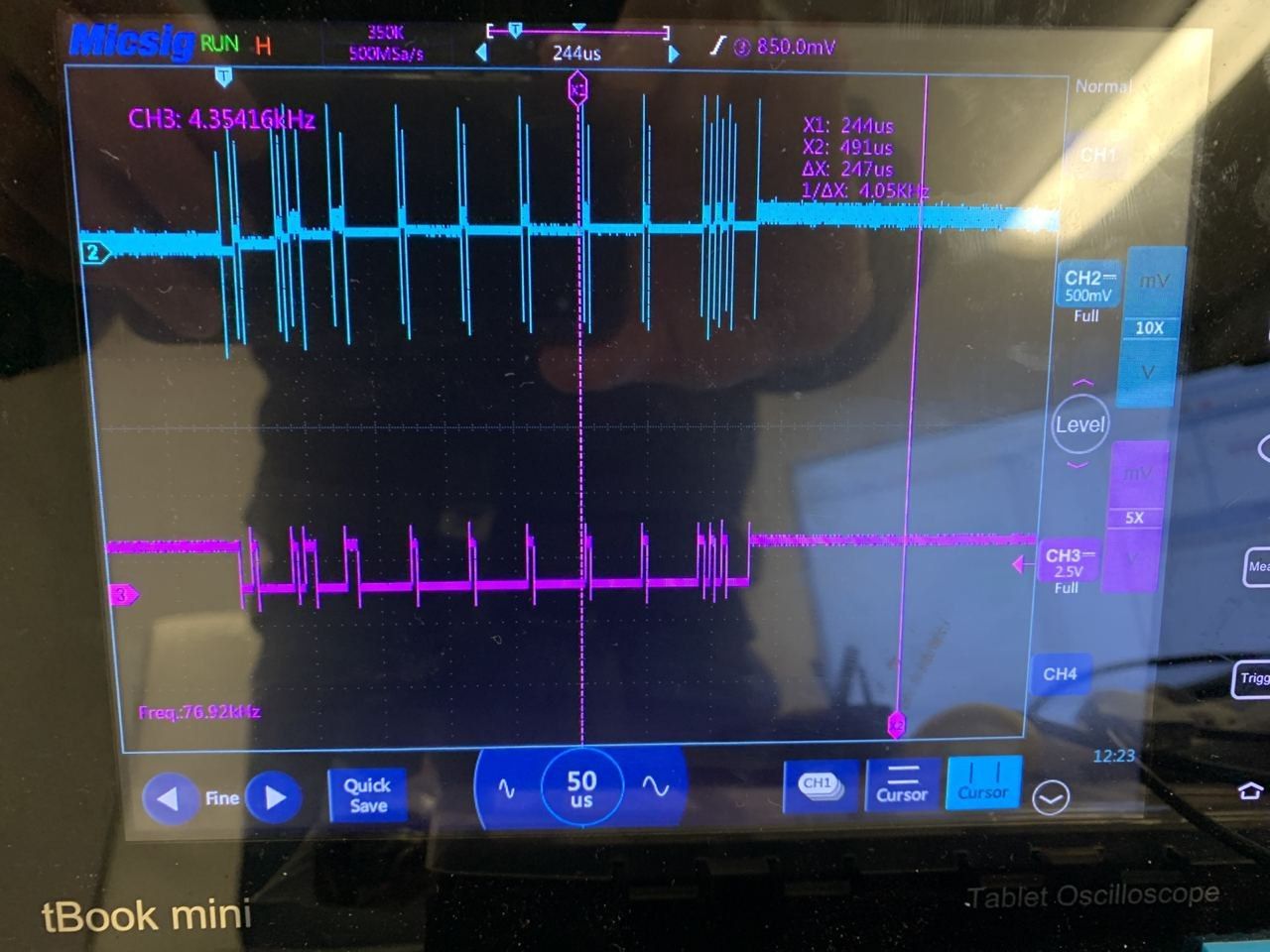

Результат по этому вопросу: 1) Осциллографа не было, проверить, как сильно помог терминатор, но, наверное, помог в какой-то степени. 2) нашлась точно такая же платка RS485 - TTL, соединил ихх между собой концами А -В, а с другой стороны подключил к разным UART-ам контроллера, в итоге выяснилось, что старый RS485-TTL вообще не работает на прием (похоже пал смертью храбрых). 3) подключение нового RS485-TTL к двигателю ничего не дало, пакеты отправлялись, но не приходили. 4) Решением оказалось то, что драйвер движка не приспособлен, как пишут в даташите тринамика (Работать со старыми Рс485 из коробки) и мол требует устанавливать вручную Telegram pause time, минимум на 15мс. В итоге после установки задержки ответа все прекрасно заработало, пакеты уходят, пакеты приходят. Такие дела. Всем кто помогает тут людям, спасибо! Пруф, что пакеты приходили и уходили одновременно: Синий рх, малиновый тх
Anonim
о как. быстро ж обратно отправлялись пакеты то а что новые 485 эту кашу поймут на одной линии то?
Parwiskhm
По заверениям производителя, да)
Parwiskhm
на последней фотографии щупы стоят после трансивера Вот тут
Yanis
Тогда всё понятно
