а скажите, пожалуйста, за ограничение тока трансформатором у меня есть условно два трансформатора. на вход подаю меандр (мосфетом сажаю обмотку на землю) частотой в 60кГц. на выходе прицепил резистор в 1к и вот один трансформатор выдаёт условные 20 вольт (по амплитуде) и не реагирует на повышение питающего напряжения а второй, визуально меньший, но с немного более толстым проводом обмотки, при повышении питающего напряжения выдаёт до 200 вольт вот как первому трансформатору удаётся стабилизировать ток на 20мА? оба трансформатора на ферритовом каркасе в первом air gap? а как такое считается?
Комментарии: 15
Max
Вопрос в конкретных параметрах конкретных трансформаторов Ну и физику трансформаторов за тебя никто не выучит
Dmitry
вот как-то очень обще звучит ответ — «всё есть физика» =\
Firelander
а ты осцилом снимал результаты? Есть сами осциллограммы?
Dmitry

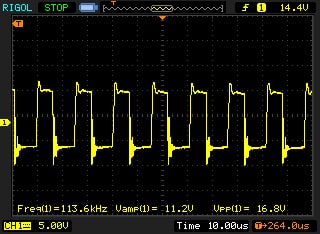

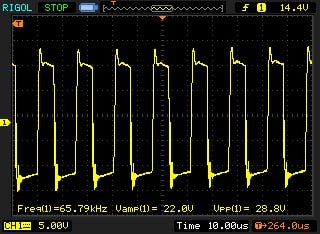

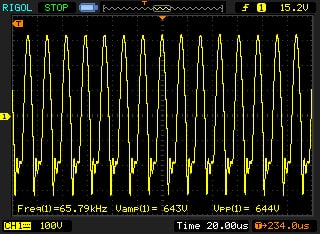

хх-1к-500ом
Firelander
а ток в первичке измеял?
Dmitry
нет, не измерял такое чувство, что оно как-то режет ток на ~20мА при этом осциллограммы сняты на 5 вольтах Vcc если поднять до 25 — та же самая картина с теми же числами такое чувство, что оно где-то внутри гасит излишек энергии
Firelander
единственное что приходит на ум это насыщение, потому что линейными параметрами трансформатора такой эффект не объяснить. По идее график тока в первичке при насыщении имеет характерный излом, по которому можно увидеть
Yanis
Какой ток насыщения трансов?
Dmitry
а если там такое? http://www.vias.org/eltransformers/lee_electronic_transformers_08_06.html ток попробую измерить осциллографом на каком-нибудь мелком резисторе
Firelander
про шунты я думал. Но вроде бы при повышении напряжения на выходе ток должен увеличиваться. У тебя кстати железные трансформаторы?
Firelander
может у тебя транс размагничиваться не успевает. Короче измерение тока в первичке должно прояснить. Обязательно на DC
Max
Хм, я неправильно расставил акцент в твоем предыдущем сообщении Ну а про то как считать воздушный зазор рассказано в гугле и книжках по электронике
