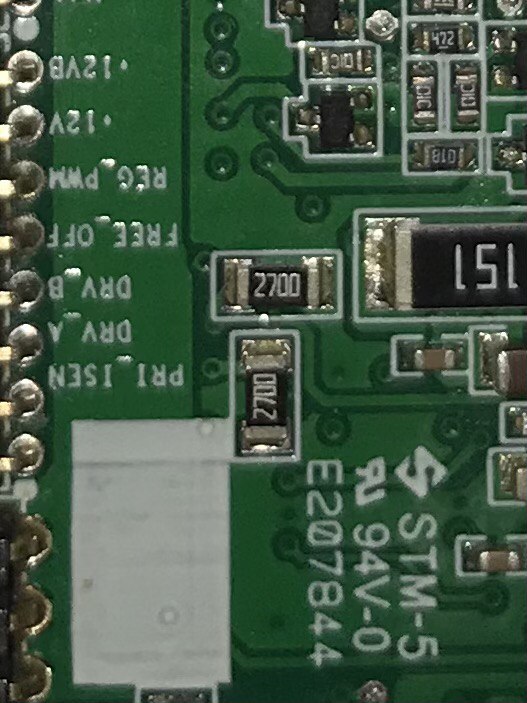

Реверс инжиниринг окончен, найдена вся распиновка Имеем, Прилетает на PCA9541AD 3 адресных пина, 4 на землю. 2 шины I2C, обе прилетают на PCA9541AD, (собственно зачем 2?) Далее 2 пина обратной связи для компенсации потерь, оба через резюк в 47 ом прилетают на операционник LM358, в свою очередь эти же входы через довольно таки мощные резисторы в 270 ом подтягиваю каждый свой пин к 12V положительному и отрицательному соответственно. 1 пин через 10 ом предположительно балансировка, так как располагаются в цепях UC28025 и LM324 2 пина двуплечего логического выхода, один из них AC_OK второй вероятно PW_OK или еще что-то, 1 через BC817W приземляет на землю, но надо перепроверять, все сигналы идут с PICа 2 пина через 100 омный резистор с подтяжкой через 3.3К к VDD и диодной сборкой логического входа Буду пробовать запускать, возможно есть кто сможет подтвердить выводы, интересует зачем там MUX PCA9541, почему обе шины смотрят наружу, управляющие пины подтянуты к питанию, Зачем в цепях обратной связи мощные резисторы

Реверс инжиниринг окончен, найдена вся распиновка Имеем, Прилетает на PCA9541AD 3 адресных пина, 4 на...

Комментарии: 19

  1. Dmitriy
    • 19.01 2021 06:42:59

    Есть кто по теме PSU?

    • Artem
      • 19.01 2021 06:53:02

      нужна схема. и потом еще раз вопрос)

      • Dmitriy
        • 19.01 2021 07:30:39

        Основные участки отрисовал, по ним даже запустил его ладно с сенсорами, кто-либо сливал дамп PIC18, дизассемблировал?

        • Kaktys
          • 19.01 2021 07:33:47

          на английском гуглил ?

        • Nikolay
          • 19.01 2021 07:50:15

          Я с пиками работаю. Было как-то дизассемблил, правил чужой HEX. Только вот врядли у тебя получится слить с него дамп.

          • Dmitriy
            • 19.01 2021 08:06:50

            Мимолетно, есть чтото, но совсем мало На плате есть пины PGC PGD MCLR, а в чем может возникнуть сложность с извлечением?

            • Kaktys
              • 19.01 2021 08:07:40

              тем что производитель PICов старался сделать так что б при залоченой прошивке это было невозможно

              • Dmitriy
                • 19.01 2021 08:15:04

                они стараются, другие ломают, наличие интерфейса в легкой доступности намекает что с ним можно чтото делать

                • Kaktys
                  • 19.01 2021 08:16:25

                  Бгггг.... это ты женщинам расскажи, интерфейс тоже типа в легкой доступности

                  • Dmitriy
                    • 19.01 2021 08:22:29

                    Ну а че, нет чтоли?) Главное правильный подход, с ходу и она не раздвинет.

                    • Kaktys
                      • 19.01 2021 08:23:01

                      Ну вот и ищи подход к своим МК ‍

                      • Dmitriy
                        • 19.01 2021 08:28:31

                        Так и ищу Есть кто на фриланс возьмёт? Образцом обеспечу

                        • Kaktys
                          • 19.01 2021 08:29:45

                          и примерно 100к на исследования, не рублей, ты думаешь там в микрочипе дураки сидят что ли ? они потратили дохрена времени и сил что б это было невозможно, потому что их клиенты за вскрытие очень легко могут нахлобучить на кучу денег, а а ты считаешь что фрилансер за пару дней и 100 баксов вскроет именно твой чип ?

        • Artem
          • 19.01 2021 08:44:00

          https://www.bunniestudios.com/blog/?page_id=40

    • Denis
      • 19.01 2021 06:58:53

      сильный вопрос
