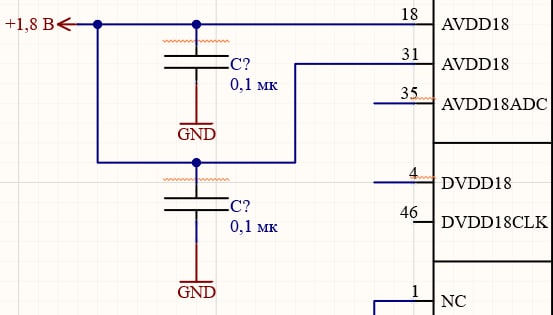

для микросхемы необходимо непосредственно рядом с выводами размещать конденсаторы возникает проблема: если в Altium делать это способом представленным на пикче 1, то далее в pcb editor не видно что конденсатор привязан к конкретной ноге, он просто висит на линии 1,8в и не имеет привязки к пину, и в большом проекте его можно разместить не там если делать способом 2, то получается ад на схеме но каждый конденсатор будет привязан к пину если ли способ решить эту проблему?
Комментарии: 8
Anonim

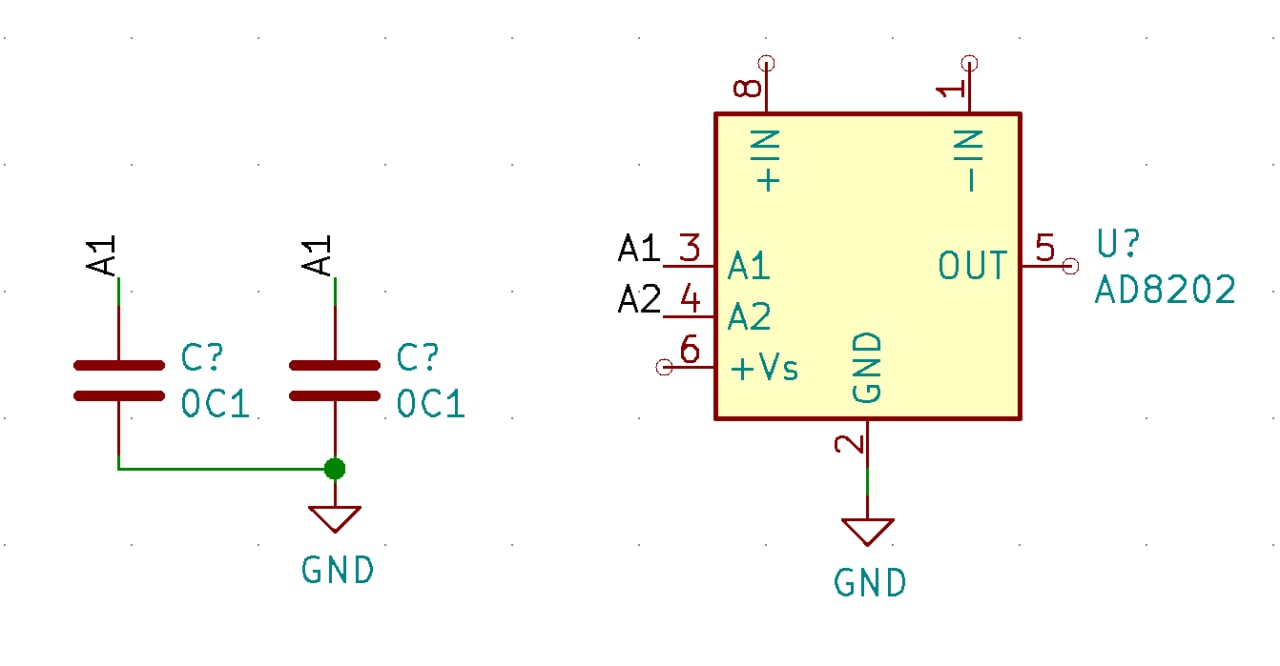

Присвоить пинам имена Тогда и схема читаться лучше будет
Alexander
не совсем понял
Anonim
Как-то так сделать, и раскидать конденсаторы по схеме где они смотреться будут к месту По крайней мере схему будет проще читать, потому что ясно что конденсаторы не по приколу параллельно питанию бахнули
Alexander
как только добавляется power port в моем случае +1,8В это не работет
Anonim
Да, сейчас проверил, та же петрушка )
Yanis

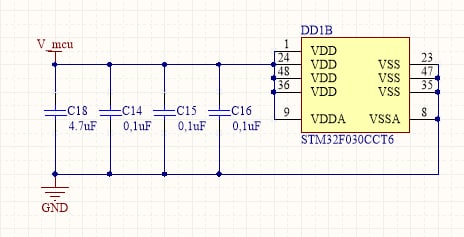

Во втором случае при трассировке все конденсаторы так же будут просто на линии +1,8 и ничего не изменится. Достаточно разместить на схеме конденсаторы около целевых выводов и не забывать, что они должны быть размещены на плате рядом с выводами
Hardegor
если конденсаторы одинаковые, то написать "к каждому выводу питания...", а если разные, то конкретизировать.
Vladimir
Написать требования на трассировку/расположение элементов
