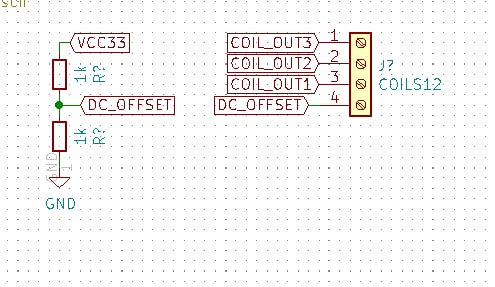

Возник вопрос, т.к. один из коллег утверждает, что так нельзя. Имеется три трансформатора тока (резистор в них уже есть), делается смещение на 1/2 VCC, можно ли им делать общий вывод по смещению? Т.е. чтобы коннектор вместо 6 выводов был 4 пиновый.
Возник вопрос, т.к. один из коллег утверждает, что так нельзя. Имеется три трансформатора тока (резистор в них уже есть), делается смещение на 1/2 VCC, можно ли им делать общий вывод по смещению? Т.е. чтобы коннектор вместо 6 выводов был 4 пиновый.
Комментарии: 17
Firelander
офсет надо буферизовать операционником. А соединять трансы я не вижу почему нельзя, вполне можно
Denys
Я так и предположил, большое спасибо. Вот и сам удивился, почему это нельзя... без буферизации оффсета из-за емкости других выводов и т.к. у ADC все таки сопротивление не бесконечное - они будут влиять друг на друга и дергать оффсет, так? Прошу прощения, поправил фразу :)
Firelander
сопротивление у апц не только не бесконечное, а ещё довольно невысокое, вполне может оказаться одного порядка с твоими резисторами. В зависимости от самого ацп и скорости семплирования. А если вход ацп не двуполярный и ты хочешь допустим три порядка точности, то и сопротивление должно на три порядка отличаться
Kaktys
ADC в ардуине - 100M
Firelander
прикол SARов в том что самплинг схема жрет ток, причём импульсно. И если используется одно физическое ацп на несколько каналов то ты каждый раз перезаряжаешь конденсатор, особенно если уровни на каналах сильно отличаются
Denys
С другой стороны у меня типичный 50 или 60гц ток, т.е. по определению мне особо часто переключаться не надо хотя наверное в идеале лучше буферизовать и сами катушки наверное
Firelander
катушки должны быть довольно низкоомные на выходе
Denys
Каким-нить R2R, но тут непонятно проиграю или выиграю, если поставлю дешевый R2R Да, и когда я измеряю одну из катушек - остальные отключены, на MUX (конечно у него тоже есть емкость входов и т.п., но думаю на 50гц это несущественно, у меня не требуется очень высокая точность измерения)
Firelander
у тебя и так mux в проце стоит
Denys
В моем случае он внешний т.к. не хватает ножек в модуле :) там еще другого барахла навешано на остальные...
Firelander
не заморачивайся короче
Denys
Ну, в случае когда говорят что нельзя - лучше перестрахерится и уточнить у гуру в тг группах, вдруг я что-то упустил или туплю...
Nikolay

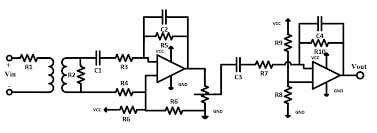

Я бы буферизировал сам сигнал т.е. повторитель поставил бы перед входом АЦП.
Slava
Это мне?
Denys
С буферизацией сигнала все становится сложнее. Надо хороший R2R как минимум.
Nikolay
Зачем хороший? Обычный Rail-to-Rail на такой частоте справится. Тот же MCP602.
Denys
Полбакса! Дорохо! :) Но надо подумать, посчитать, мож только для версии с кучей CT оно стоит того.
