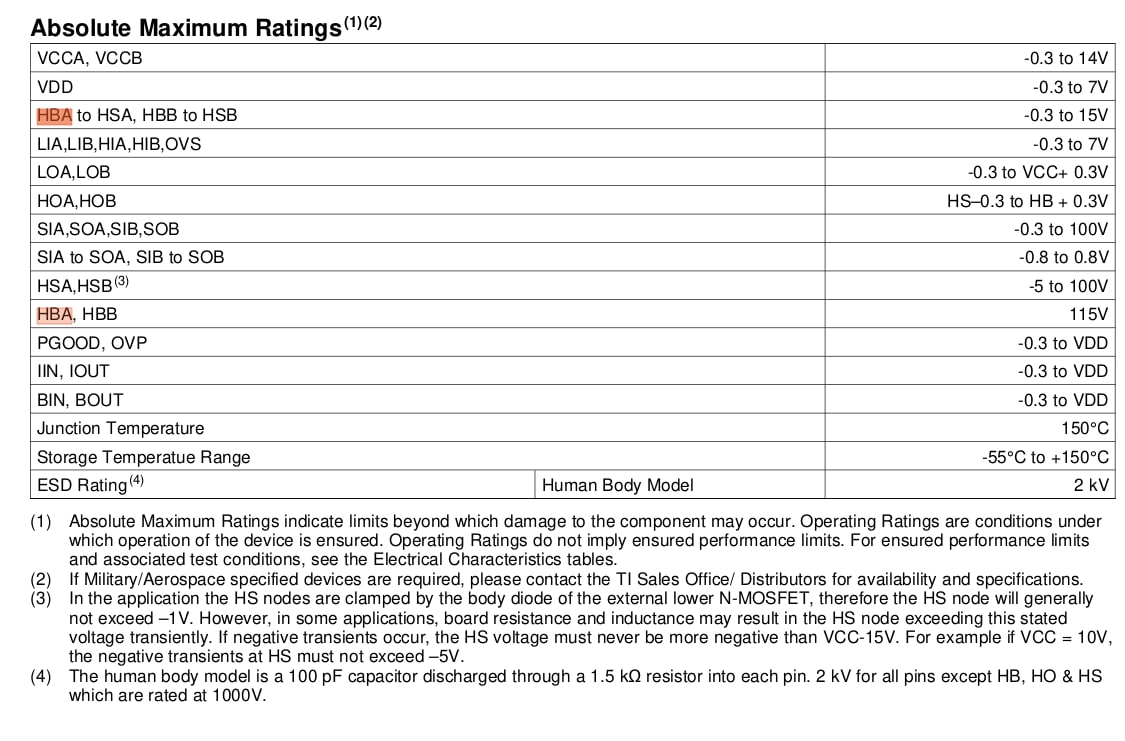

Я опять засомневался в своих знаниях. Есть full bridge driver SM72295(работает в связке с SM72442), заточенный под солнечные панели. В спеках есть такое: "Integrated 100V Bootstrap Diodes" И в absolute maximums для выходов на затворы полевиков максимум 115В. Правильно ли я понимаю, что этот драйвер для 200-300В не пойдет? Меня убеждают что будет работать. Но ведь на верхнем плече будет Vin+Vgate! И мне кажется надо более высоковольный, или даже скорее два полумостовых драйвера. (Я не использую встроенный в SM72295 усилитель датчика тока) Правильно ли я понимаю, что D1 потенциально должен уметь выдавать на затвор S1, и возможно D2 на S4: Vi + напряжения для открытия затвора? И соответственно микруха должна выдерживать такое напряжение на выходе драйвера.
Комментарии: 10
Anonim
Еп, там bootstrap диод всего 100В в обратном направлении держит, не сможет сместить напряжение на затворе как надо (по идее)
Denys
Вот и я смотрю... думаю там еще есть масса нюансов даже кроме этого. Не могу понять, как этот проект пережил столько специалистов которые его пытались делать и никто не посмотрел Absolute maximum или даже просто спеки по драйверу. Мне кажется тут очевидно - предел 100В. Но я нуб, боюсь ошибится, сказав, что все прерыдущие гуру не заметили...
Anonim

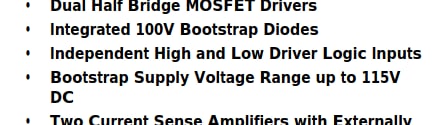

Там это даже не в описании, там в плюшках (features) написано, что смещение на 100 вольт и выходное напряжение драйвера мосфетов 115В максимум ¯\_( )_/¯
Anonim
Ну кстати работать то сможет по идее, как истоковый повторитель, кое-как. Может даже часть, которая за измерение тока отвечает, переживёт насилие. (для неё всё-же указан максимум в 100В), может гуру уже экспериментировали с подачей такого напряжения на микруху и не долбануло Но насколько это правильно
Denys
мосфетам наверное может поплохеть, там я так понимаю десятки ампер
Kaktys
Им насрать
Denys
если они недооткрыты из-за того что напряжение где-то клампится, а ток большой - наврядли им будет насрать
Anonim
Тут была когда-то дискуссия, что полевики отпаиваются, но не умирают
Denys
Наврядли мне будет легче, что у него там что-то внутри корпуса отпаялось
Oleksandr
Отлаживал ограничитель тока МК и IRFFP120 в DPAK. Не было времени ждать платы на алюминиевой основе, сделал на текстолите. Пока правил код - полевик не меньше сотни раз плавил припой и дрейфовал на контактных площадках, продолжая работать.
